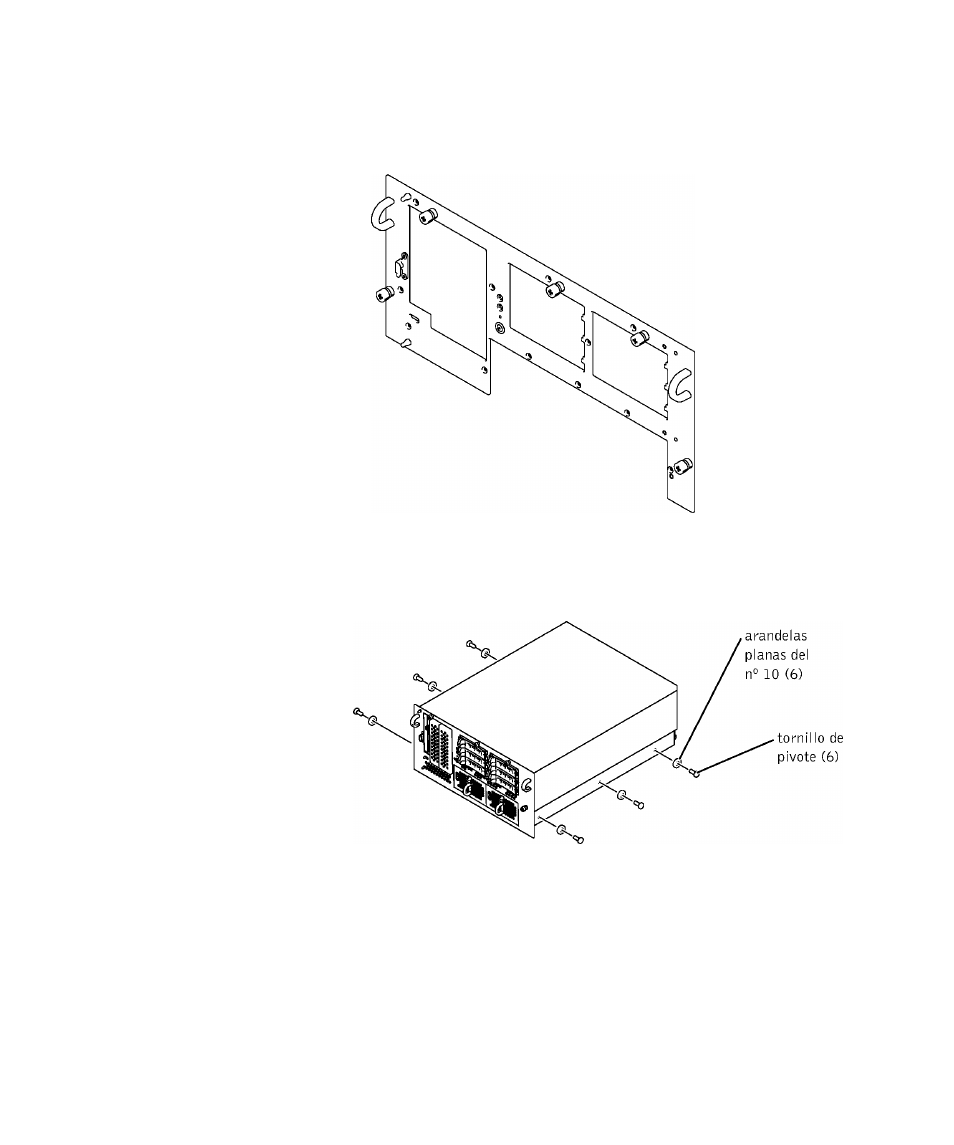

F i g u r a 5 - 1 0 . M o n t a j e d e l p a n e l f r o n t a l d e l r a c k
2 Monte los tres tornillos de pivote 10-32 y las tres arandelas planas del n° 10 de eada
lado del ehasis (eonsulte la Figura 5-11).
F i g u r a 5 - 1 1 . M o n t a j e d e l o s t o r n i l l o s d e p i v o t e y l a s a r a n d e l a s
3 Monte el nuevo bisel del гаек:
a Coloque el bisel de forma que sus tornillos de mano del soporte de montaje eon
bisagras estén alineados eon los orifieios del panel frontal del sistema (eonsulte la
Figura 5-12).
b Fije eon un destornillador Phillips los tornillos de mano al panel frontal.
5-14 I G u í a d e m o n t a j e d e l r a c k
