Desmontaje del bisel, patas, tapa, panel lateral y panel frontal
1 Para retirar el bisel eon el sistema apoyado en su lado izquierdo, realiee los pasos
siguientes:
a Con la llave del sistema, desbloquee el bisel frontal.
b
Gire el bisel del sistema haeia fuera hasta que esté perpendieular al sistema.
c
Con un destornillador Phillips del n° 2, afloje los tornillos de mano para liberar el
bisel y eolóquelo a un lado (eonsulte la Figura 5-8).

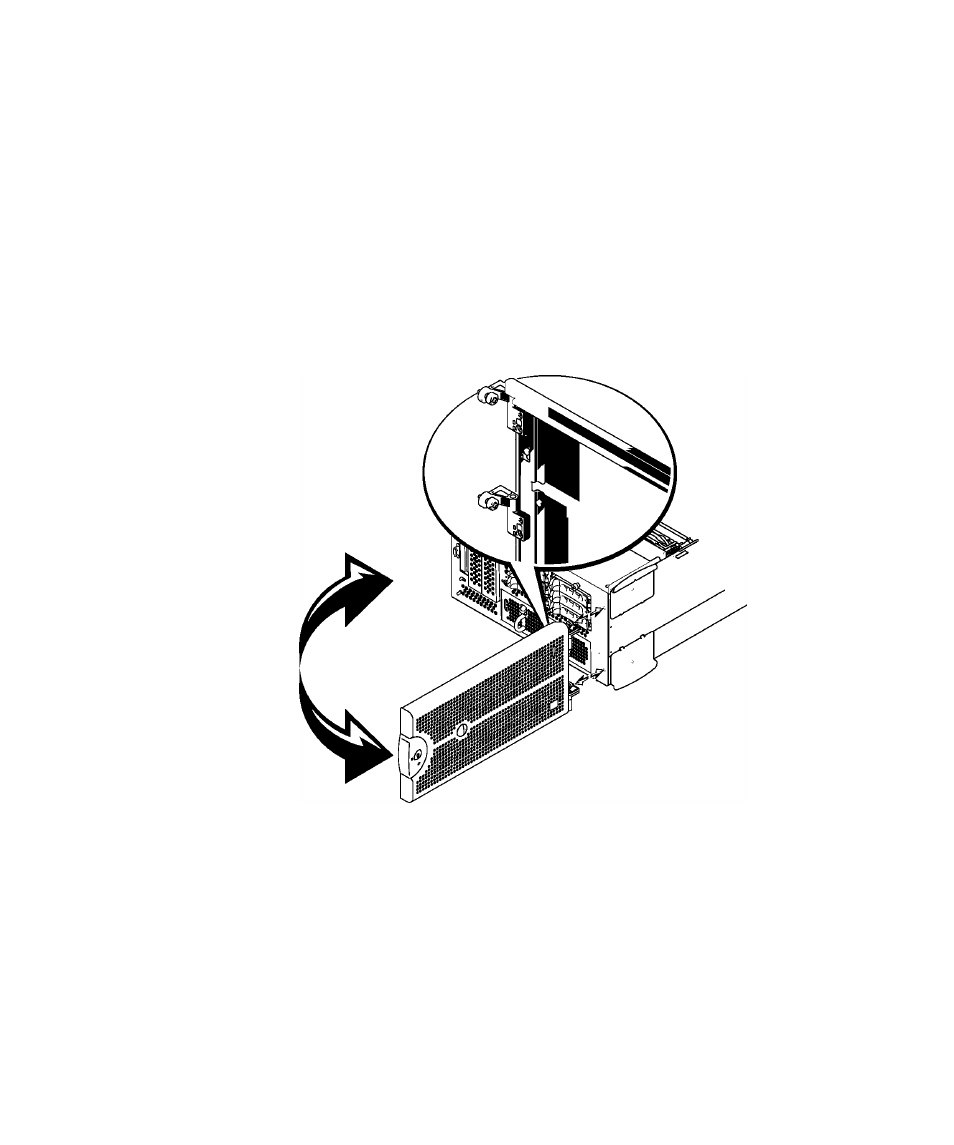

F i g u r a 5 - 8 . E x t r a c c i ó n d e l b i s e l f r o n t a l
Retire las euatros patas metálieas del sistema:
a Con un destornillador Phillips del n° 2 o una llave de tuerea de 1/4 pulgadas, retire
el tornillo que sujeta eada pata metáliea.
b Saque las patas del ehasis (eonsulte la Figura 5-9).
Retire la tapa del sistema y eolóquela a un lado (eonsulte la Figura 5-9):
a Afloje los tres tornillos de mano de la parte frontal del sistema.
5-12 I G u í a d e m o n t a j e d e l r a c k
