En caso de una conexión a un
DOSATRON ya utilizado, consultar impe-
rativamente el § PRECAUCIONES.
- Desenroscar la tuerca (Fig. 11) colo-
cada debajo de la parte dosificación e
introducir el tubo de aspiración en la
tuerca.
- Empujar a fondo el tubo en la tubu-
ladura acanalada y enroscar la tuerca
manualmente (Fig. 12).
© DOSATRON INTERNATIONAL / 129 © DOSATRON INTERNATIONAL / 128
CONVERSIONES - Medidas internacionales
Principio : Ajuste al 1% ⇒ 1/100 = 1 volumen de producto concentrado
para 100 volúmenes de agua.
Ej. : Ajuste al 2 % ⇒ 2/100 = 2 volúmenes de producto concentrado para
100 volúmenes de agua.
Relación ⇒ 1/50.

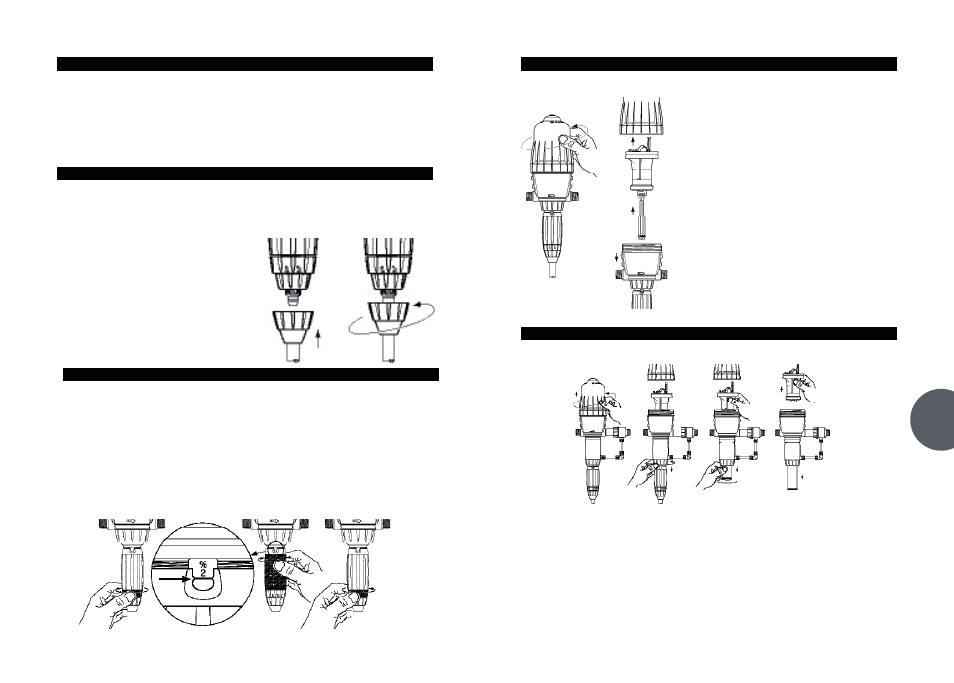

CONEXIÓN DEL TUBO DE ASPIRACIÓN
Fig. 11 Fig. 12
AJUSTE DE LA DOSIFICACIÓN (sin presión)
Fig. 13
Fig. 14 Fig. 15
CAMBIO DEL PISTON MOTOR (sin presión)
- Cerrar la llegada de agua y dejar
caer la presión.
- Desenroscar manualmente la cam-
pana y retirarla (Fig. 16).
- Extraer el conjunto pistón motor
(Fig. 17) tirándo hacia arriba.
- La varilla y el émbolo buzo siguen
al pistón motor hacia arriba.
- Cambiar y volver a montar el
conjunto en el sentido inverso al
desmontaje.
- Volver a montar la campana
cuidando de no dañar su junta, y
enroscarla manualmente.
Fig. 16
Fig. 17
ES
¡ ATENCIÓN ! No utilizar herramientas.
El ajuste de la dosificación ha de efectuarse sin presión, después de
haberse cerrado la llegada de agua.
- Desenroscar el anillo de bloqueo (Fig. 13).
- Enroscar o desenroscar el casquillo de ajuste para que las dos puntas del
orificio de visualización se encuentren enfrente de la marca de dosificación
elegida (Fig. 14).
- Enroscar el anillo de bloqueo (Fig. 15).
CAMBIO DEL PISTON MOTOR D3RE25IE (sin presión)
- Cerrar la llegada de agua y bajar la
presión a cero.
- Desenroscar la campana
manualmente (Fig. 18) y retirarla.
- Desenroscar la tuerca de la parte
baja (Fig. 19) y retirarla.
- Sujetar el pistón motor y hacer girar un
cuarto de vuelta el émbolo buzo (Fig. 20). - Cambiar y volver a montar el
conjunto en el sentido inverso al
desmontaje.
- Volver a montar la campana
cuidando de no dañar su junta, y
enroscarla manualmente (Fig. 21).
- Volver a montar el subconjunto
dosificación.
Fig. 18 Fig. 19 Fig. 20 Fig. 21
