CONVERSIONS - Mesures internationales
Principe : Réglage à 1% ⇒ 1/100 = 1 volume de produit concentré pour
100 volumes d’eau.
Ex. : Réglage à 2 % ⇒ 2/100 = 2 volumes de produit concentré pour
100 volumes d’eau.
Rapport ⇒ 1/50.

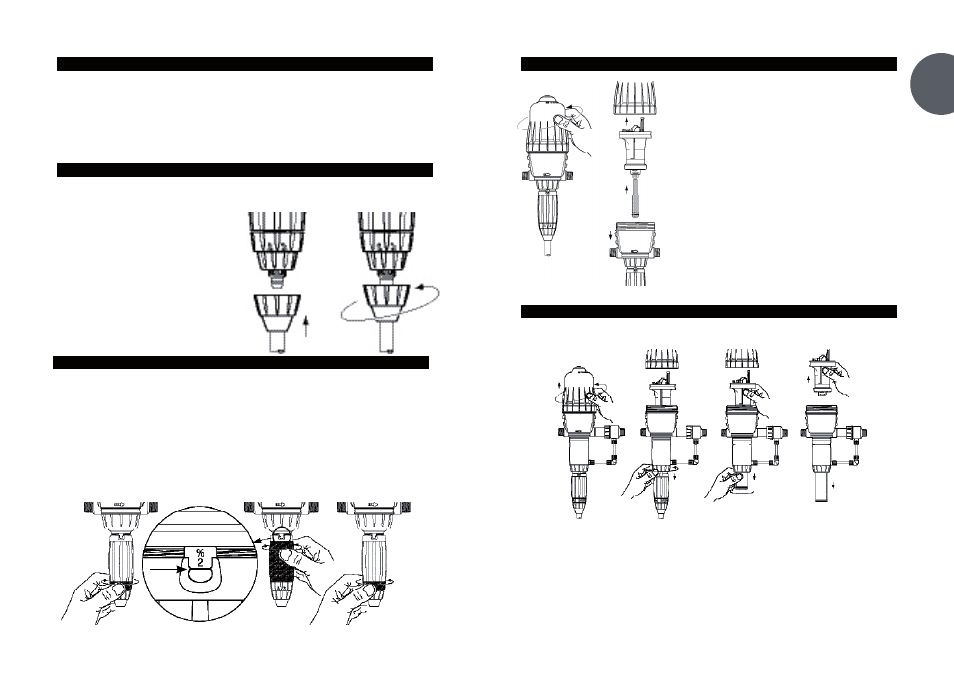

RACCORDEMENT DU TUYAU D’ASPIRATION
Fig. 11 Fig. 12
REGLAGE DU DOSAGE (hors pression)
ATTENTION ! Ne pas utiliser d’outil
Le réglage du dosage doit être effectué hors pression
- Fermer l’arrivée d’eau et faire chuter la pression à zéro.
- Desserrer la bague de blocage (Fig. 13).
- Visser ou dévisser la douille de réglage pour que les 2 pointes de l’œillet de
visualisation soient en regard du repère de dosage choisi (Fig. 14).
- Resserrer la bague de blocage (Fig. 15).
© DOSATRON INTERNATIONAL / 24
Fig. 13
Fig. 14 Fig. 15
Dans le cas de raccordement
sur un DOSATRON déjà utilisé,
consulter impérativement le §
PRECAUTIONS.
- Dévisser l’écrou (Fig. 11) du bas de
la partie dosage et enfiler le tuyau
d’aspiration dans l’écrou.
- Pousser à fond le tuyau sur l’em-
bout cannelé et revisser l’écrou à la
main (Fig. 12).
CHANGEMENT DU PISTON MOTEUR (hors pression)
- Fermer l’arrivée d’eau et faire chuter
la pression à zéro.
- Dévisser la cloche à la main (Fig. 16)
et la retirer.
- Sortir l’ensemble piston moteur
(Fig. 17) en tirant vers le haut.
- La tige et le piston plongeur sui-
vent le piston moteur vers le haut.
- Changer et remonter l’ensemble
dans le sens inverse du démontage.
- Remonter la cloche en prenant
garde de ne pas abîmer son joint et
la visser à la main.
Fig. 16
Fig. 17
FR
CHANGEMENT DU PISTON MOTEUR D3RE25IE (hors pression)
© DOSATRON INTERNATIONAL / 25
- Fermer l’arrivée d’eau et faire chuter
la pression à zéro.
- Dévisser la cloche à la main (Fig. 18)
et la retirer.
- Dévisser l’écrou partie basse (Fig. 19)
et le retirer.
- Tenir le piston moteur et tourner d’un quart de tour le plongeur (Fig. 20).
- Changer et remonter l’ensemble
dans le sens inverse du démontage.
- Remonter la cloche en prenant
garde de ne pas abîmer son joint et
la visser à la main (Fig. 21).
- Remonter le sous-ensemble dosage.
Fig. 18 Fig. 19 Fig. 20 Fig. 21
