© DOSATRON INTERNATIONAL / 103
IT
© DOSATRON INTERNATIONAL / 102
CONVERSIONI - Misure internazionali
Principio : Regolazione all’ 1% ⇒ 1/100 = 1 volume di prodotto concen-
trato per 100 volumi d’acqua.
Es. : Regolazione al 2 % ⇒ 2/100 = 2 volumi di prodotto concentrato per
100 volumi d’acqua.
Rapporto ⇒ 1/50.

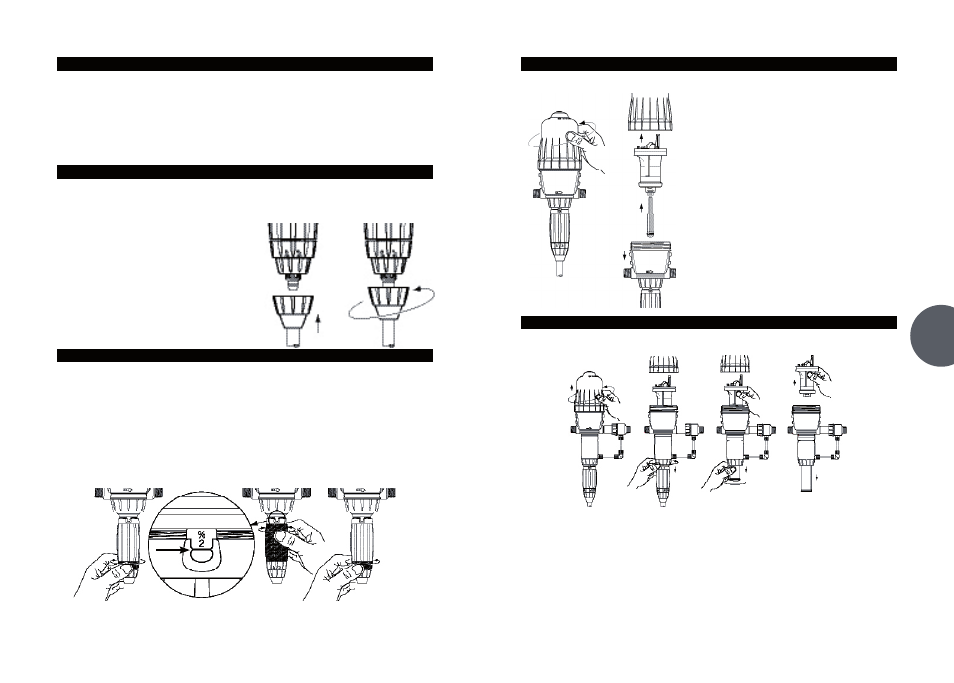

RACCORDO DEL TUBO DI ASPIRAZIONE
Fig. 11 Fig. 12
REGOLAZIONE DEL DOSAGGIO (fuori pressione)
ATTENZIONE ! Non utilizzare attrezzi.
La regolazione deve essere effettuata fuori pressione, dopo avere chiuso
l’arrivo d’acqua.
- Allentare il dado di ritenuta (Fig. 13).
- Avvitare o svitare la boccola di regolazione (Fig. 14) perché i 2 punti
dell’occhiello di visualizzazione siano in grado di reperire il dosaggio scelto
- Ristringere il dado di ritenuta (Fig. 15).
Fig. 13
Nel caso di raccordo a un DOSATRON
già utilizzato, consultare imperativa-
mente il § PRECAUZIONI.
- Svitare il dado (Fig. 11) situato in
basso, nella parte dosaggio, ed infi-
lare il tubo di aspirazione nel dado.
- Spingere a fondo il tubo sull’estre-
mità scanalata e riavvitare il dado a
mano (Fig. 12).
SOSTITUZIONE DEL PISTONE MOTORE (fuori pressione)
- Chiudere l’arrivo d’acqua e fare
calare la pressione .
- Svitare la campana a mano (Fig.
16) e toglierla.
- Estrarre l'insieme pistone motore
(Fig. 17) tirandolo verso l’alto.
- L’asta e il pistone tuffante seguono,
il pistone motore verso l’alto.
- Cambiare e rimontare l'insieme nel
senso inverso dello smontaggio.
- Rimontare la campana avendo
cura di non danneggiarne la
guarnizione e avvitarla a mano.
Fig. 16
Fig. 17
Fig. 14 Fig. 15
SOSTITUZIONE DEL PISTONE MOTORE D3RE25IE (fuori pressione)
- Bloccare l’arrivo di acqua e fare
scendere la pressione a zero.
- Svitare la campana a mano (Fig. 18)
ed estrarlo.
- Svitare il dado parte bassa (Fig. 19)
ed estrarlo.
- Tenere il pistone motore e girare di un quarto di giro il tuffante (Fig. 20).
- Sostituire e rimontare l'insieme nel
senso inverso dello smontaggio.
- Rimontare la campana avendo cura
di non danneggiarne la guarnizione e
svitarla a mano (Fig. 21).
- Rimontare il sotto insieme dosaggio.
Fig. 18 Fig. 19 Fig. 20 Fig. 21
