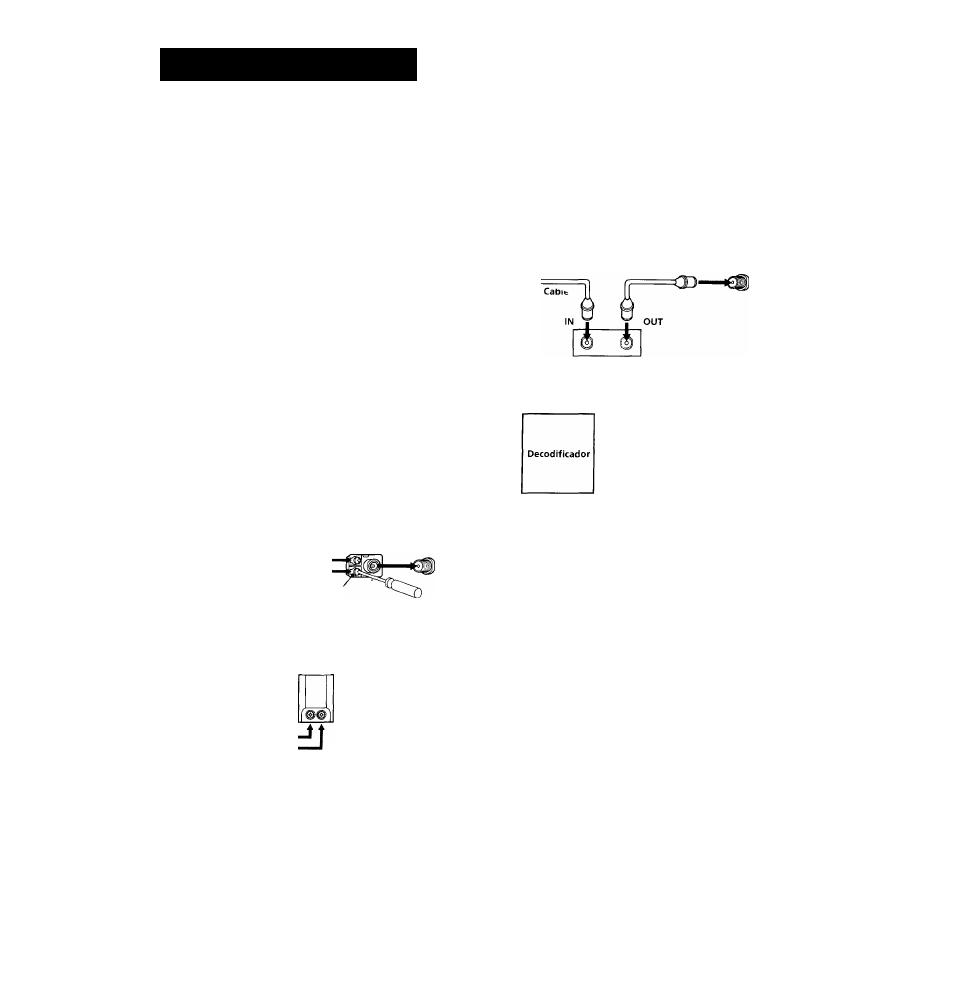

Paso 2: Conexión
Conexión de una antena y un sistema
de cable sin utilizar una
videograbadora
Aunque es posible utilizar tanto una antena interior
corno exterior con el TV de proyección, se recomienda
conectar una exterior o a un sistema de cable para
obtener una mejor calidad de imagen.
Conexión de una antena
Conecte el cable de antena al terminal de antena de
VHF/UHF. Si no puede conectar el cable directamente
al terminal, siga una de las siguientes instrucciones,
dependiendo del tipo de cable.
> Sólo VHF
o
■
VHF/UHF
o
■
Cable
Cable coaxial de 75 ohmios
(Parte posterior del
TV de proyección)
VHF/UHF
В
• Sólo VHF Cable bifilar de 300 ohmios
o
-----
• Sólo UHF
‘i
o
• VHF/UHF
Conector de antena
(Parte posterior del
TV de proyección)
VHF/UHF
Cable coaxial de 75 ohmios
• VHF
UHF
(Parte posterior del
TV de proyección)
VHF/UHF
Mezclador de U/V
EAC-66 (no
suministrado)
Cable bifilar de 300 ohmios
Notas
• La mayoría de las antenas combinadas de VHF/UHF tienen un
separador de señales. Retírelo antes de instalar el conector
adecuado.
• Si utiliza-el mezclador de U/V, es posible que aparezcan nieve
y ruido en la imagen de los canales de cable superiores al 37.
A cable o antena
Cable
(Parte posterior del
TV de proyección)
VHF/UHF
A decodificador
Si la compañía de cable precisa conectar un
decodificador, realice las conexiones como se indica a
continuación:
(Parte posterior del
TV de proyección)
VHF/UHF
Decodificador
A decodificador y un sistema de cable
(Parte posterior del
TV de proyección)
AUX
ТО
CONVERTER
Cable coaxial de 75
ohmios (no suministrado)
VHF/UHF
Cable CATV
Los sistemas de televisión por cable de pago utilizan
señales protegidas o codificadas que requieren el uso
de un decodificador* además de las conexiones usuales
de cable.
* La compañía de cable suministrará el decodificador.
Nota
• No es posible ver como imagen en ventana la señal obtenida
mediante el conector AUX.
A sistema de cable y antena
(Parte posterior del '
TV de proyección)
AUX
Cable CATV
Cable de antena
TO
CONVERTER
VHF/UHF
Nota
• No conecte nada al conector TO CONVERTER en este caso.
6ES
Preparativos
