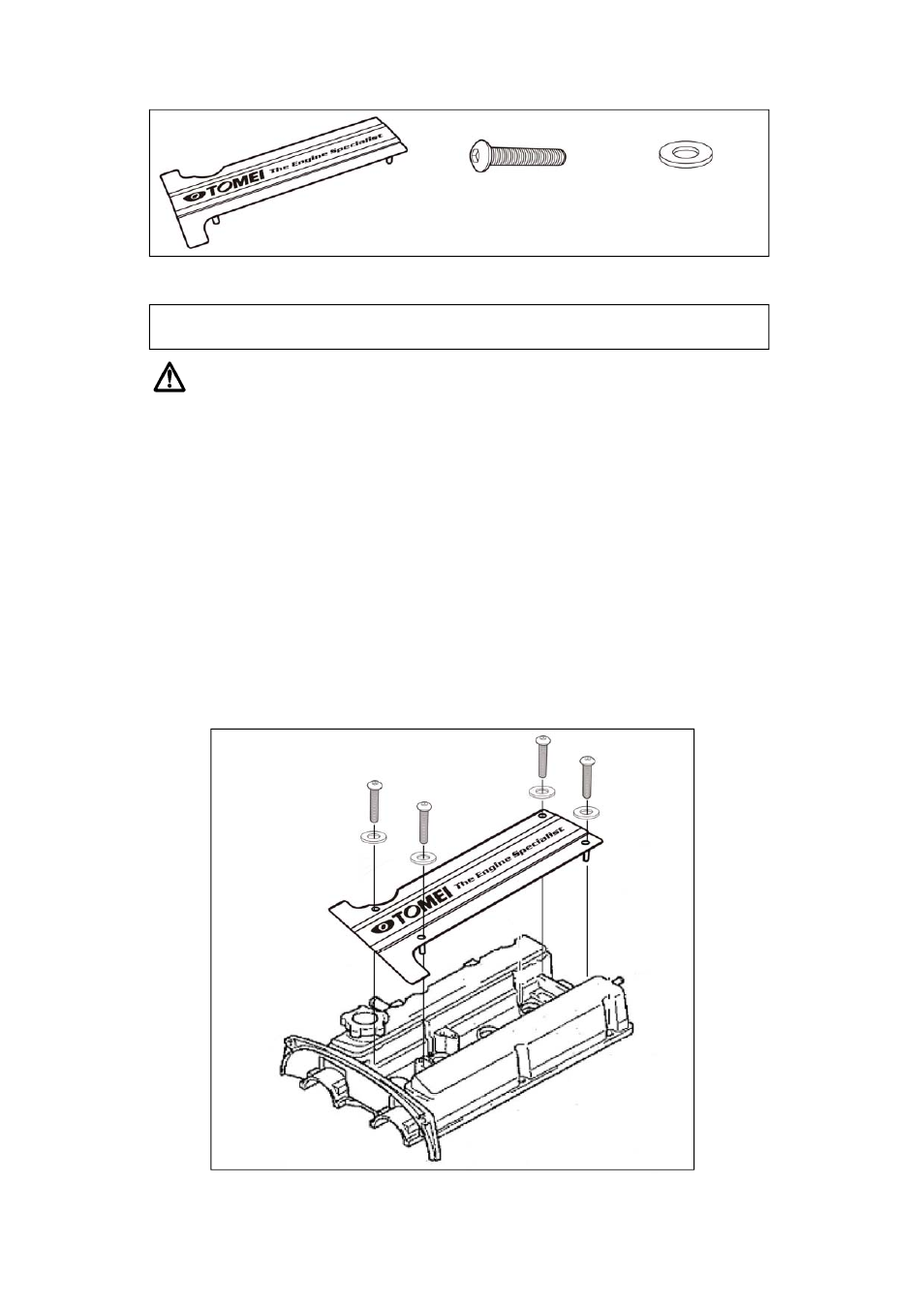

部品構成

下記の内容・数量が揃っているかを確認してください。

作業に必要な工具類

取り付けには下記が必要です。

・エンジン整備用工具一式

・4ｍｍ　ＨＥＸ

・トルクレンチ

注意

■本品は自動車競技専用です。サーキットや公道から閉鎖されたコース内に限って使用してください。
■自動車競技という特殊用途に用いるため、取り付けは特別な訓練を受けた整備士が、
　設備の整った作業場で実施してください。
■取り付けの際は、適正な工具と保護具を使用しないとけがにつながり危険です。
■必ず三菱自動車工業の発行する整備要領書の指示に従い脱着を行ってください。
■指定した適合車種及びエンジン以外への取り付けはできません。
　指定したエンジン以外に取り付けると各部が適合せず、本品、およびエンジン本体を破損します。

取り付け

1.　純正のセンターカバーを取り外す。

2.　TOMEI メタルオーナメントプレートを取り付ける。
　　本体の取り付け穴

4ヶ所に付属のボルトにワッシャーを挟んで仮締めします。

3.　ボルトを締付けます。

締付トルク

[11±1 N

]

ボタンボルト

M6-P1.0 L=35 (4)

ワッシャー

本体

(1)

　　締付トルク　

[11±1 N・m ]
