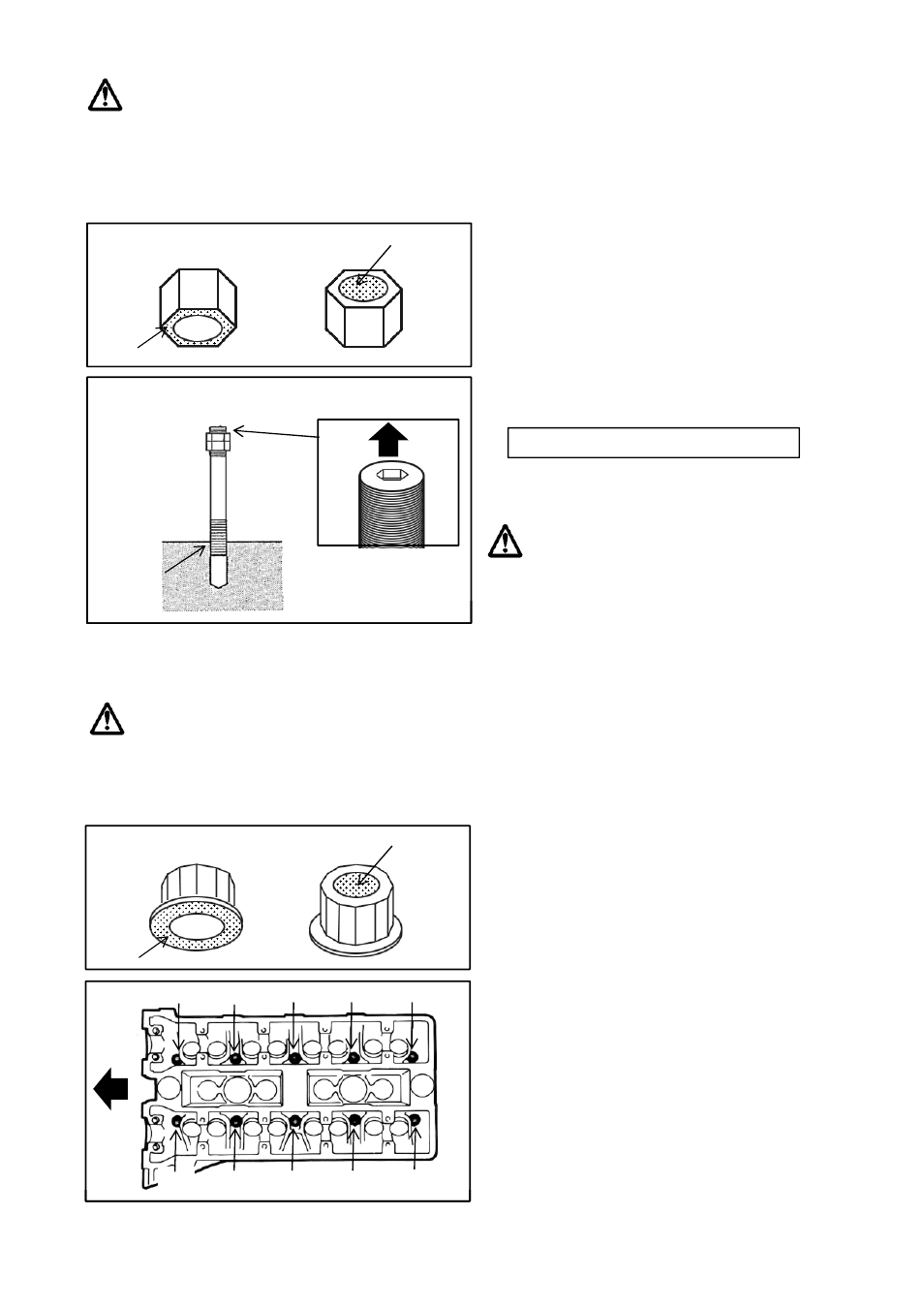

スタッドボルト取り付け

注 意

■スタッドボルト及びブロックのねじ部はきれいに清掃する。

■下記に指定した締め付けトルクが規定値で行われないと、シリンダーブロックのひずみが変化し、
  ボルト本来の機能が発揮できないことがある。必ず規定トルクで締め付ける。

■ブロックのネジ山精度にバラツキがあるため、タップで必ず修正を行ってください。

① 付属の組立用ナット(6角)の座面および、

ねじ部に付属のグリスを塗布する。

② ボルトの下側ねじ部(ブロック差し込み側)に

ねじロック剤を塗布する。

③ ①のナットをダブルナットとしてボルトの

上側ねじ部に固定する。

④ トルクレンチを用いて締め付ける。

注 意

ナットを取り外すとき、絶対にスタッドボルトを
動かさない。動いた場合は作業をやり直す。

※組立用ナット(6角)

底面

ねじ部

ダブルナットとして使用

ねじロック剤
を塗布

上側

規定トルク

2.5∼3.0kgm(24.5∼29.4N・m)

4

ナット締め付け

注 意

■ガスケット装着時、ガスケットのシート部およびボアグロメット部に打痕、傷などを付けないようにする。

■ガスケット装着時、シリンダーヘッド下面及び、シリンダーブロック上面をきれいに清掃し、
  水、油、及び異物の付着のないようにする。また、ボア内は十分にエアブローする。

① 付属のナット(12角)の座面および、ねじ部に

付属のグリスを塗布する。

② 左図の番号順に締め付けを行う。

(1) 2.0kg,m(19.6N・m)で締め付ける。

(2) 4.0kgm(39.2N・m)で締め付ける。

(3) 5.6∼6.60kgm(54.9.∼64.6N・m)で締め付ける。

を塗布

※12角

底面

ねじ部

フロント
