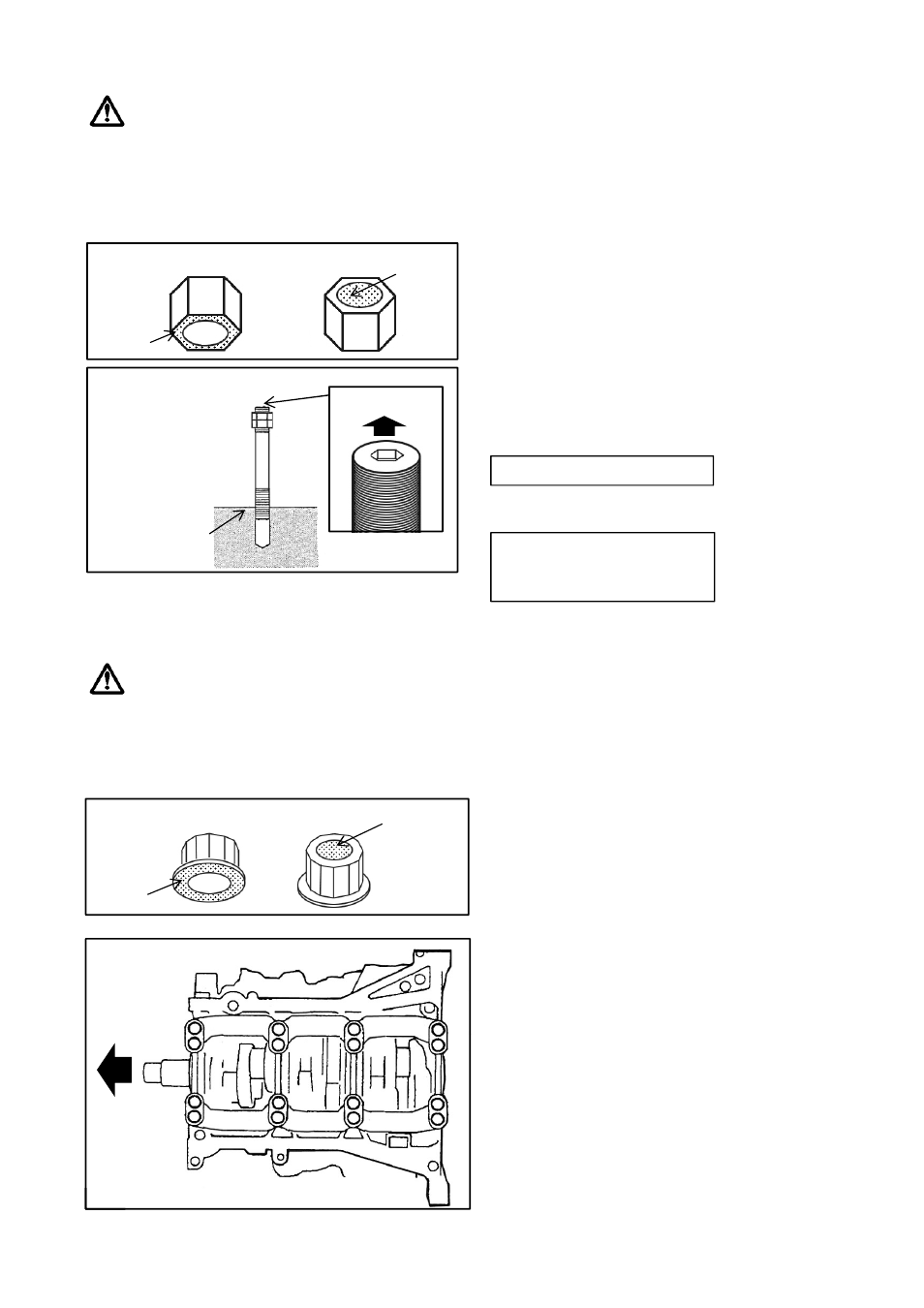

スタッドボルト取り付け
注 意
■スタッドボルト及びブロックのねじ部はきれいに清掃する。
■下記に指定した締め付けトルクが規定値で行われないと、シリンダーブロックのひずみが変化し、
ボルト本来の機能が発揮できないことがある。必ず規定トルクで締め付ける。
■ブロックのネジ山精度にバラツキがあるため、タップで必ず修正を行ってください。
① 付属の組立用ナット（６角）の座面および、
ねじ部に付属のグリスを塗布する。
② ボルトの下側ねじ部（ブロック差し込み側）に
ねじロック剤を塗布する。
③ ①のナットをダブルナットとしてボルトの
上側ねじ部に固定する。
④ トルクレンチを用いて締め付ける。
⑤ ダブルナットを取り外す
ナット締め付け
規定トルク 1.5kgm (14.7N・m)
ナットを取り外すとき、絶対にス
タッドボルトを動かさない。動いた
場合は作業をやり直す
※組立用ナット （6 角）
座面
ねじ部
ねじロック剤塗布
ダブルナットとして使用
上側
4
ナット締め付け
注 意
■角度レンチ指定箇所は必ず使用する。
■かじりを防ぎ、適正な締め付けトルクで締め付けるためナットの座面および
ねじ部には付属のグリスを塗布する。
① 付属のナット（12角)の座面および、ねじ部に
付属のグリスを塗布する。
② 左図の番号順に締め付けを行う。
(1) 2.0kg,m(19.6N・m)で締め付ける。
(2) 5.0kgm(49.0N・m)で締め付ける。
(3) 8.2kgm(80.4N・m)で締め付ける。
⑭ ⑩
⑥ ② ④ ⑧
⑫
⑬ ⑨
⑤
① ③ ⑦
⑪
※12角
ねじ部
座面
⑮
⑯
フロント
