ナット締め付け
注
意
■角度レンチ指定箇所は必ず使用する。
■かじりを防ぎ、適正な締め付けトルクで締め付けるためナットの座面および
ねじ部には耐熱潤滑剤を塗布する。
■ガスケット装着時、ガスケットのシート部及びボアグロメット部に打痕、
傷などを付けないようにしてください。
■ガスケット装着時、シリンダーヘッド下面及び、シリンダーブロック上面をきれいに清掃し、
水、油及び異物の付着のないようにしてください。また、ボア内は十分にエアブローしてください。

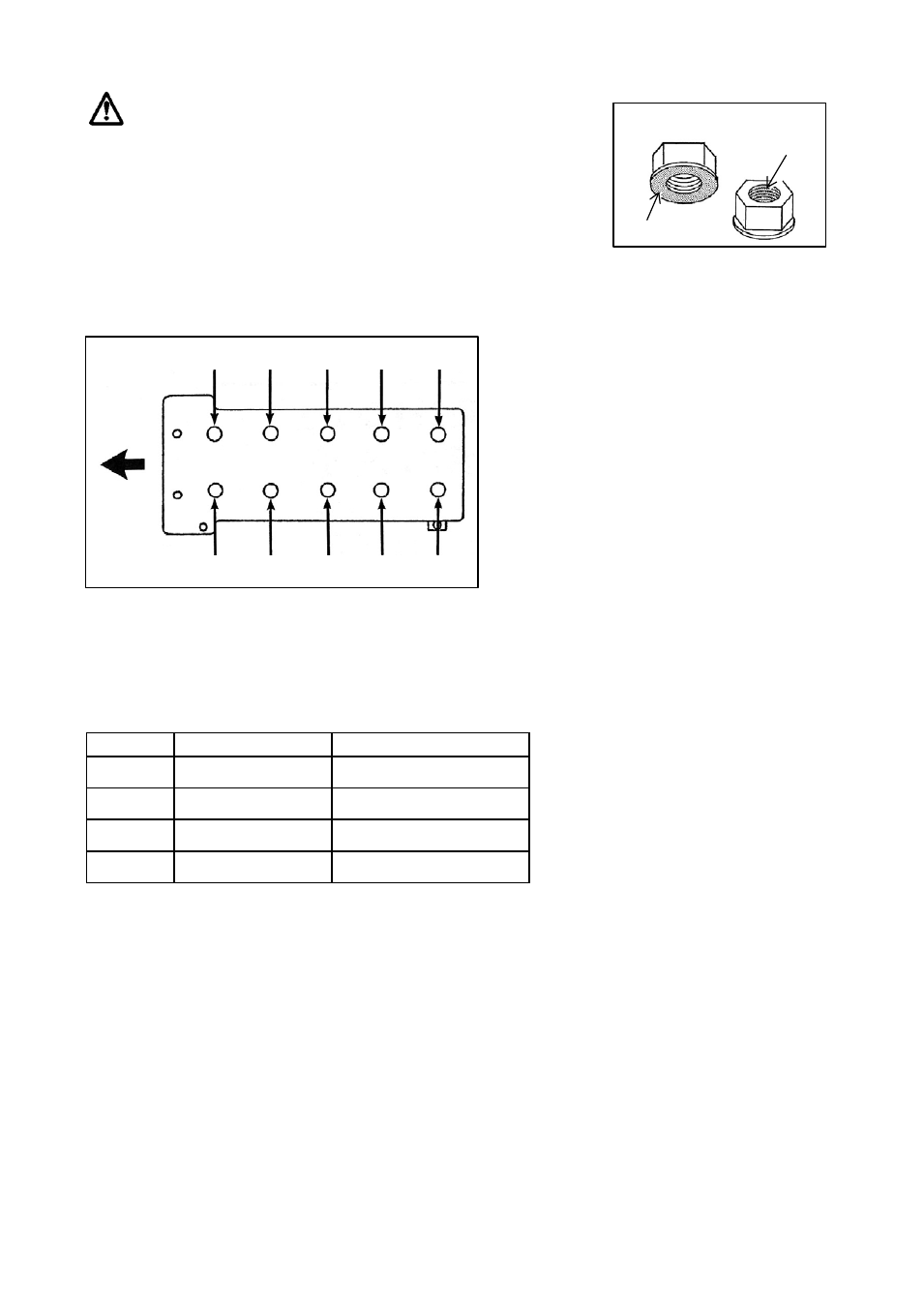

左図の番号順に締め付けを行う。
（１）１回目 番号順に39.2N・m(4kgm)で締め付ける。
（２）２回目 番号順に98N・m(10kgm)で締め付ける。
（３）番号の逆にトルクが0N・mになるまで緩める。
（４）１回目 番号順に39.2N・m(4kgm)で締め付ける。
（５）２回目 番号順に105°～110°で角度締めをする。
仕 様
材質
サイズ
強度規格
重量 12g
ナット
113g
157kg/m㎡
M11×P1.5
SNCM439
スタッドボルト
M11×1.5(使用工具16ﾐﾘ)
SCM435
-
座面
ねじ部
耐熱潤滑剤塗布箇所
⑦ ③ ① ⑤ ⑨
⑧ ④ ② ⑥ ⑩
フロント
