4

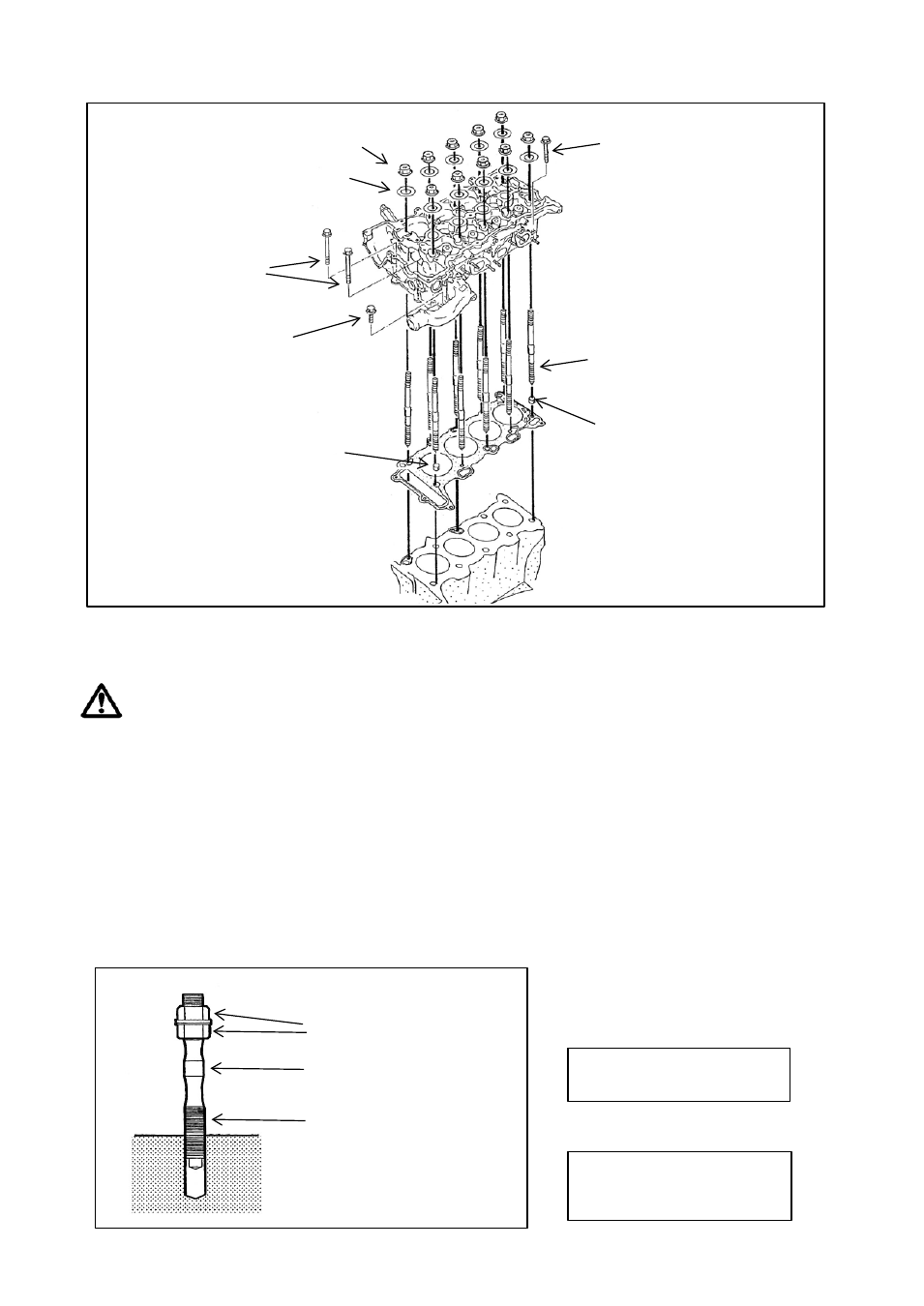

構成
スタッドボルト取り付け
注
意
■ブロックのネジ山の深さにバラツキがある為、スタッドボルト先端が底突きしない場合があります。
タップにて修正を行ってください。
■スタッドボルト及びブロックのねじ部はきれいに清掃してください。
また、スタッドボルトのねじ部はねじロック剤を塗布してください。
■規定トルクでの締め付け後、ナットを取り外す際、スタッドボルトが動かないよう十分注意して作業を行ってください。
スタッドボルトが動いてしまった場合は、作業を最初からやり直す必要があります。
■スタッドボルトの締め付けトルクが規定で行われないと、シリンダーブロックのひずみが変化し、
スタッドボルト本来の機能が発揮できないことがあります。必ず規定トルクで締め付けを行ってください。
■ナットの脱着には、１６ミリの工具が必要です。
① 付属のナットをダブルナットとして
スタッドボルトの上側ねじ部に固定する。
② トルクレンチを用いて締め付ける。
③ ダブルナットを取り外す。
ナット
ワッシャー（ノーマル）
M6 L75ボルト（ノーマル)
T=18.8～11.8N.・m(0.92～1.2kgm)
M6 L25ボルト(ノーマル)
T=18.8～11.8N.・m(0.92～1.2kgm)
ダウエルピン
M6 L40ボルト(ノーマル)
T=18.8～11.8N.・m(0.92～1.2kgm)
スタッドボルト 10本
ダウエルピン
付属のナットをダブルナット
として使用する。
スタッドボルト
ねじロック剤塗布
規定トルク 24.5～29.4N・m
(2.5kgm～3.0kgm)
ナットを取り外すとき、絶対にス
タッドボルトを動かさない。動いた
場合は作業をやり直す
