Tomei Powered RB26DETT HEAD STUD BOLTS - Manual (Page 3)

3

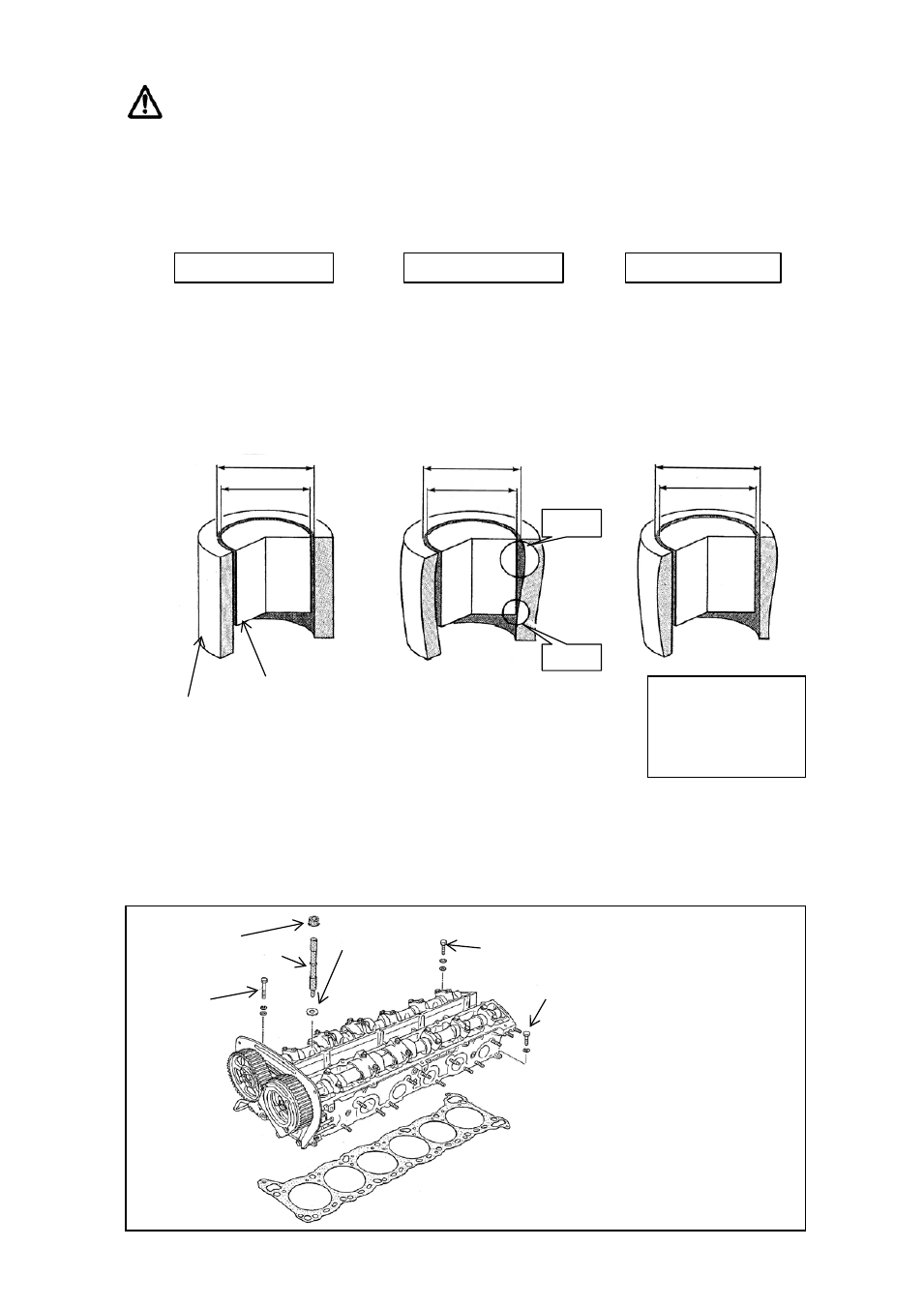

取り付け
注
意
■ 本品は締め付け力を確保するため、シリンダーブロックのネジ山部を意図的に変形させ、
ネジ山のすべてで締め付け力を得るものです。よって、本品を使用する際はダミーヘッドボーリングを施し、
シリンダーブロックのひずみを取り除いてください。
すでにダミーヘッドボーリングを施したエンジンでも、ボルトを交換する際はダミーヘッドボーリングの
再施工が必要です。
円精度があり、適正なクリア ヘッドを取り付けるとブロックが ダミーヘッドを取り付けて
ランスは確保できる。 歪み、適正なクリアランスが ボーリングを行う（歪みを
確保できない。 削り取る）ことで、適正な
ノーマルボルトとスタッドボルト クリアランスを確保する。
では、この歪量が違うため
あらたにボーリングが必要。
シリンダー全体の歪みを
取り、真円度、直角度
および、真直を確保する
には0.5mm以上の
ボーリングが必要。
■ 本品を使用すると、カムシャフトを取り付けた状態で、スタッドボルトの脱着ができなくなります。
（カムシャフトを取り付けた状態で、シリンダーヘッドの脱着ができなくなります。）
構 成
● 本図は部品構成の解説を目的と
しています。実際の作業では
カムシャフトを取り付けた状態で
スタッドボルトの脱着はできません。
シリンダーブロック単体 ヘッド取付状態 ダミーヘッドボーリング
D+0.020
D
ピストンの動き
シリンダー
D
+0.040
-0.010
D
+0.040
-0.010
クリアランス過大
（ガス抜け ）
クリアランス過小
（かじり ）
(D+0.5)+0.020
(D+0.5)
ナット（14個）
スタッドボルト（14本）
M6ボルト
（ノーマル）
ワッシャー
（ノーマル）
M6ボルト（ノーマル）
M6ボルト（ノーマル）
