注 意
■ 本品は自動車競技という特殊用途に用いるため、取り付けは特別の訓練を受けた整備士が、
設備の整った作業場で実施してください。
■ 取り付けの際は、適切な工具と保護具を使用しないとけがにつながり危険です。
■ 各ボルトの締め付けはトルクレンチを用いて、規定トルク締め付けてください。
規定トルクで締め付けないと、ボルトが緩んだり、ボルトを破損する恐れがあり危険です。
■ 締め付け部は定期的に点検してください。
仕様
エンジン型式 製品名 材質 厚さ 備考
RB26DETT スロットルガスケット メタル 0.4mm
インテークマニホールドガスケット メタル 0.38mm
エキゾーストマニホールドガスケット メタル 1.3mm 3層
4AG エキゾーストマニホールドガスケット メタル 0.8mm
A インテークマニホールドガスケット 2.0mm Mサイズポート

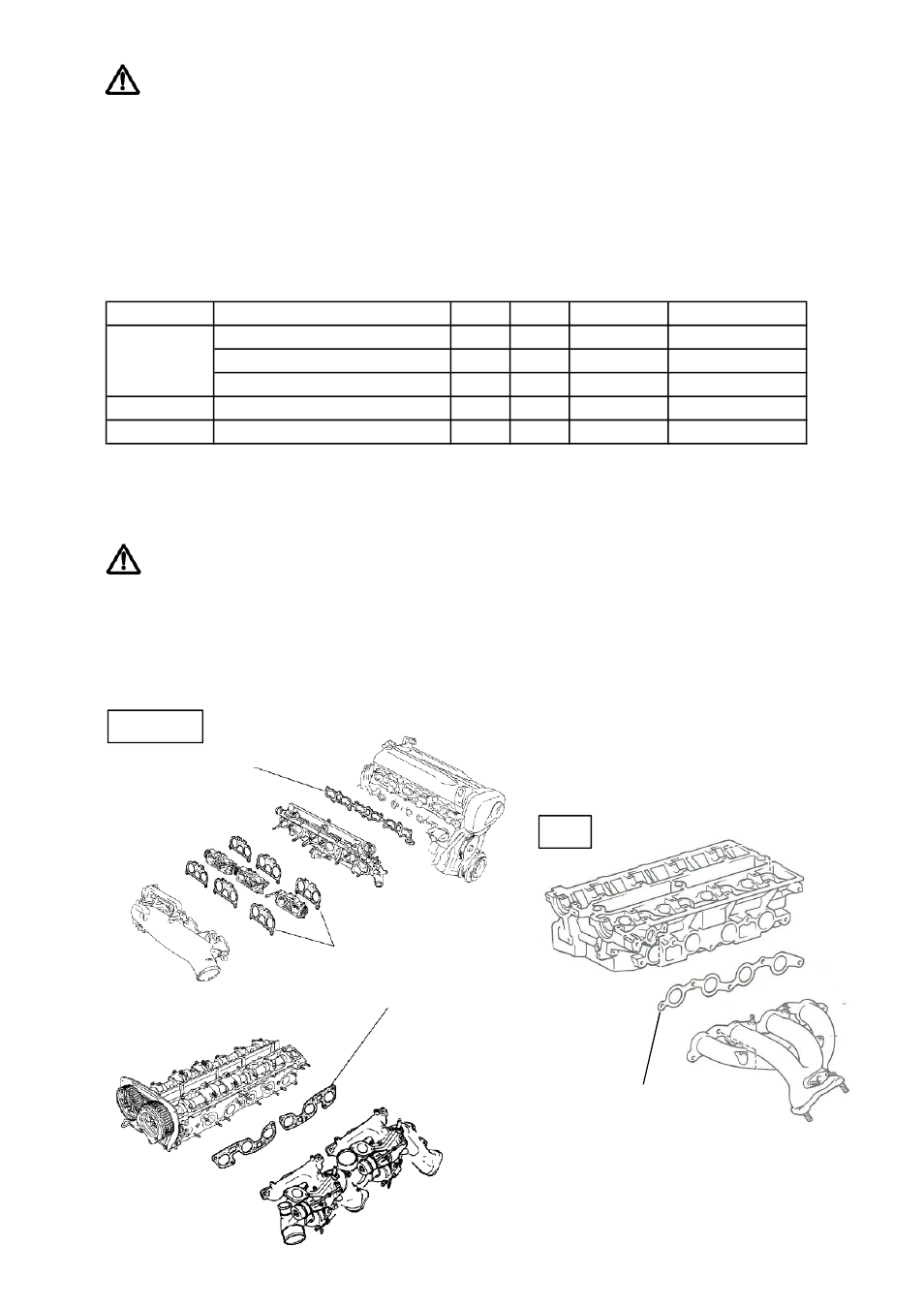

取付要領図
注 意
■ ガスケット装着面は、取り付け前に清掃してください。
■ 製品を変形させないでください。
■ ガスケットの内径を基準にして、ポートなどの加工を行わないでください。
タイプ
ビード
ビード
ビード
ビード
グロメット
2
■ ガスケットの内径を基準にして、ポートなどの加工を行わないでください。
ガスケットの口径は大径に製作してありますので、そのままポートを削ると、
ポートを広げすぎる恐れがあります。
■ ビードの凹部をシリンダーヘッド（エンジン本体）側に装着してください。
RB26DETT
スロットルガスケット
エキゾーストマニホールドガスケット
4AG
エキゾーストマニホールドガスケット
インテークマニホールドガスケット
2
