Tomei Powered ADJUSTABLE CAM GEAR - Manual (Page 3)

① カムシャフトのノックピンと、アジャスタブルカムギアのノックピンの穴を合わせて取り付けてください。
② アジャスタブルカムギア取り付けボルトを、プーリーホルダー又はスプロケットレンチを用いて、
規定トルクで締め付けてください。
エンジン 締付トルク
アジャスタブル A12/14/15 4.0∼1.9kgf・m (39.2∼44.1N・m)
カムギアボルト L6 14.0∼16.0kgf・m (137.3∼156.9N・m)
CA18DE(T) 1.4∼1.9kgf・m ［4本］ (13.7∼18.6N・m)
VG30DE(TT) IN 12.5∼13.5kgf・m (122.6∼132.4N・m)
VG30DE(TT) EX 1.4∼1.9kgf・m ［4本］ (13.7∼18.6N・m)
SR20DE(T) 13.0∼14.0kgf・m (128.3∼137.3N・m)
RB20/25/26 1.4∼1.9kgf・m ［4本］ (13.7∼18.6N・m)
(NVCSは除く）
4G63 9.0kgf・m (88N・m)
1JZ-G(T)E/2JZ-G(T)E 8.0kgf・ｍ (78.5N・m）
(VVTiプーリーは除く）
4AG 4VALVE
4.8∼5.5kgf・m (47.1∼54.0N・m)
EJ20/25 3.0kgf・m→35°※ (29.5N・m→35°)※
※EJは角度締めが必要です
③ バルブタイミングを調整してください。

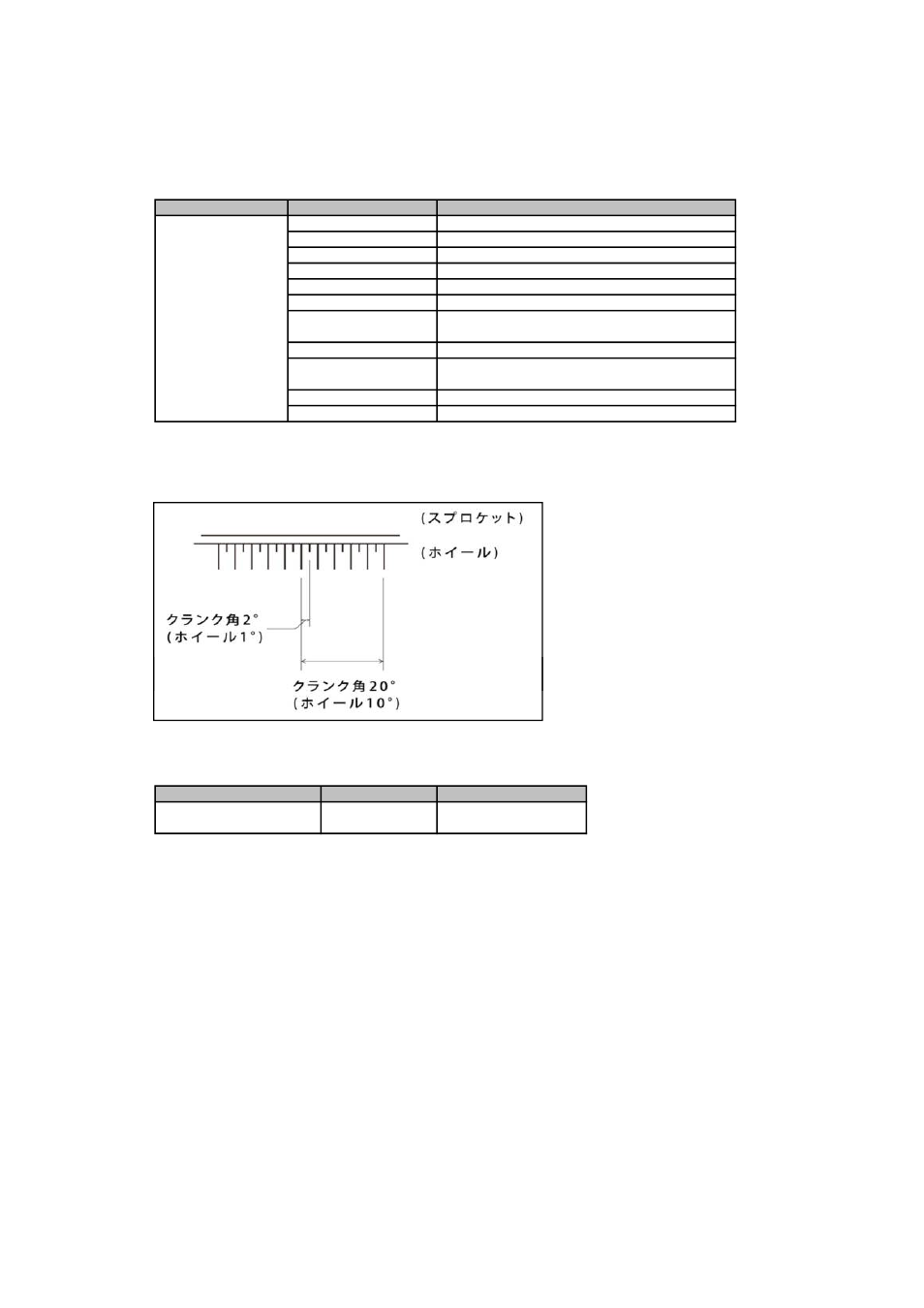

目盛りの読み （スライド式）
④ スライド部締め付けボルトを規定トルクで締め付けてください。
エンジン 締め付けトルク
0.8kgf・m∼1.0kgf・m
(7.85N・m∼9.8N・m)
スライド部（スライド式） スライド式全車
