- 4 -
取り付け
１．整備要領書を参考に、Vベルトカバー、Ｖベルト、A/Cベルトテンショナー、クランクプーリー、タイミングベルトカバー
タイミングベルトガイドを取り外す。

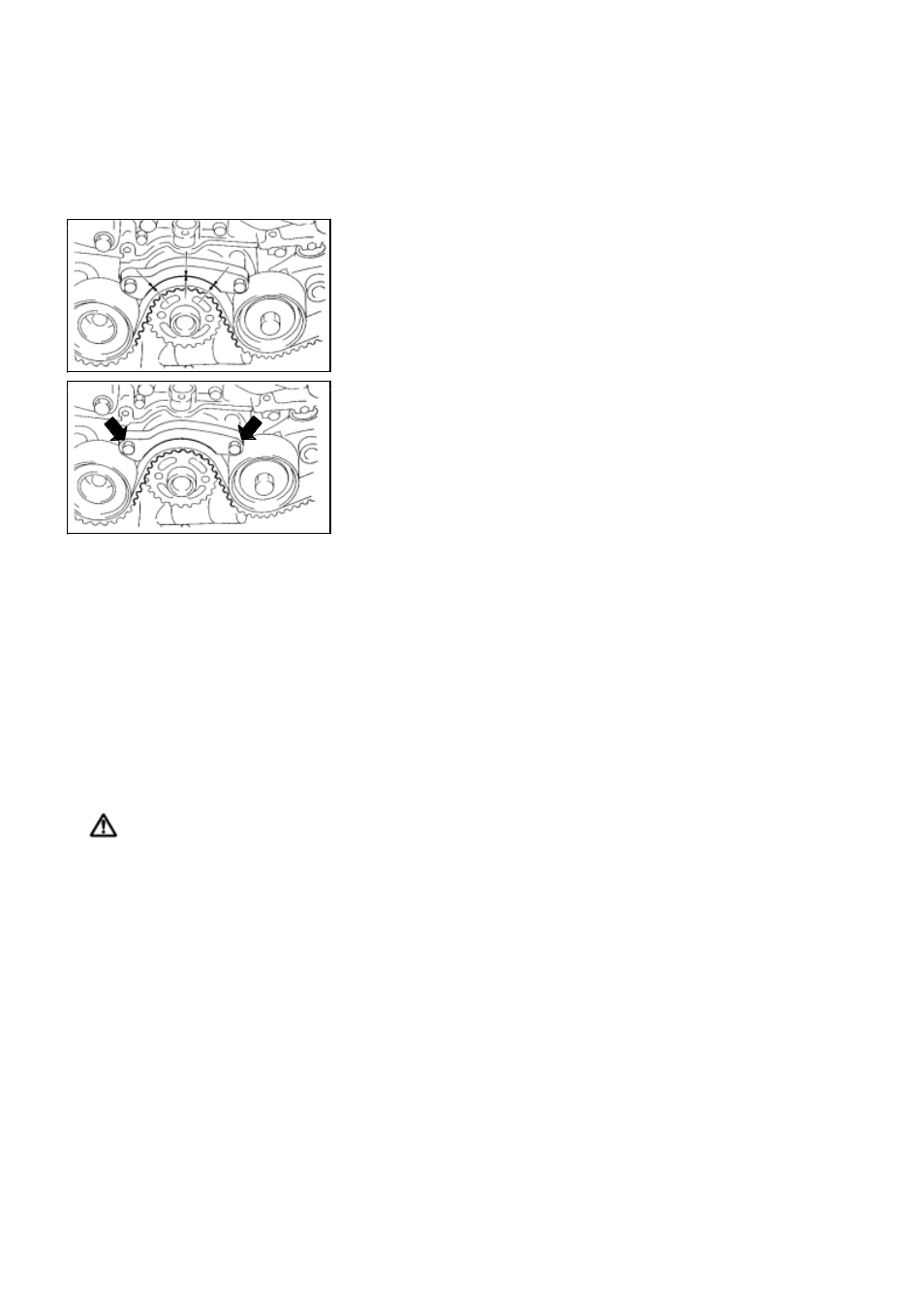

２．ベルトガイドを付属のボルトで取り付ける。
1) ボルトを仮締めする。
2) タイミングベルトとタイミングベルトガイドのクリアランスを確認する。
【クリアランス：1.0±0.5mm (0.039±0.020 in) 】
3) ボルトを締め付ける。
【締め付けトルク：10N・ m (1.0kgf-m) 】
３．タイミングベルトカバーを取り付ける。
【締め付けトルク：5N・m (0.5kgf-m) 】
４．クランクプーリー を取り付ける。
1) クランクプーリーボルト を仮締めする。
【締め付けトルク ：44N・ m (4.5kgf-m) 】
2) クランクプーリーボルト を本締めする。
【締め付けトルク】
EJ205の場合：130N・ m (13.3kgf-m)
EJ255の場合：180N・ m (18.3kgf-m)
EJ207の場合：177N・ m (18.0kgf-m)
・クランクプーリーボルトの仮締めから本締め時に至る締め付け角度が65°以上である事を確認してください。
・特殊工具(富士重工 499977100 クランクプーリーレンチ）
の使用を推奨します。
５．その他、取り外した周辺部品を復帰する。
