装着について
注 意
■取付前に洗浄してください。
■製品を変形させないでください。変形すると機能を果たしません。また、他の部品と干渉します。
■車種により取付方法が異なる場合があります。詳細は日産自動車の発行する車種別整備要領書に
従ってください。
■ロッカーカバーの干渉部は必ず切除してください。加工が適正でないとタペットカバーが浮き上がり、
オイルが漏れます。
規定トルク 1.2∼1.5kgm (11.8∼14.7Nm)
（R）PS13 / HP10 S14 / S15 ロッカーカバー
内側の一部（○部分）が干渉するため
干渉部を切除してください。これら以外
の干渉がある場合も切除してください。

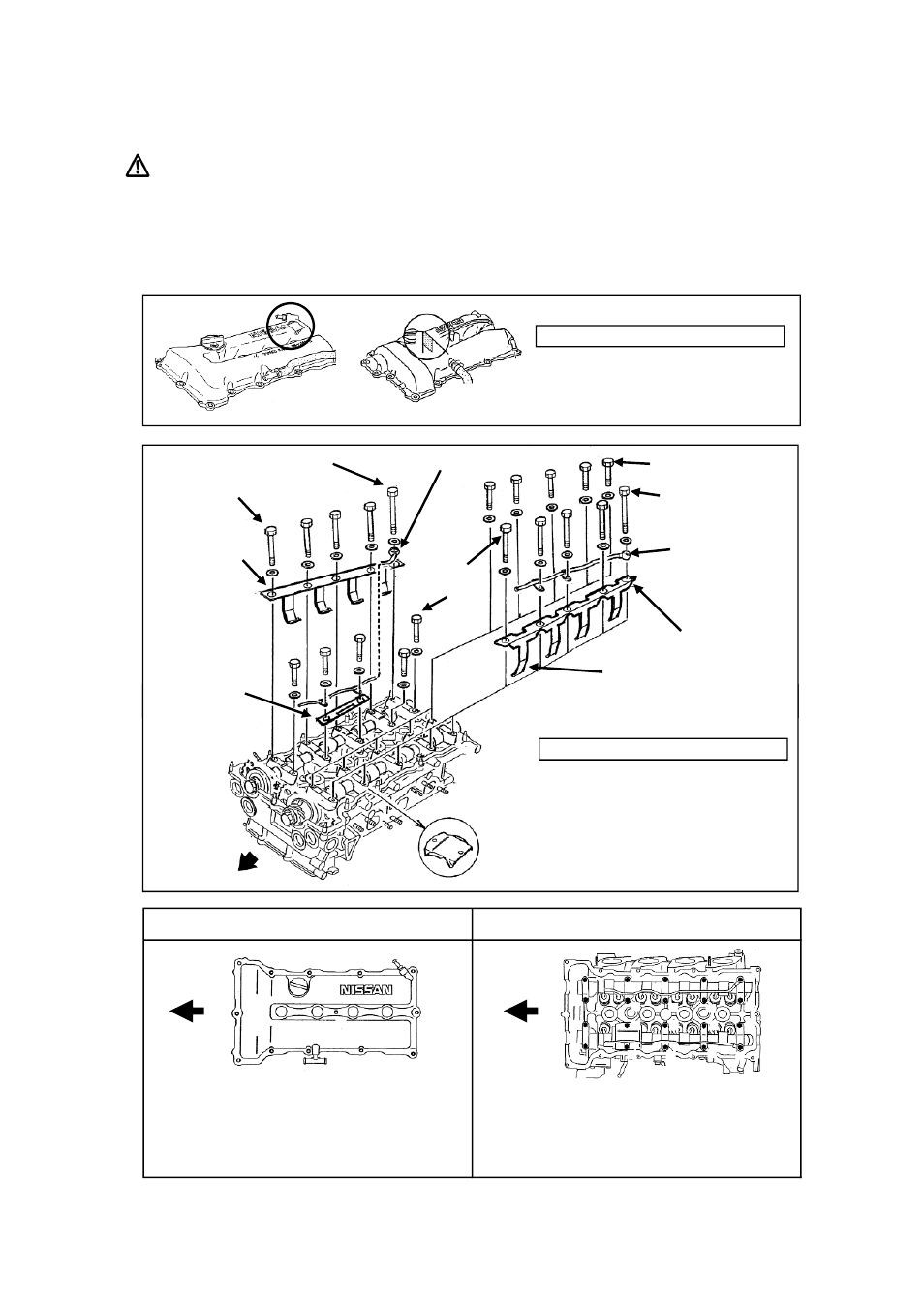

L=55mm(4本）
IN側ストッパー
スペーサー
L=65mm(1本）
オイルチューブ
L=55mm(4本）
L=40mm(5本）
L=40mm(5本）
L=65mm(1本）
オイルチューブ
大きい穴(φ8.5)がリヤ側
EX側ストッパー
3
●取り付けは下記の手順で行ってください。 ●取り付けは下記の手順で行ってください。
(1) 0.5kgmで①→⑩→⑪→⑬→⑧の順で締め付け (1) 0.2kgmでIN・EX側⑨・⑩締め付け後、①∼⑧
(2) 1.2∼1.5kgmで①∼⑬の順で締め付け (2) 0.5kgmでIN・EX側共、番号順に締め付け
●取り外しは⑬∼①の順で行ってください。 (3) 0.92∼1.2kgmでIN・EX側共、番号順に締め付け
●取り外しは⑩∼①の順で行ってください
フロント側
スペーサー
バッフルプレート
※使用しません
カムシャフト取付ボルト
規定トルク 0.92∼1.2kgm (9∼11.8Nm)
ロッカーカバー取り外し・取付 カムシャフト取付ボルト取付・取り外し
フロント側 フロント側
⑪
⑫
⑬
⑥ ② ④ ⑧
⑨
⑩
⑤
③
⑦
①
⑨
⑨
⑩
⑩
⑤ ① ③ ⑦
⑥ ② ④ ⑧
⑧
⑦ ③ ① ⑤
⑥ ② ④
