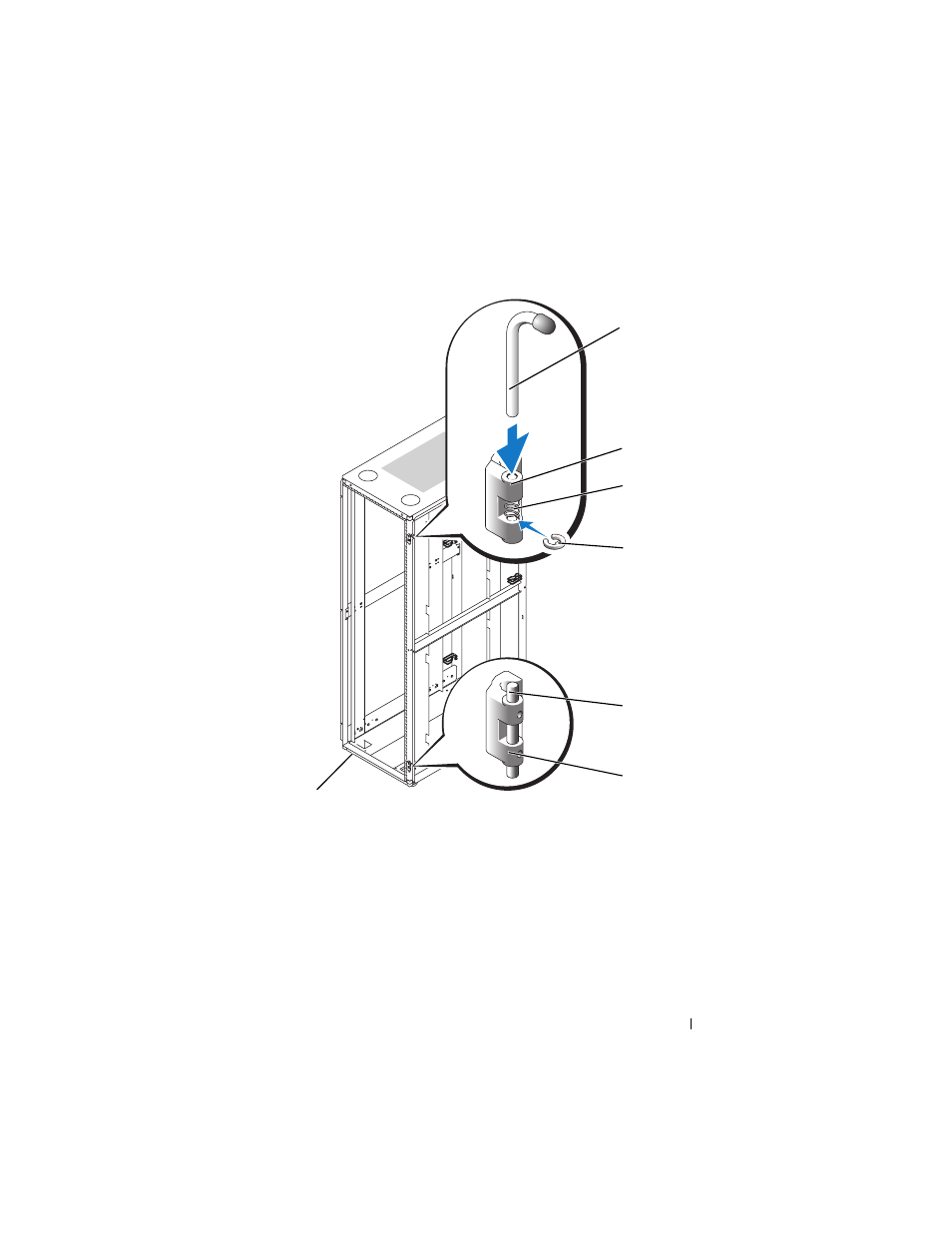

Figure 1-6. Inversion des charnières supérieure et inférieure
g Localisez le trou du boulon supérieur sur le côté droit du rack et fixez
le gond au côté droit du rack à l'aide du boulon à tête 6 pans.
h Insérez le ressort entre les trous supérieur et inférieur de la broche de
la charnière situés sur le gond.
1 broche de la charnière 2 gond de la charnière supérieure
3 ressort 4 clip de retenue
5 barre de charnière 6 gond de la charnière inférieure
7 devant du rack
2
3
4
1
5
6
7
