Guide d'installation Dell™ PowerEdge™ 4210

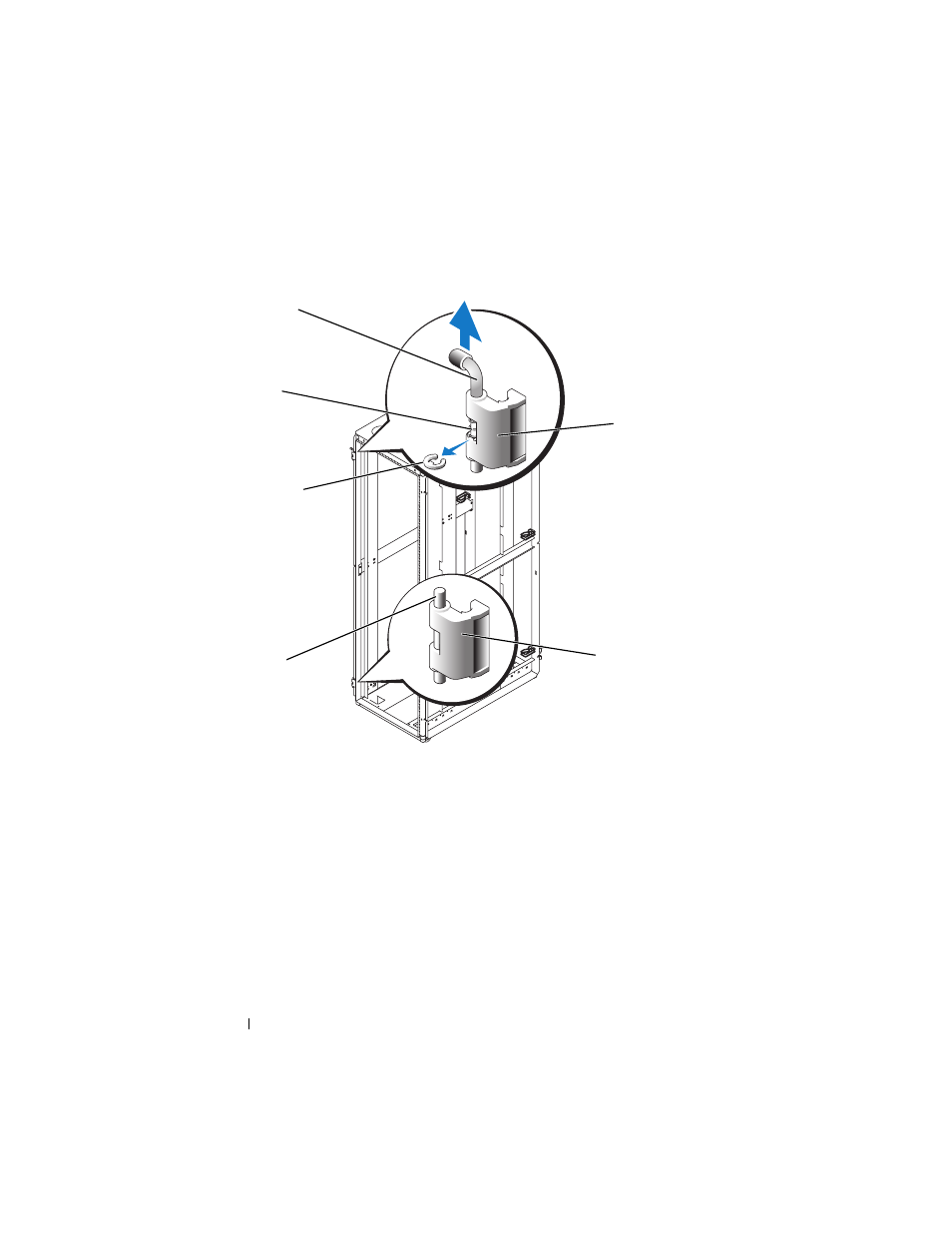

Figure 1-5. Retrait des charnières de la porte avant
c Retirez le ressort de charnière du gond.
d Mettez de côté la broche de la charnière, le clip de retenue et le ressort
dans un endroit sûr.
e À l'aide de la clé 6 pans de 4 mm, retirez le boulon à tête 6 pans qui
fixe le gond au rack, puis mettez-le de côté avec la broche, le clip de
retenue et le ressort.
f Faites pivoter le gond de 180 degrés de sorte que les trous de la broche
se retrouvent du côté droit du gond (reportez-vous à la Figure 1-6).
1 barre de charnière 2 clip de retenue
3 ressort 4 broche de la charnière
5 gond de la charnière supérieure 6 gond de la charnière inférieure
4
3
2
5
6 1
