Instalación de las guías de montaje RapidRails
NOTA: si está montando las guías VersaRails, consulte “Montaje de las guías de montaje
VersaRails”.
1
En la parte frontal del armario rack, coloque una de las guías de montaje de forma que
la brida del soporte de montaje se ajuste perfectamente entre las marcas o cinta
colocada en el rack (consulte la figura 4-5).
2
Alinee la brida del soporte de montaje de la guía (situada en la parte frontal de la guía)
con los orificios cuadrados de las guías verticales frontales (consulte la figura 4-5).
3
Empuje sobre la guía hacia delante hasta que el gancho de montaje quede colocado en
los orificios cuadrados de la guía vertical y, a continuación, empuje hacia abajo la brida
del soporte de montaje hasta que los ganchos de montaje se asientan en los orificios
cuadrados, y el pulsador azul salga y emita un clic.

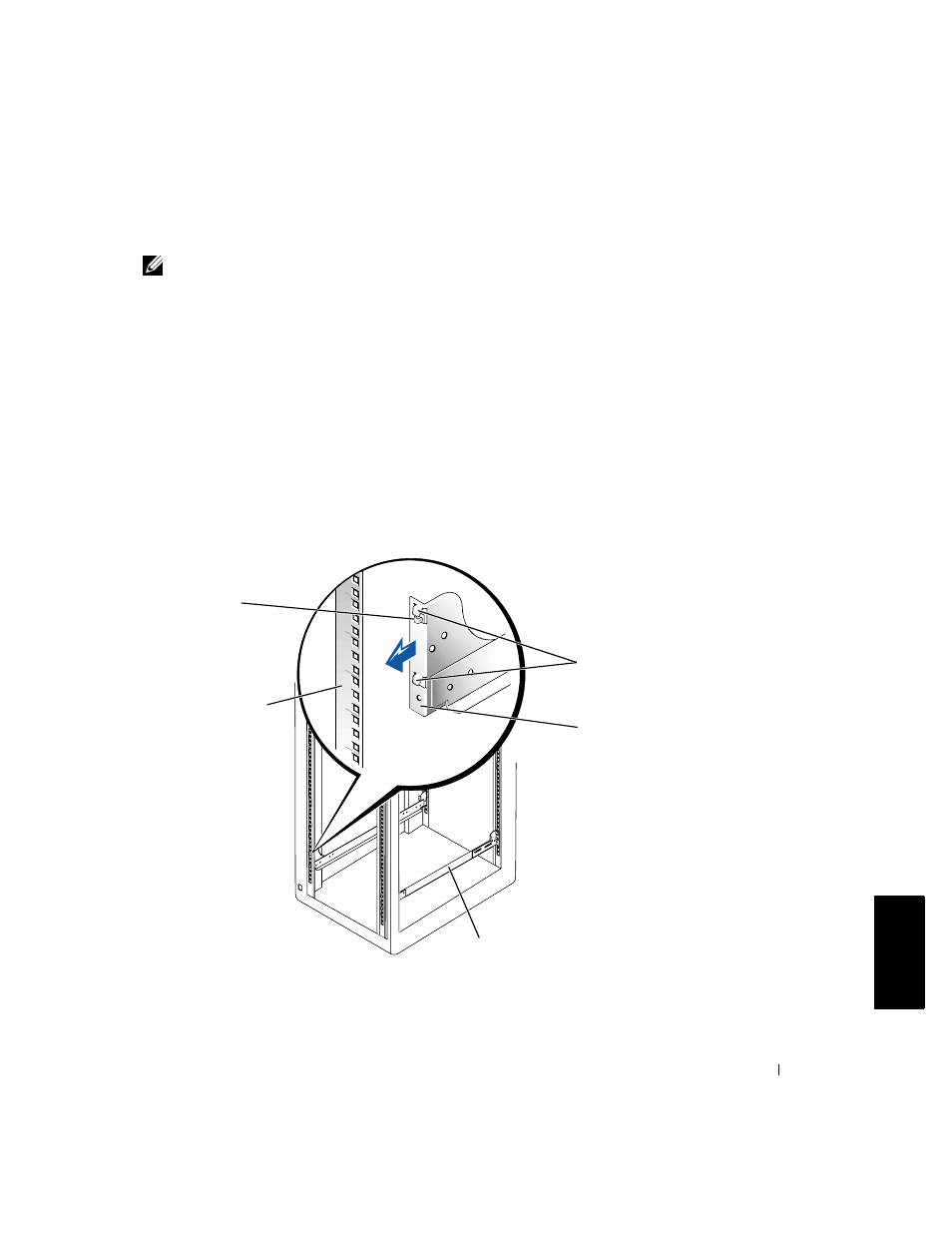

F i g u r a 4 - 5 .
I n s t a l a c i ó n d e l a s g u í a s d e m o n t a j e Ra p i d Ra i l s
parte delantera del rack
guías de montaje RapidRails (2)
guía vertical frontal
ganchos de montaje (2)
pulsador azul
brida del soporte
de montaje
