Figure 2-8, Retrait du capot du système en tour – Dell PowerVault 221S (SCSI) User Manual

Page 39

background image

Guide d'installation du rack

2-13

5

Pour retirer la base du système en tour :

a

Couchez le système sur son côté droit.

b

A l'aide d'une clé mâle 3/16 (Allen), retirez les deux vis à tête cylindrique à 6 pans

et les rondelles plates de la base du système en tour.

c

Retirez la base et mettez-la de côté (voir la Figure 2-8).

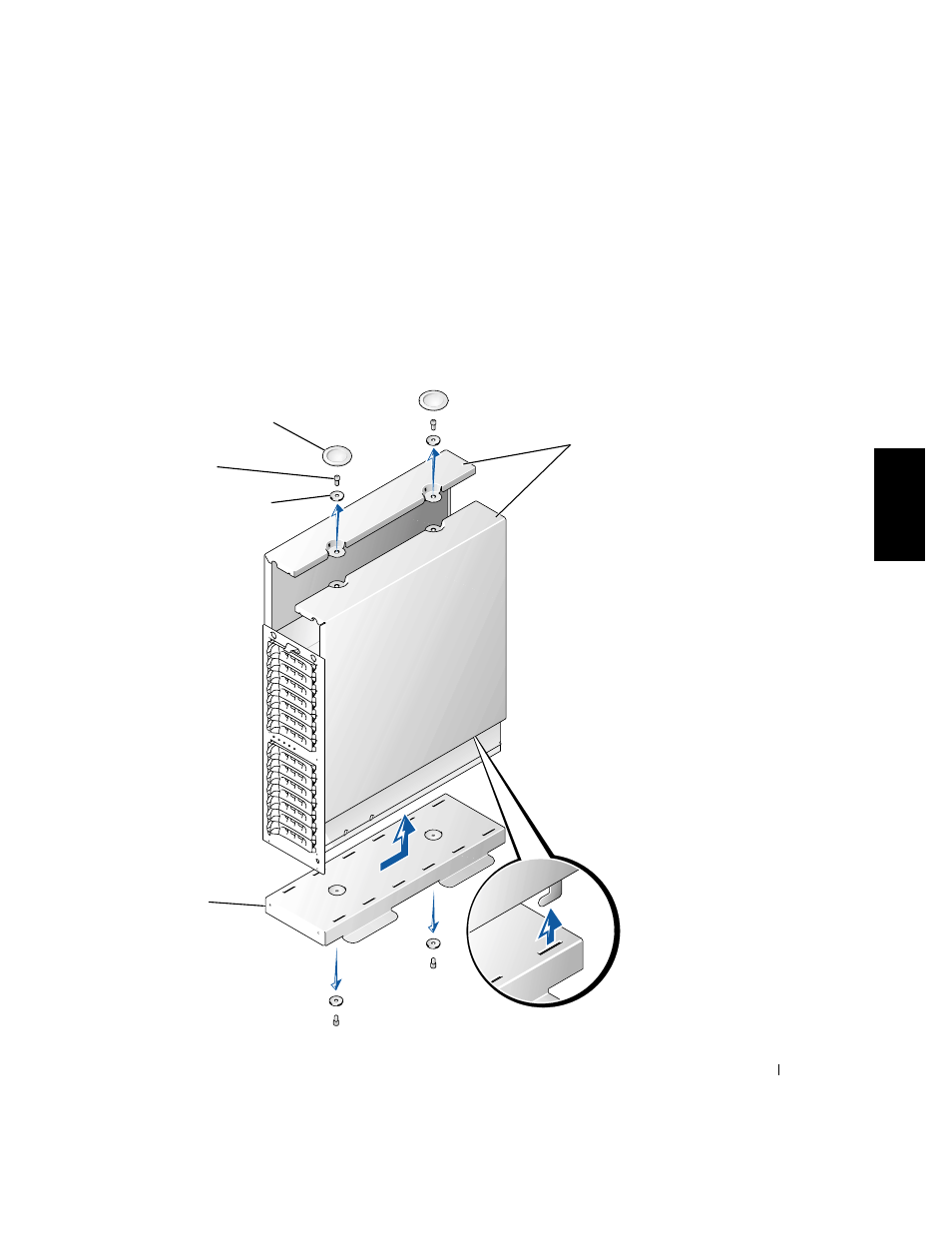

F i g u r e 2 - 8 .

R e t r a i t d u c a p o t d u s y s t è m e e n t o u r

capuchons ronds (2)

base

vis à tête cylindrique
6 pans (4)

rondelles plates (4)

capots gauche et droit
