Versarails 取り付け用レールの取り付け, Versarails, 取り付け用レールの取り付け – Dell PowerVault 221S (SCSI) User Manual
Page 102: 図 5-6, Versarails 取り付け用レールの取り付け -10

5-10
ラック取り付けガイド
w
w
w
.d
e
ll
.co
m
|
s
u
p
p
o
rt
.d
e
ll.c
o
m
4
キャビネットの背面から、取り付け用ブラケットのフランジを後ろに引いて固
定フックを垂直レールの正方形の穴に入れ、フランジを下に押して固定フック
を正方形の穴にはめ込みます。完全にはまると、青いプッシュボタンが飛び出
してカチッという音がします。
5
ラックの反対側のレールで、手順 1 ~ 4 を繰り返します。
6
左右の垂直レールで、取り付け用レールが同じ位置に取り付けられていること
を確認します。
VersaRails
取り付け用レールの取り付け
メモ
:
RapidRails 取り付け用レールを取り付けた場合は、この手順を省いてください。
1
ラックキャビネットの正面から取り付け用レールの一方を挿入し、選択した高
さに取り付け用ブラケットのフランジをセットできるように位置を調整します
( 図 5-6 参照 )。
ラックキャビネットの垂直レールの穴は円形または正方形です。

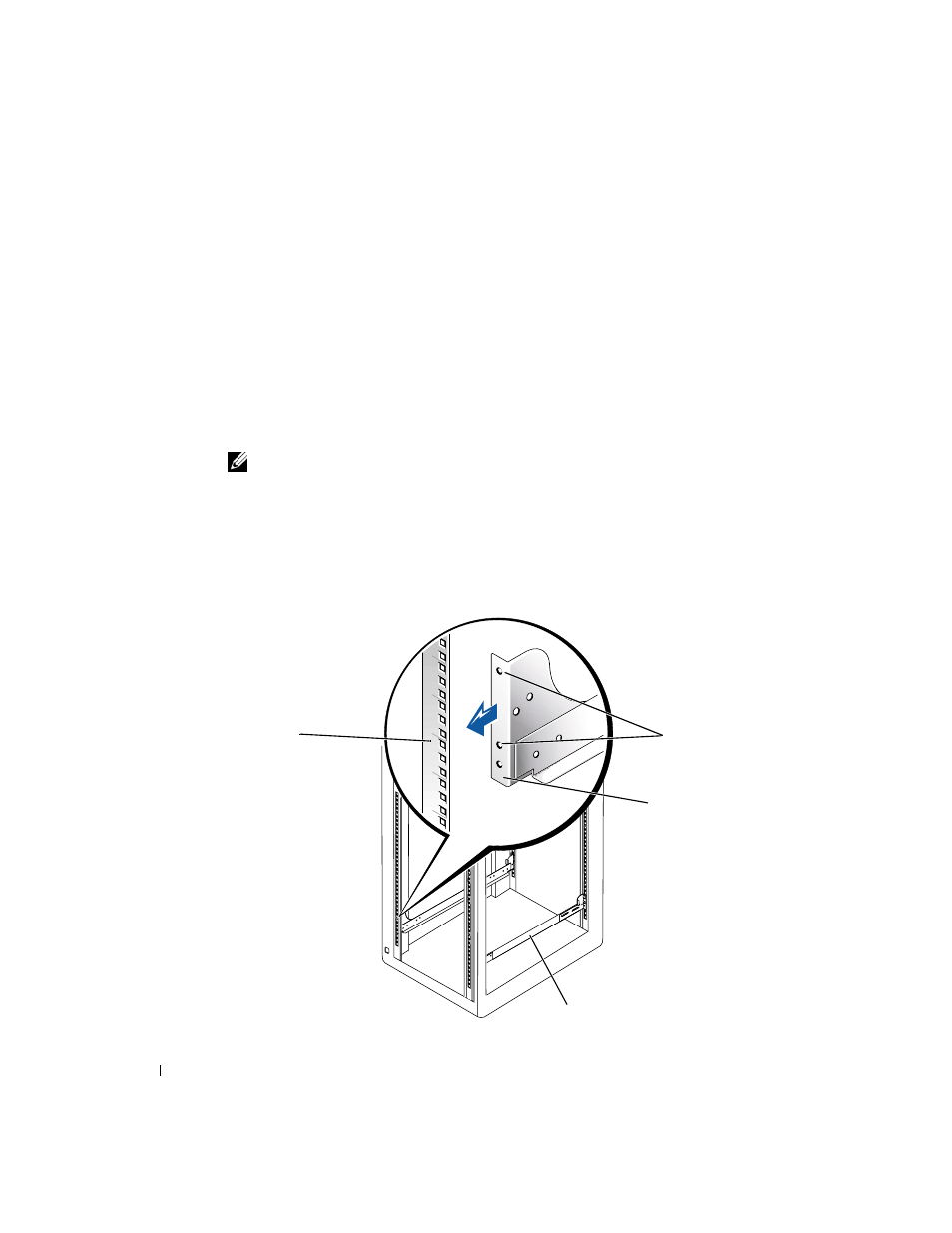

図
5-6. VersaRails
取り付け用レールの取り付け
ラック正面
VersaRails
取り付け用レール
(2)
垂直レールの
穴は円形または
正方形
マウント用
ブラケットフランジ
取り付け穴
(2)
