2-8 Guide d'installation du rack
w
w
w
.d
e
ll
.co
m
|
s
u
p
p
o
rt
.d
e
ll.c
o
m 2 Placez une marque à 13,3 cm (5,25 pouces) au-dessus de la marque originale (ou
comptez neuf trous vers le haut dans les racks conformes aux normes EIA-310), puis
marquez les rails verticaux du rack avec un stylo feutre ou collez de la bande
protectrice adhésive à l'endroit correspondant au rebord supérieur du système (voir la
Figure 2-4).

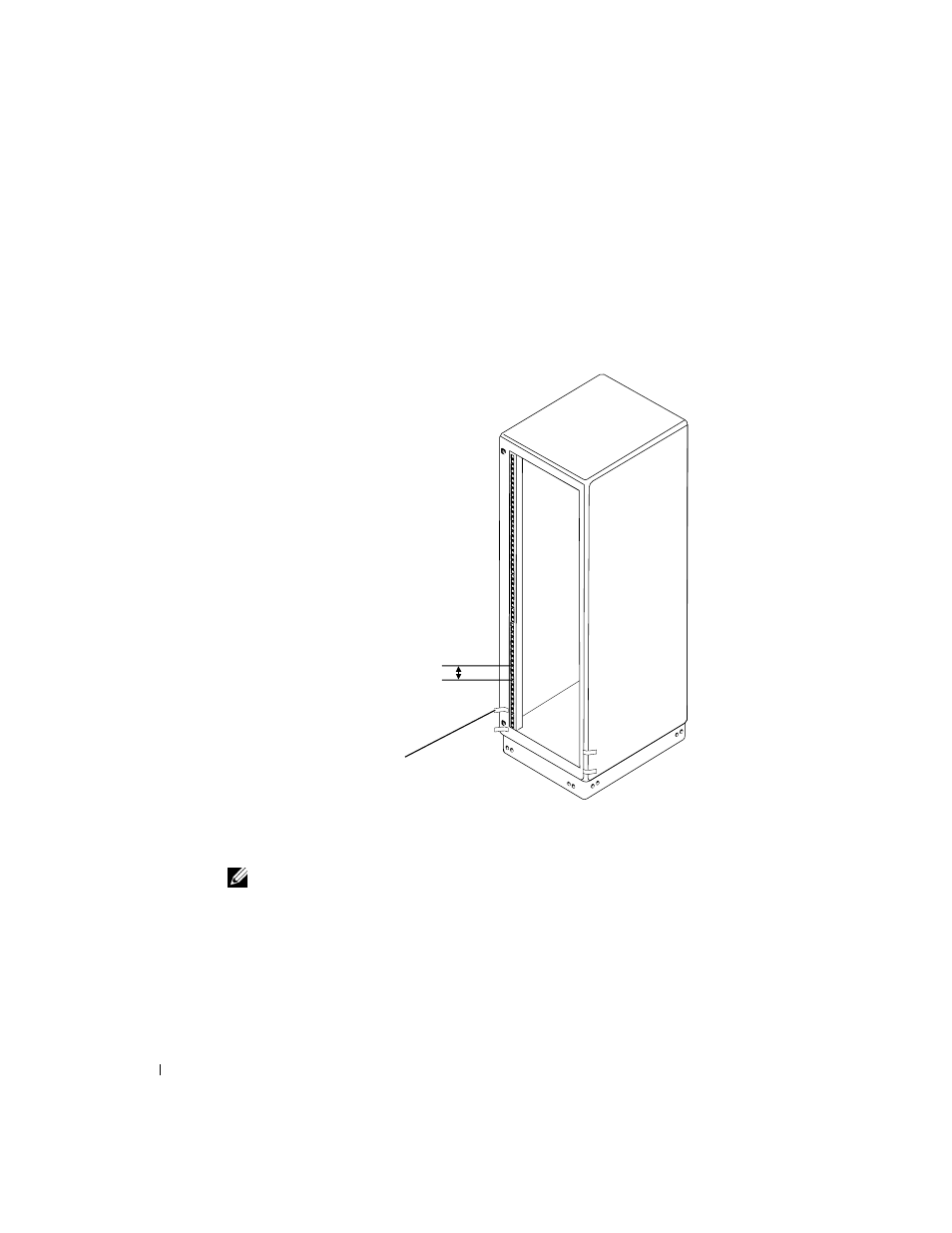

F i g u r e 2 - 4 . M a r q u a g e d e s r a i l s v e r t i c a u x
Installation des rails de montage RapidRails
REMARQUE : Si vous installez les rails VersaRails, reportez-vous à la section “Installation
des rails de montage VersaRails”.
1 A l'avant de l'armoire rack, positionnez l'un des rails de montage de façon à ce que la
bride de fixation soit située entre les marques (ou la bande adhésive) placées sur le
rack (voir la Figure 2-5).
emplacements où coller la bande
de protection correspondant
au haut et au bas du système
3U (5,25 pouces) entre les
rails (le dessin n'est pas à
l'échelle)
