ラック取り付けガイド
5-9
RapidRails
取り付け用レールの取り付け
メモ
:
VersaRails レールを取り付ける場合は、「VersaRails 取り付け用レールの取り付
け」を参照してください。
1
ラックキャビネットの正面から取り付け用レールの一方を挿入し、垂直レール
に付けた印またはテープの間に取り付け用ブラケットのフランジをセットでき
るように位置を調整します ( 図 5-5 参照 )。
2
レール取り付け用ブラケットのフランジを、前部垂直レールの正面にある正方
形の穴に合わせます ( 図 5-5 参照 )。
3
レールを前に押して固定フックを垂直レールの正方形の穴に入れ、取り付け用
ブラケットのフランジを下に押して固定フックを正方形の穴にはめ込みます。
完全にはまると、青いプッシュボタンが飛び出してカチッという音がします。

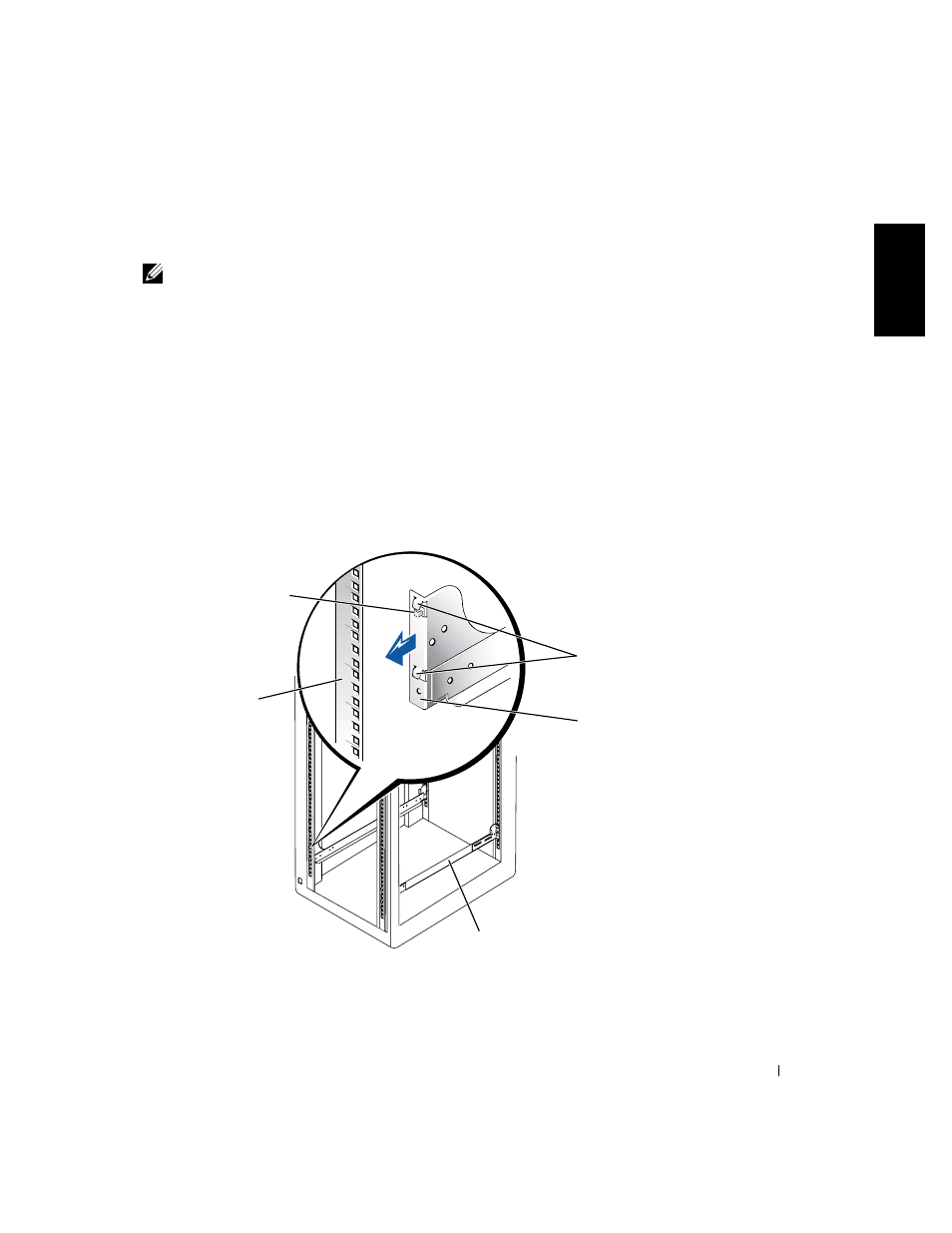

図
5-5. RapidRails
取り付け用レールの取り付け
ラック正面
RapidRails
取り付け用レール
(2)
前方垂直レール
固定フック
(2)
青いプッシュボタン
取り付け用
ブラケットのフランジ
