4-4 I n s t a l l i e r e n e i n e r R O M B - K a r t e
www
.dell.com | support.dell.com

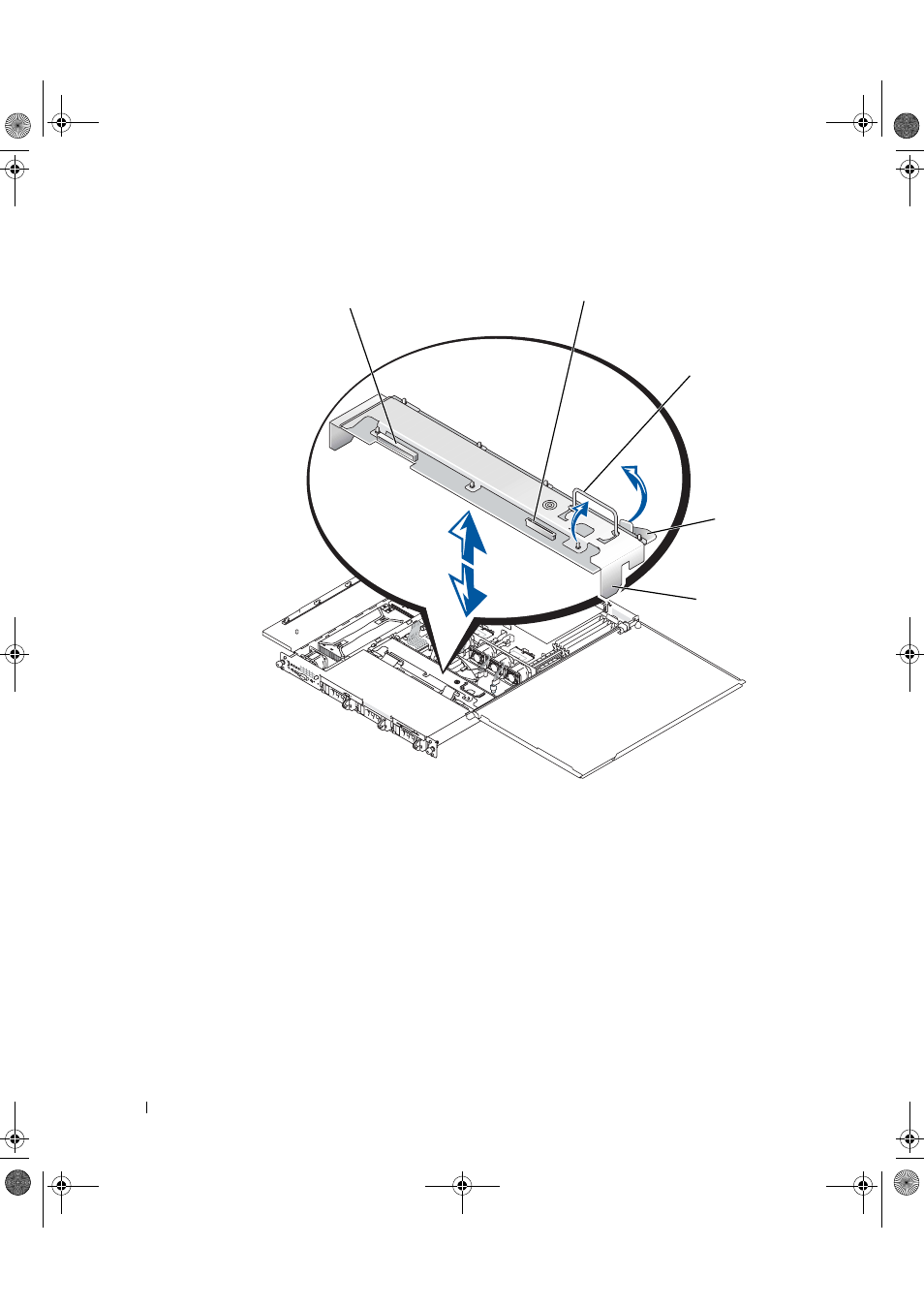

A b b i l d u n g 4 - 3 . S C S I - R ü c k w a n d p l a t i n e
Installieren der SCSI-Rückwandplatine
1 Setzen Sie die SCSI-Rückwandplatine in das Gehäuse ein:
a Setzen Sie die Metallzungen (eine Zunge an jedem Ende der Rückwand) in die
Schlitze an der Gehäusewand ein, und schieben Sie die Rückwand in das
Gehäuse. Achten Sie dabei darauf, dass die Schnittstellenkabel des CD-ROM-
und Diskettenlaufwerks nicht hinter der Rückwand liegen.
b Drücken Sie fest am Handgriff, um die Rückwand in ihren Anschluss einzusetzen.
2 Kippen Sie die Sperrklinke in den Sicherungsschlitz im Gehäuse.
3 Schließen Sie das Schnittstellenkabel des CD-ROM-Laufwerks am Anschluss
CD_ROM auf der Rückwandplatine an. Siehe Abbildung 4-3.
Schnittstellenanschluss
für CD-ROM-Laufwerke
(CD_ROM)
Schnittstellenanschluss für
Diskettenlaufwerke (FLOPPY)
Handgriff
Sperrklinke
Zungen (2)
