3-2 I n s t a l l a t i o n d e l a c a r t e R O M B
www
.dell.com | support.dell.com
6 Repérez le connecteur de la carte ROMB sur la carte système. Voir la Figure 3-2.
7 Si une carte PCI est installée sur le connecteur de la carte ROMB, retirez-la. Reportez-
vous au Guide d'installation et de dépannage pour plus d'informations.
8 Positionnez la carte ROMB de sorte que l'encoche de son couvercle en plastique se
retrouve face à la baie du module d'alimentation redondant, puis alignez les bords de
la carte sur les quatre picots en plastique de la carte système. Voir la Figure 3-2.
9 Appuyez sur le couvercle de la carte ROMB jusqu'à ce que son rebord s'encastre sur les
quatre picots en plastique. Voir la Figure 3-2.

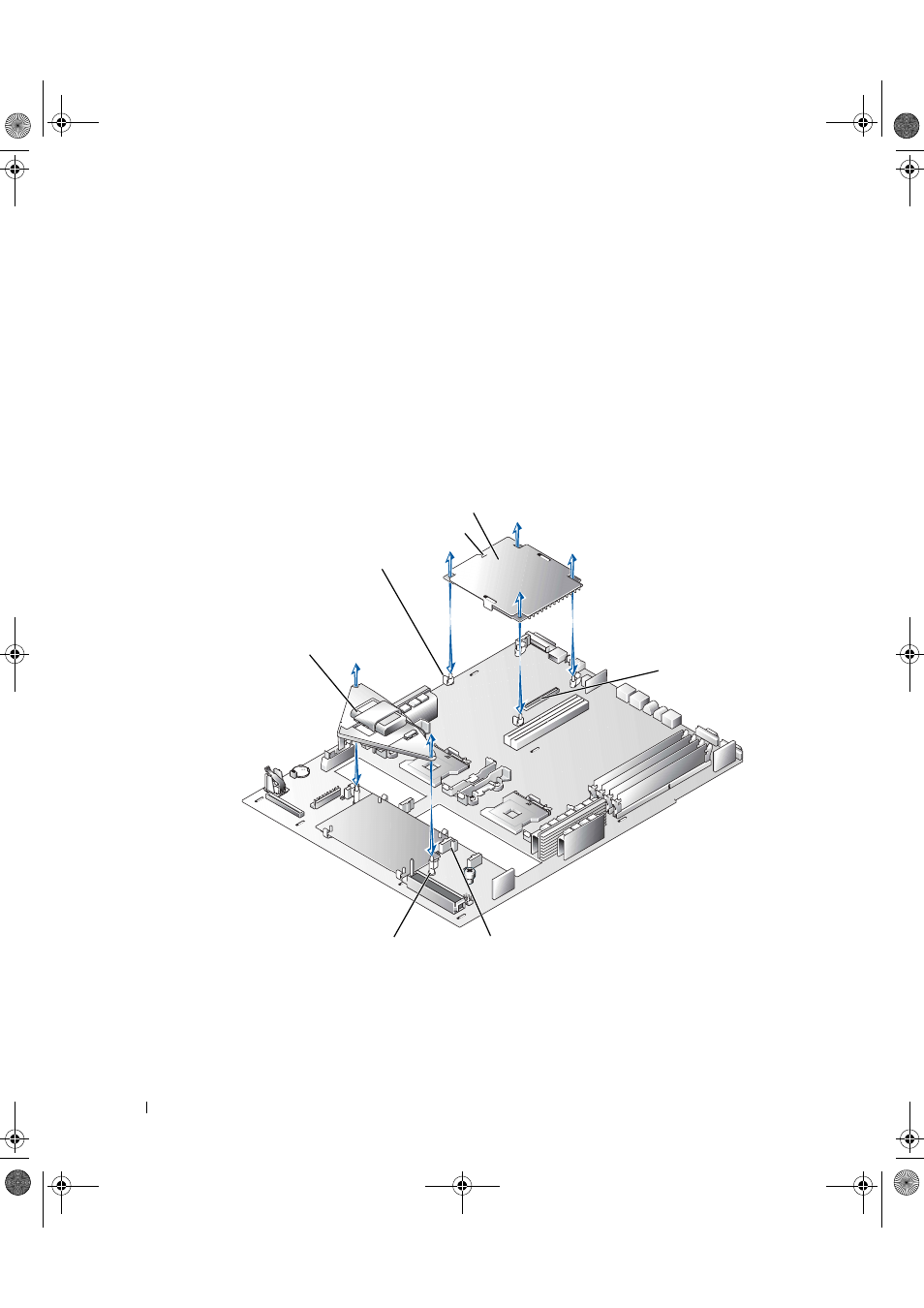

F i g u r e 3 - 2 . I n s t a l l a t i o n d e l a c a r t e e t d e l a b a t t e r i e d e s a u v e g a r d e
R O M B
carte ROMB
picots en plastique (4)
encoche
batterie de
sauvegarde
connecteur RAID_BAT
picots (2)
connecteur de la carte
ROMB
