2-2 安装 ROMB 卡
www
.dell.com | support.dell.com
6
找到主机板上的 ROMB 卡连接器 请参见图 2-2
7 如果 ROMB 卡连接器上已安装了 PCI 卡 请将其卸下 有关说明 请参阅 安装
与故障排除指南
8
定位 ROMB 卡 使其塑料护盖中的槽口朝向冗余电源设备托架 然后将插卡边缘与
主机板上的四个塑料定位器对齐 请参见图 2-2
9
向下按压 ROMB 卡护盖 直至四个塑料定位器卡在插卡边缘上 请参见图 2-2

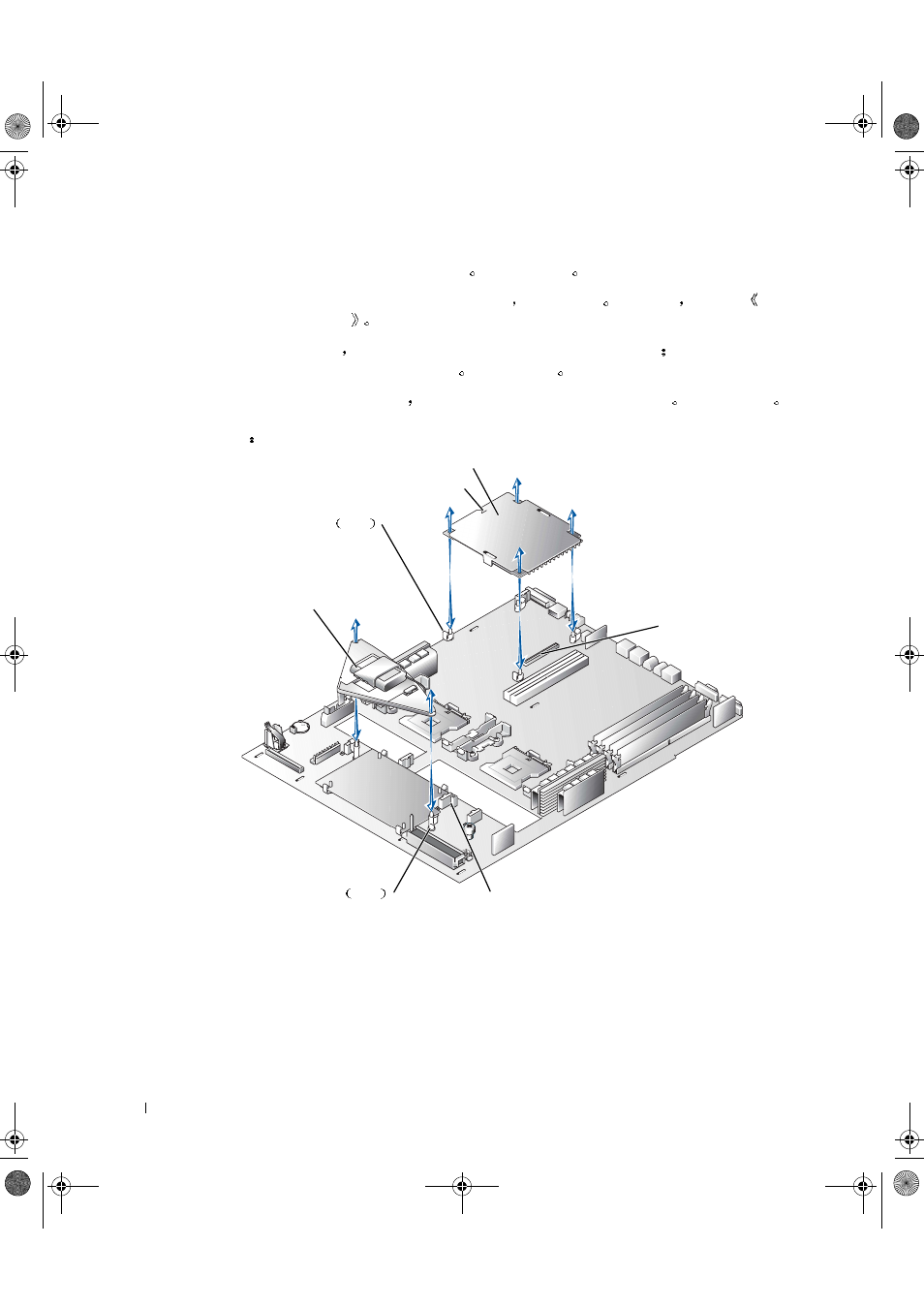

图 2-2 安装 ROMB 卡和备用电池
ROMB 卡
塑料定位器 4 个
槽口
备用电池
RAID_BAT 连接器
定位器 2 个
ROMB 卡连接器
