4-2 I n s t a l l i e r e n e i n e r R O M B - K a r t e
www
.dell.com | support.dell.com
6 Suchen Sie den ROMB-Kartenanschluss auf der Systemplatine. Siehe Abbildung 4-2.
7 Entfernen Sie eine eventuell am ROMB-Kartenanschluss installierte PCI-Karte.
Näheres dazu finden Sie in der Anleitung zur Installation und Fehlersuche.
8 Positionieren Sie die ROMB-Karte mit dem Schlitz in der Kunststoffabdeckung in
Richtung des redundanten Netzteilschachts, und setzen Sie die Kanten der Karte mit
den vier Kunststoff-Anschlusspolen an die Systemplatine. Siehe Abbildung 4-2.
9 Drücken Sie die Abdeckung der ROMB-Karte, bis die vier Kunststoff-Anschlusspole
über der Kante der Karte einrasten. Siehe Abbildung 4-2.

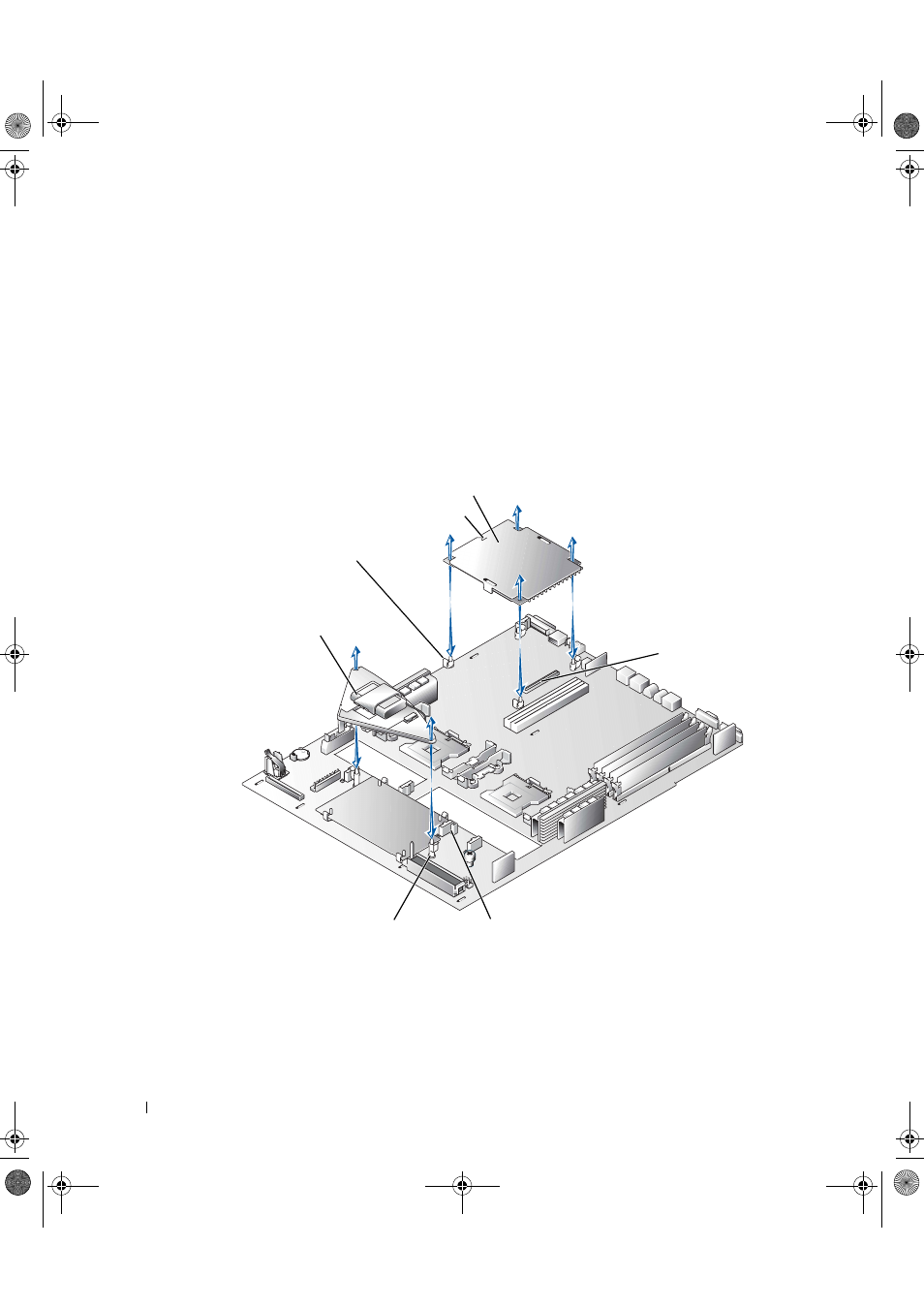

A b b i l d u n g 4 - 2 . I n s t a l l i e r e n d e r R O M B - K a r t e u n d d e r B a c k u p - B a t t e r i e
ROMB-Karte
freistehende Kunststoff-
Anschlusspole (4)
Schlitz
Backup-Batterie
Anschluss RAID_BAT Anschlusspole (2)
ROMB-
Kartenanschluss
