7-4 I n s t a l a c i ó n d e u n a t a r j e t a R O M B
www
.dell.com | support.dell.com

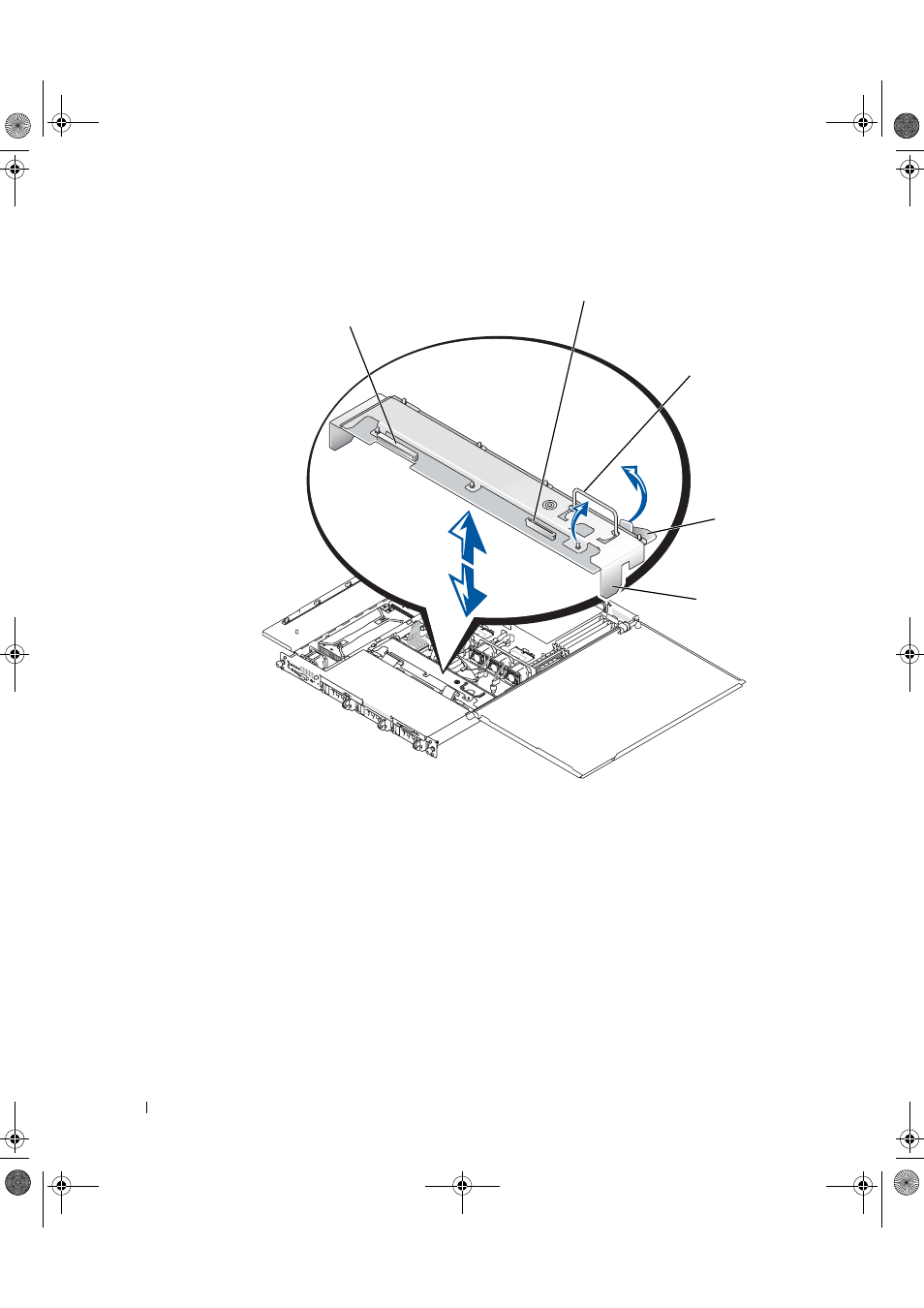

F i g u r a 7 - 3 . P l a c a S C S I
Instalación de la placa SCSI
1 Inserte la placa SCSI en el chasis:
a Coloque las lengüetas metálicas (a cada extremo de la placa) en las ranuras de la
pared del chasis e introduzca la placa en el chasis, asegurándose de que los cables
de interfaz del disquete y el CD no quedan atrapados bajo la placa.
b Presione hacia abajo firmemente el asa para introducir la placa en su conector.
2 Haga girar el pestillo de liberación hacia afuera para introducirlo en la ranura de
sujeción del chasis.
3 Conecte el cable de interfaz de la unidad de CD al conector CD_ROM de la placa.
Consulte la Figura 7-3.
conector de la interfaz
de la unidad de CD
(CD_ROM)
conector de la interfaz de la
unidad de disquete (FLOPPY)
asa
pestillo de
liberación
lengüetas (2)
