INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE ENCASTRABLE DE 30"
À ALIMENTATION MIXTE (Modèles avec four électrique et plaque de cuisson à gaz)
Aux endroits où les codes locaux l'interdisent, ou
si vous raccordez à un système électrique à quatre
conducteurs, ne raccordez pas le conducteur de
mise à la terre du châssis au fil neutre (blanc) de la
boîte de jonction (voir figure 6):
1. Débranchez l'alimentation électrique.
2. Enlevez la plaque de mise à la terre de la borne
centrale du bloc de connexion et du châssis de
l'appareil. Conservez la vis de mise à la terre.
3. Dans la boîte de jonction:
a) Reliez le fil blanc du câble de l'appareil au fil
neutre (blanc) du câble d'alimentation.
b) Reliez les deux fils noirs ensemble.
c) Reliez les deux fils rouges ensemble.
d) Reliez le fil de cuivre ou dénudé du câble de
l'appareil au fil de cuivre ou dénudé du câble
d'alimentation.
Connexions électriques au système
électrique de la résidence
L'appareil doit être raccordé directement au disjoncteur
ou au compartiment de fusibles au moyen d'un
câble flexible en cuivre, blindé ou muni d'une gaine
protectrice non métallique (avec fil de mise à la terre).
Un des connecteurs homologués UL doit être fixé à
chaque extrémité du câble d'alimentation (à l'appareil
et à la boîte de jonction). Les grosseurs des fils (fil en
cuivre seulement) et des raccordements doivent se
conformer à la capacité de l'appareil.
Si les codes locaux permettent le raccordement
du conducteur de mise à la terre du châssis au fil
neutre (blanc) de la boîte de jonction (voir figure 5):
1. Débranchez l'alimentation.
2. Enlevez la plaque de mise à la terre de la borne
centrale du bloc de connexion et du châssis de
l'appareil. Conservez la vis de mise à la terre.
3. Dans la boîte de jonction:
a) Reliez ensemble, le fil blanc, le fil vert (dénudé)
de l'appareil et le fil neutre (blanc) du câble
d'alimentation.
b) Reliez ensemble les deux fils noirs.
c) Reliez ensemble les deux fils rouges.

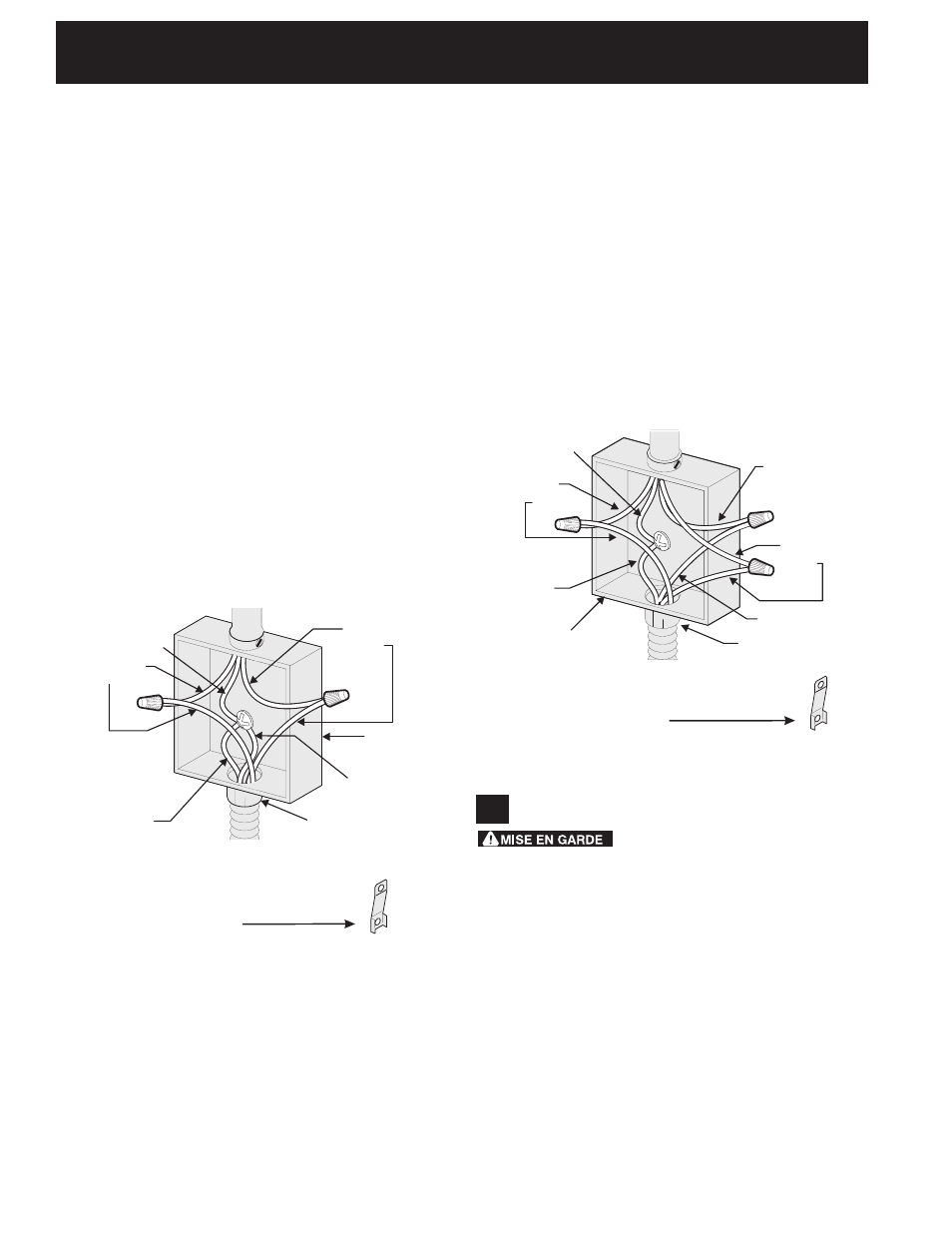

Figure 5
BOÎTE DE JONCTION À 3 FILS ‑ MISE À LA TERRE
Câble d'alimentation
Boîte de
jonction
Fil blanc
Connecteur
homologué UL
(ou CSA) Câble de
l'appareil
Fil dénudé
ou vert
Fils
rouges
Fil dénudé
Fils
Noirs
NOTE: Assurez-vous
d'enlever la plaque de mise à
la terre fournie avec l'appareil.
Figure 6
BOÎTE DE JONCTION À 4 FILS ‑ MISE À LA TERRE
NOTE: Assurez-vous d'enlever
la plaque de mise à la terre
fournie avec l'appareil.
Câble d'alimentation
Fils
noirs
Boîte de
jonction
Fil blanc
Connecteur
homologué UL
(ou CSA) Câble de
l'appareil
Fil dénudé
ou vert
Fils
rouges
Fil blanc
Fil dénudé
5
Construction de l’armoire
Pour éliminer les risques de
brûlures ou de feu, en étendant le bras au-dessus des
surfaces de cuisson chaudes, évitez d’installer des
armoires au-dessus de ces dernières. Si vous devez en
installer, il est possible de réduire le risque en plaçant
une hotte pour cuisinière qui excède horizontalement
d’un minimum de 5" (12,7 cm) la base de l’armoire.
Préparation du dessus de comptoir
• Les côtés de la table de cuisson de la cuisinière
s’ajustent au-dessus du rebord du découpage du
dessus de comptoir.
• Si vous avez un dessus de comptoir au fini carré
(plat), il n’est pas nécessaire de préparer le dessus
du comptoir.
• Les dessus de comptoir au rebord avant moulé
doivent être aplanis de ¾" (1,9 cm) à chaque coin
avant de l’ouverture (Figure 7).
