INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 30"
(Para Modelos con un Horno Eléctrico y una Estufa a Gas)
A. ALTURA
(Debajo de la
cubierta)
B.
ANCHURA
C. ANCHURA
DE LA
PLANCHA
DE COCINAR
D.
PROFUNDIDAD
A LA FRENTE
DE LA ESTUFA
E. ANCHURA DE
RECORTADO
(encima y
armario)
F. PROFUNDIDAD
DE RECORTADO
G. ALTURA DEL
MOSTRADOR
35 7/8" (91,1 cm)
36 5/8" (93 cm)
30"
(76,2 cm)
31 ½ "
(80 cm)
28 5/16"
(71,9 cm)
30±1/16"
(76,2±0,15 cm)
21 3/4" (55,2 cm) Min.
22 1/8" (56,2 cm) Max
24" (61 cm) Min. con
un protector trasero.
35 7/8" (91,1 cm) Min.
36 5/8" (93 cm) Max.
1/2” min.
1/4” min.
PARED
Mín. 5" (12,7 cm)
de la pared,
ambos lados.
30" Mín.
(76,2 cm Mín.)
18" Mín.
(45,7 cm) Mín.
Approx. 1 7/8"
(4,8 cm)
La caja de empalmes o el enchufe con puesta a tierra debería situarse de 8" a 17"
(20,3 cm a 43,2 cm) del armario derecho y de 2" a 4" (5,1 cm a 10,2 cm) del suelo.
Localice las puertas del
armario 1" (2,5 cm) mín del
hueco de la abertura.
F
G
E
31 ½ "
(80 cm)
Exacto
13"
(33 cm)
Acepille el
borde subido
a que deje
espacio
para un
borde 31½"
(80 cm) de
anchura de
estufa
1 ½" Máx.
(3,8 cm Máx.)
30" Mín.
(76,2 cm Mín.)
(véa la nota 3)
24" Mín.
(61 cm Mín.)
La superficie debe estar
plana y nivelada (area
sombreada).
No instale la unidad en
el gabinete si no ha lado esta página.
• Los gabinetes de almacenamiento sobre la estufa
deben ser evitados, para eliminar la necesidad de
tener que pasar sobre los quemadores superiores
de la estufa para llegar a ellos.
• Ajuste el tamaño de la llama de los quemadores
superiores de tal manera que ésta no sobrepase el
borde de los utensilios de cocinar. La llama excesiva es
peligrosa.
• No use el horno como espacio de almacenaje.
Esto creará una situación potencialmente peligrosa.
• Nunca use la estufa para calentar el cuarto. El uso
prolongado de la estufa sin la adecuada ventilación
puede resultar peligroso.
• No almacene ni utilice gasolina u otros vapores y
líquidos inflamables en la proximidad de éste o de
cualquier otro artefacto eléctrico. Puede provocar
incendio o explosión.
• En caso de una interrupción del servicio eléctrico, es
posible de encender los quemadores de superficie
a mano. Para encender un quemador de superficie,
acerque un fósforo encendido del cabezal del quemador,
y gire delicadamente el botón de control de superficie
a LITE (encendido). Tener cuidado al encender los
quemadores a mano.
• Ajuste todos los controles a la posición "OFF"
(apagada) después de haber hecho una operación
con tiempo programado.
PARA MODELOS AUTOLIMPIANTES:
• Saque la asadera, alimentos o cualquier otro
utensilio antes de usar el ciclo de autolimpieza del
horno. Limpie todo exceso de derrame de alimentos.
Siga las instrucciones de prelimpiado en el Manual del
Usuario.

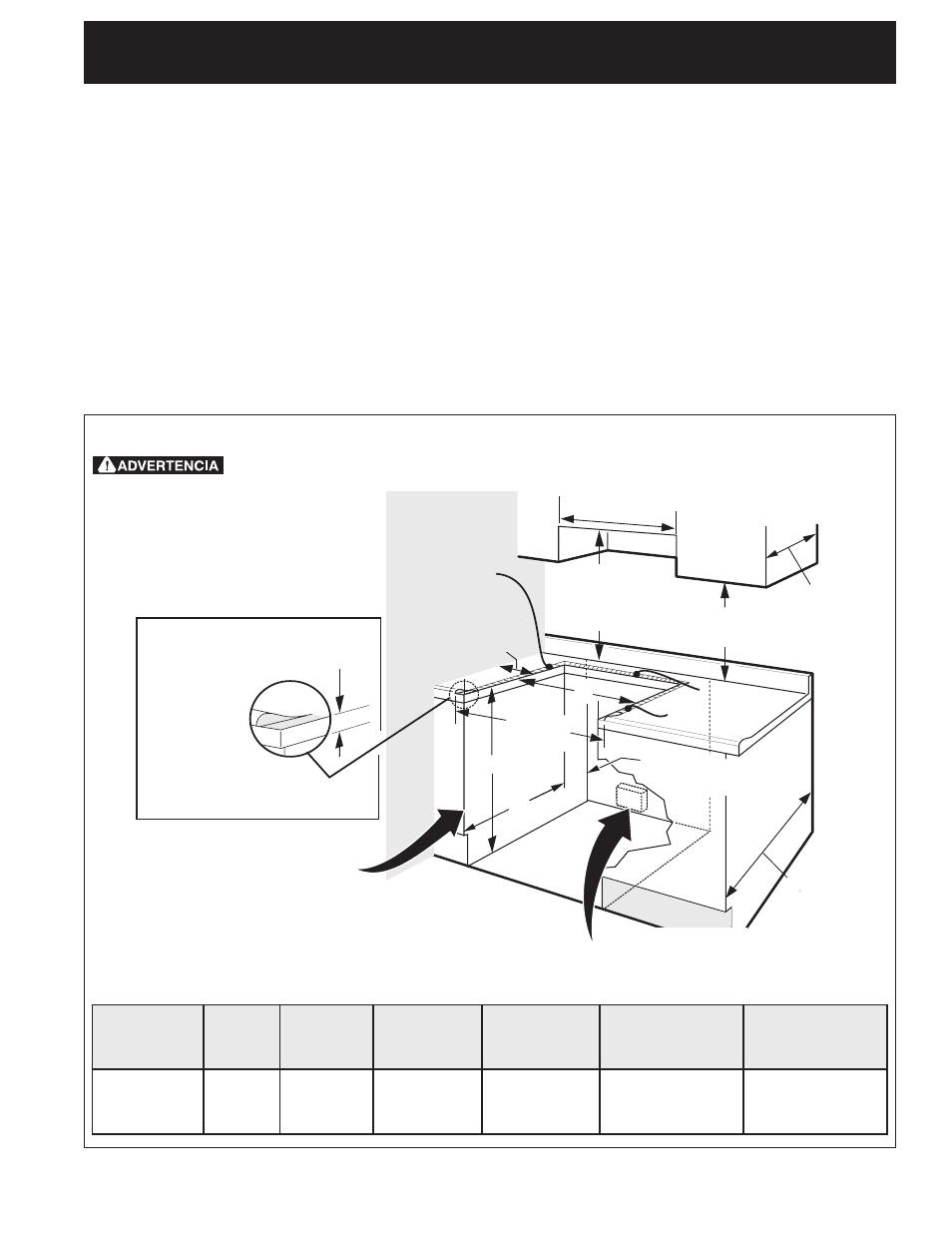

Dimensiones de la gabinete
