35

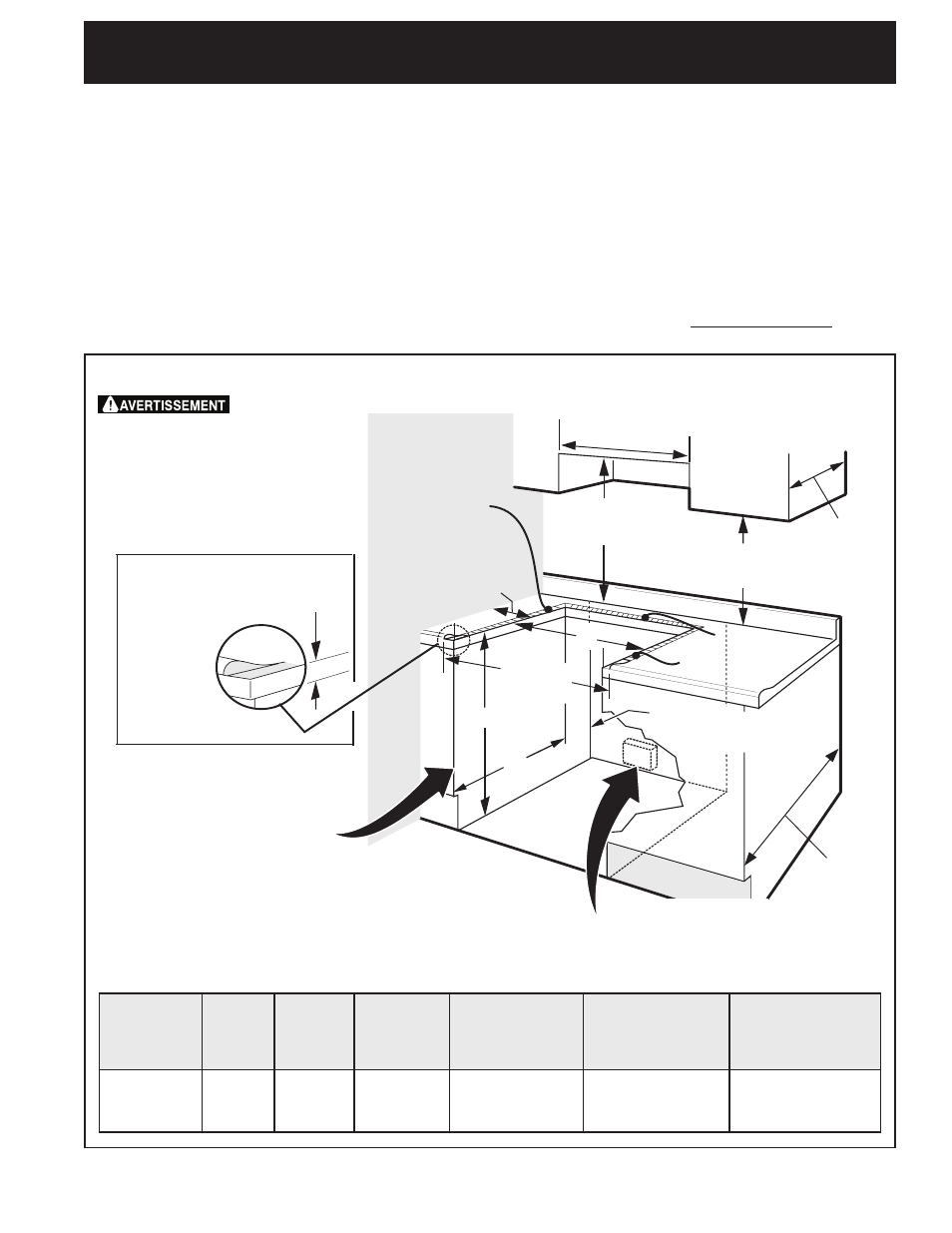

INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE ENCASTRABLE DE 30"
À ALIMENTATION MIXTE (Modèles avec four électrique et plaque de cuisson à gaz)
A.
HAUTEUR
(sous la surface)
B.
LARGEUR
C.
LARGEUR
TABLE
CUISSON
D.
PROFONDEUR
À L'AVANT
DE LA
CUISINIÈRE
E.
LARGEUR DE
DÉCOUPAGE
(Comptoir & armoire)
F.
PROFONDEUR DE
DÉCOUPAGE
G.
HAUTEUR DU DESSUS
DE COMPTOIR
35 7/8" (91,1 cm)
36 5/8" (93 cm)
30"
(76,2 cm)
31½"
(80 cm)
28 5/16"
(71,9 cm)
30±1/16"
(76,2±0,15 cm)
21 ¾" (55,2 cm) Min.
22 1/8" (56,2 cm) Max
24" (61 cm) Min. Si un
dosseret est installé
35 7/8" (91,1 cm) Min.
36 5/8" (93 cm) Max.
1/2” min.
1/4” min.
30" Min.
(76,2 cm Min.)
La prise murale ou la boîte de jonction doit se situer
entre 8" а 17" (20,3 а 43,2 cm) de l'armoire de droite
et 2" а 4" (5,1 а 10,2 cm) du plancher.
MUR
5" Min., (12,7 cm Min.)
des deux côtés
18" Min.
(45,7 cm) Min.
Approx. 1 7/8"
(4,8 cm)
Installez les portes de
l'armoire à au moins 1"
(2,5 cm) de l'ouverture.
F
G
E
31 1/2"
(80 cm)
Exact
13"
(33 cm)
Arasez le
dessus du
comptoir à
au moins
31½" (80
cm) de
largeur pour
l'appareil
1 ½" Max.
(3,8 cm Max.)
30" Min.
(76,2 cm Min.)
(voir la note 3)
24" Min.
(61 cm Min.)
Ces surfaces doivent
être planes et à niveau
(région hachurée).
N'installez
pas l'appareil dans le cabinet
avant d'avoir lu la page
suivante.
• N’utilisez pas le four à des fins de rangement. Ceci
génère une situation éventuellement dangereuse.
• N’utilisez jamais votre cuisinière pour réchauffer
ou chauffer la pièce. L’utilisation prolongée de la
cuisinière sans une ventilation adéquate peut s’avérer
dangereuse.
• Ne gardez pas de produits combustibles,
d’essence et d’autres produits inflammables à
proximité de cet appareil ou de tout autre appareil.
Il pourrait en résulter des explosions ou un incendie.
• Lors d'une panne de courant électrique, les brûleurs
de surface peuvent être allumés manuellement;
placez une allumette allumée près de la tête du
brûleur et tournez lentement le bouton de commande
de surface à la position LITE. Redoublez de prudence
si vous allumez un brûleur de surface manuellement.
• Replacez toutes les commandes à la position arrêt
" off" après l’utilisation d’une fonction programmable
chronométrée.
POUR LES MODÈLES MUNIS DU MODE
AUTONETTOYANT:
• Enlevez la lèchefrite, les aliments et les
autres ustensiles avant le démarrage d'un
cycle autonettoyant du four. Essuyez tous les
renversements excessifs. Suivez les instructions pour
le pré-nettoyage dans le Guide de l’utilisateur.
Dimension de l'armoire
