Page 36
36

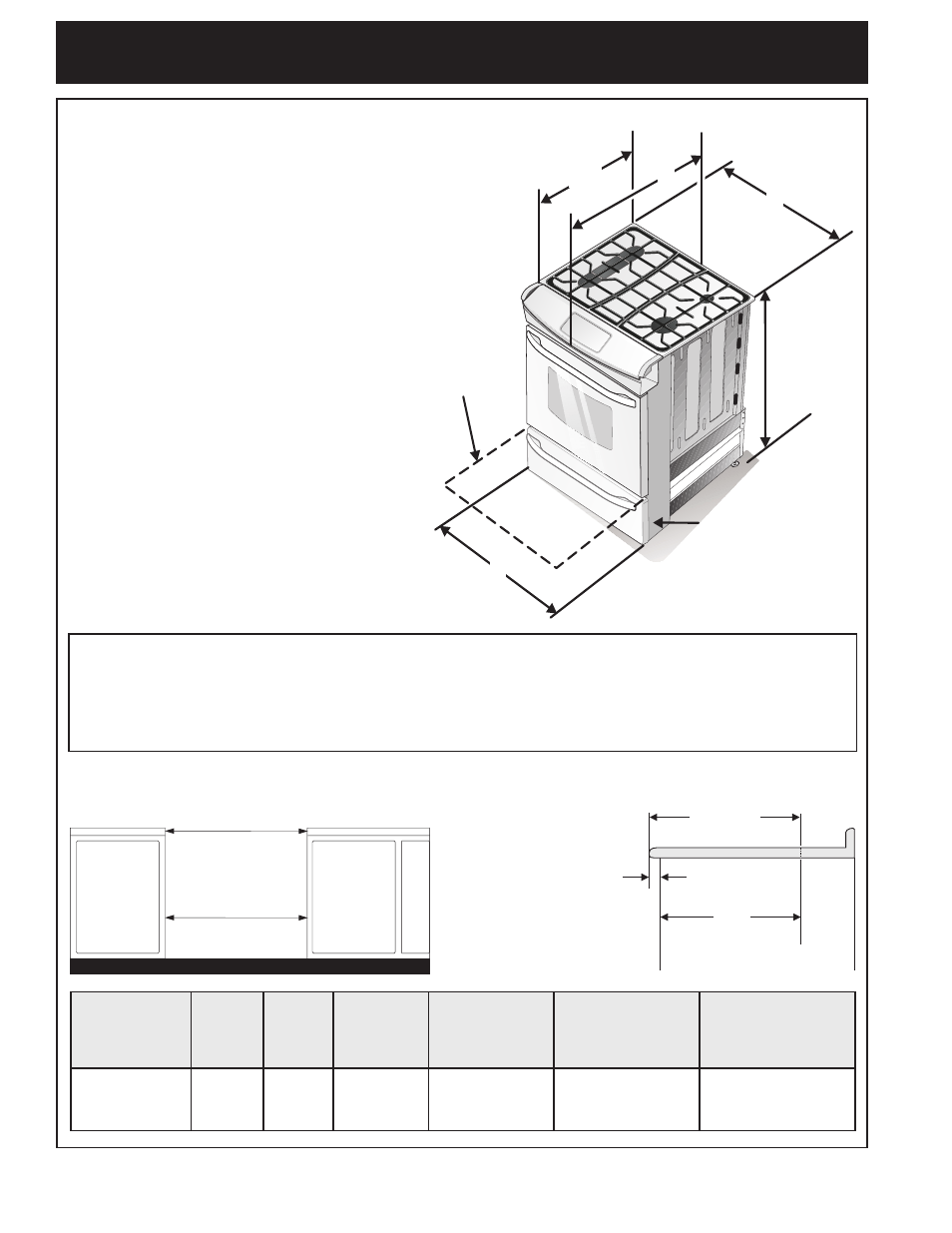

INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE ENCASTRABLE DE 30"
À ALIMENTATION MIXTE
(Modèles avec four électrique et plaque de cuisson à gaz)
21¾”
(55.25 cm)
D
C
A
B
NOTE:
1. Ne coincez pas le cordon d'alimentation ou le
conduit de gaz entre le mur et l'appareil.
2. Ne scellez pas l'appareil aux armoires latérales.
* IMPORTANT:
Pour une largeur de découpage (dimension E) plus grande que 30 1/16" (76,4 cm) et
pour éviter un bris de vitre, au moment d'insérer l'appareil dans le comptoir assurez‑vous qu'il est bien
centré dans l'ouverture. Levez les pattes de nivellement au maximum, insérez l'appareil dans le comptoir
et ensuite nivelez‑le.
Assurez‑vous que l'appareil est bien supporté par les pattes de
nivellement et non par la surface vitrifiée.
IMPORTANT:
La largeur du comptoir et de l'armoire
doit être égale à la largeur de découpage.
E
E
Porte
ouverte
(voir la
note 5)
Panneau
latéral
1 1/8"
(2,86 cm)
DEVANT
DU
CABINET
F
Ref.
22 7/8" (58,1 cm) min.
23 1/4" (59,05 cm) max.
(voir note 4)
A.
HAUTEUR
(sous la surface)
B.
LARGEUR
C.
LARGEUR
TABLE
CUISSON
D.
PROFONDEUR
À L'AVANT
DE LA
CUISINIÈRE
E.
LARGEUR DE
DÉCOUPAGE*
(Comptoir &
armoire)
F.
PROFONDEUR DE
DÉCOUPAGE
G.
HAUTEUR DU DESSUS
DE COMPTOIR
35 7/8" (91,1 cm)
36 5/8" (93 cm)
30"
(76,2 cm)
31½"
(80 cm)
28 5/16"
(71,9 cm)
30±1/16"
(76,2±0,15 cm)
21 ¾" (55,2 cm) Min.
22 1/8" (56,2 cm) Max
24" (61 cm) Min. Si un
dosseret est installé
35 7/8" (91,1 cm) Min.
36 5/8" (93 cm) Max.
3. Dégagement minimum de 24" (61 cm)
entre la plaque de cuisson et la bas de
l'armoire du haut lorsque le dessous de
l'armoire en bois ou en métal est protégé
par un celloderme retardateur de flammes
d'un minimum de ¼" (0,64 cm) recouvert
d'une feuille de métal MSG No. 28, d'acier
inoxydable d'un minimum de 0,015" (0,4
mm), d'aluminium de 0,024" (0,6 mm) ou
de cuivre de 0,020" (0.5 mm).
Dégagement minimum de 30" (76,2 cm)
lorsque l'armoire n'est pas protégée.
4. Notez que pour les ouvertures de moins
de 22 7/8" (58,1 cm), l'appareil dépassera
légèrement vers l'avant du comptoir.
5. Allouez au moins 19 ¼" (48,9 cm) d'espace
pour permettre l'ouverture de la porte du
four.
Dimension de l'appareil
