INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 30"
(Para Modelos con un Horno Eléctrico y una Estufa a Gas)
4
Conexión eléctrica a la cocina
(Estados Unidos)
Conexión del cable a tres alambres la
cocina
Si los códigos locales permiten la conexión del
conductor a tierra del armazón al alambre neutral del
cable de bronce del suministro eléctrico (vea figura 3).
1. Remover el tornillo el cual fija la cubierta del cable
(cubierta de acceso). Para exponer la terminal de
la estufa (vea Figura 2).
2. Utilizar los tuercas suministraron en el paquete
de la literatura para conectar la parte neutral
del cable de bronce de suministro eléctrico al
terminal plateado que se encuentra al centro del
bloque terminal y, conectar los otros alambres
a los terminales externos. Aparee los alambres
y los terminales según el color (alambres rojos
conectados al terminal derecho, alambres negros
conectados al terminal izquierdo) (vea figura 3).
3. Reemplazar la cubierta del cable usando el tornillo
quitado de la etapa 1.
Conexión del cable de cuatro conductores
a la cocina.
Donde los códigos locales NO permiten la conexión del
conductor a tierra del armazón al alambre neutral del
cable de bronce del suministro eléctrico (vea figura 4).
1. Remover el tornillo el cual fija la cubierta del cable
(cubierta de acceso). Para exponer la terminal de
la estufa (vea Figura 2).
2. Retire la correa de la base del bloque terminal
y del armazón del electrodoméstico. Retenga el
tornillo de la base.
3. Utilizar los tuercas suministraron en el paquete
de la literatura para conectar el alambre de tierra
(verde) del cable de bronce del suministro eléctrico
al armazón del electrodoméstico con el tornillo de
la base, usando el hoyo del armazón por donde
retiró la correa de la base (vea figura 4).
4. Conecte el alambre neutral (blanco) del cable de
cobre del suministro eléctrico al terminal plateado
del centro del bloque terminal y, conecte los otros
alambres a los terminales externos.
5. Reemplazar la cubierta del cable usando el tornillo
quitado de la etapa 1.

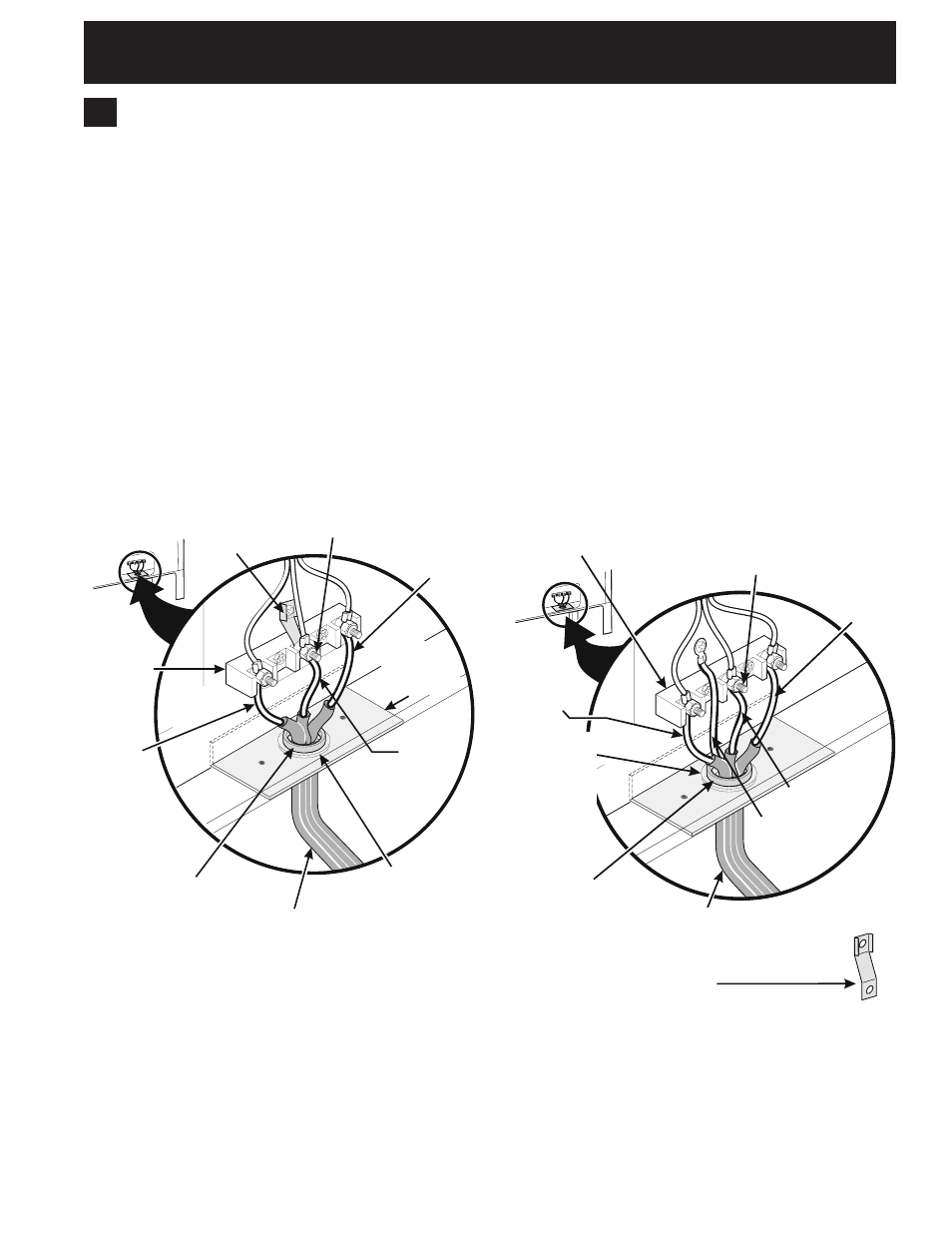

Figura 3
Terminal plata
Alambre
rojo
1 1/8" (2,9 cm)
Agujero de la
conexión directa.
Retira la arandela
pre-cortada para
1 3/8" (3,5 cm)
Dia. agujero.
Hacia el 240 V
Receptáculo.
Una arazadera de
releva provista debe de
estar instalada a está
ubicación.
Alambre
Negro
Bloque
terminal
Neutro
(Alambre
Blanco)
Banda de
puesta a tierra
Cordón de
la placa de
montaje
Figura 4
Bloque terminal
Terminal plata
Alambre
Rojo
Neutro
(Alambre
Blanco)
Puesta a
tierra (cable
de cobre)
Hacia el 240 V
receptáculo
Una arazadera de
releva provista debe
de estar instalada a
está ubicación.
1 1/8" (2,9 cm)
Dia. Agujero
de la conexión
directa. Retira
la arandela
pre-cortada
para 1 3/8"
(3,5 cm) dia.
agujero.
NOTA: Asegúrese de quitar la
banda de puesta a tierra provista.
Alambre
Negro
