22
INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA DE FUEL DUAL DE 30"
(Para Modelos con un Horno Eléctrico y una Estufa a Gas)
2
Estuche de cable del suministro
eléctrico (U.S.A.)
El utilizador es responsable de la conexión del cable del
suministro eléctrico al bloque de conexión situado detrás
del panel de acceso.
El electrodoméstico se puede conectar a través de un
cableado permanente "cableado duro"; cable de cobre
blindado armado o cable no-metálico flexible (cuando el
código local lo permite) o por medio de un kit de cable de
alimentación. Vea la gráfica (en la página siguiente) para
encontrar el tamaño mínimo del cable a utilizarse (el listado
general de la UL, código local puede diferenciar).
NOTA: La cocina corrediza eléctrica viene de fabrica
con un agujero de diámetro 1 1/8" (2,9 cm) come se
muestra en la figura 4. Si un agujero mas largo está
necesario retire la arandela de la pre-cortada.
El riesgo de fuego o de choque
eléctrico puede aparecer si usa el tamaño de cable
incorrecto, si las instrucciones de instalación no
son seguidas o si retira la abrazadera de releva.
Para casas sobre ruedas, nuevas instalaciones, en los
vehículos de recreativos o en las lugares donde los
códigos locales no permiten la conexión del conductor
de tierra al neutro, un ensamble de suministro eléctrico
de 4 conductores para estufas, calificado a 125/250
voltios mínimo, 30 Amperes mínimo, debe de ser
utilizado (ver la figura 5).
No desajuste las tuercas que
aseguran la conexión de la cocina al bloque
terminal cuando esté instalándola. El corte o la
perdida de corriente eléctrica puede ocurrir.
Peligro de choque eléctrico
• La conexión a tierra es requerida para este
electrodoméstico.
• No conecte al suministro eléctrico hasta que
el electrodoméstico este conectado a tierra de
manera permanente.
• Desconecte el suministro eléctrico hacia la
caja de empalmes antes de hacer la conexión
eléctrica.
• Este electrodoméstico debe ser conectado
a un sistema de alambres permanentes,
metálicos, conectados a tierra o una puesta a
tierra debe ser conectada al terminal de tierra
o un emplonbado al electrodoméstico.
El no seguir ninguna de estas instrucciones
podría causar fuego, heridas personales o
choques eléctricos.
3
Acceso a la terminal del bloque
y la correa de tierra (E.E. U.U.)
Este electrodoméstico fue
fabricado con el marco aterrizado a través de
una correa de conexión entre el neutral de
la fuente de alimentación y el marco. Si es
utilizado en los E.E. U.U., con un circuito nuevo
de instalación (1996 NEC), en casa sobre
ruedas o vehículo recreativo, donde el código
local no permite el atterizaje a través del
cable neutro (blanco) o en Canadá; remueva
la correa de aterrizaje del marco y corte el
otro extremo, cerca de la terminal de neutral.
Conecte el electrodoméstico de la forma usual.

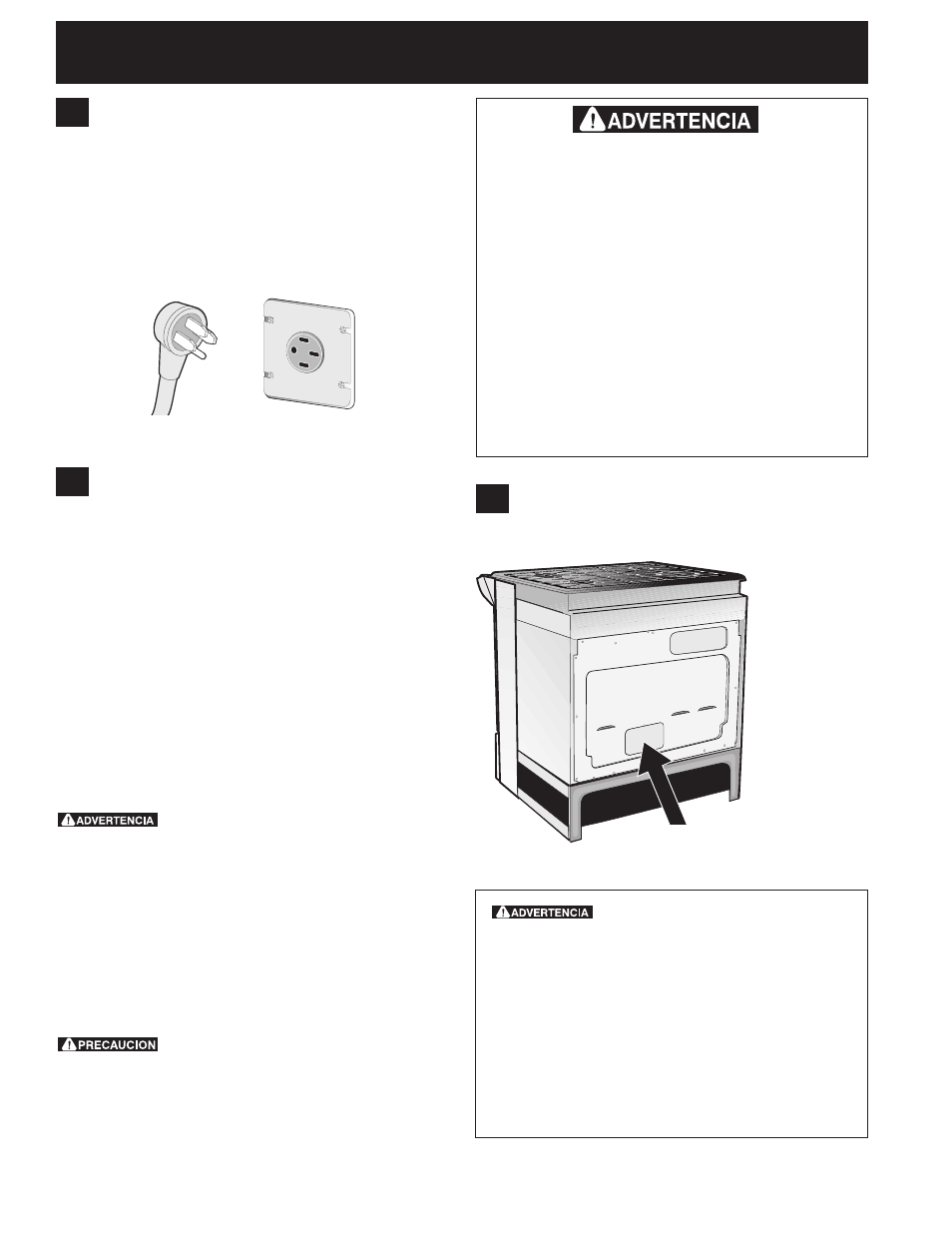

Estilo Canadá
Figura 1
1
Cordón de fuente de energía
conectado de fabrica (Canadá
solamente)
Esta estufa viene de fabrica equipada con un cordón
de fuente de energía (vea a la figura 1). El cordón
debe de ser conectado a una toma de corriente a tierra
de 120/240 voltios o de 120/208 voltios. Si no hay una
toma de corriente a tierra en la habitación, debe de ser
instalada por un técnico calificado.
Remover la cubierta del
cableado aquí para acceso de la
terminal de bloque. - Figura 2
