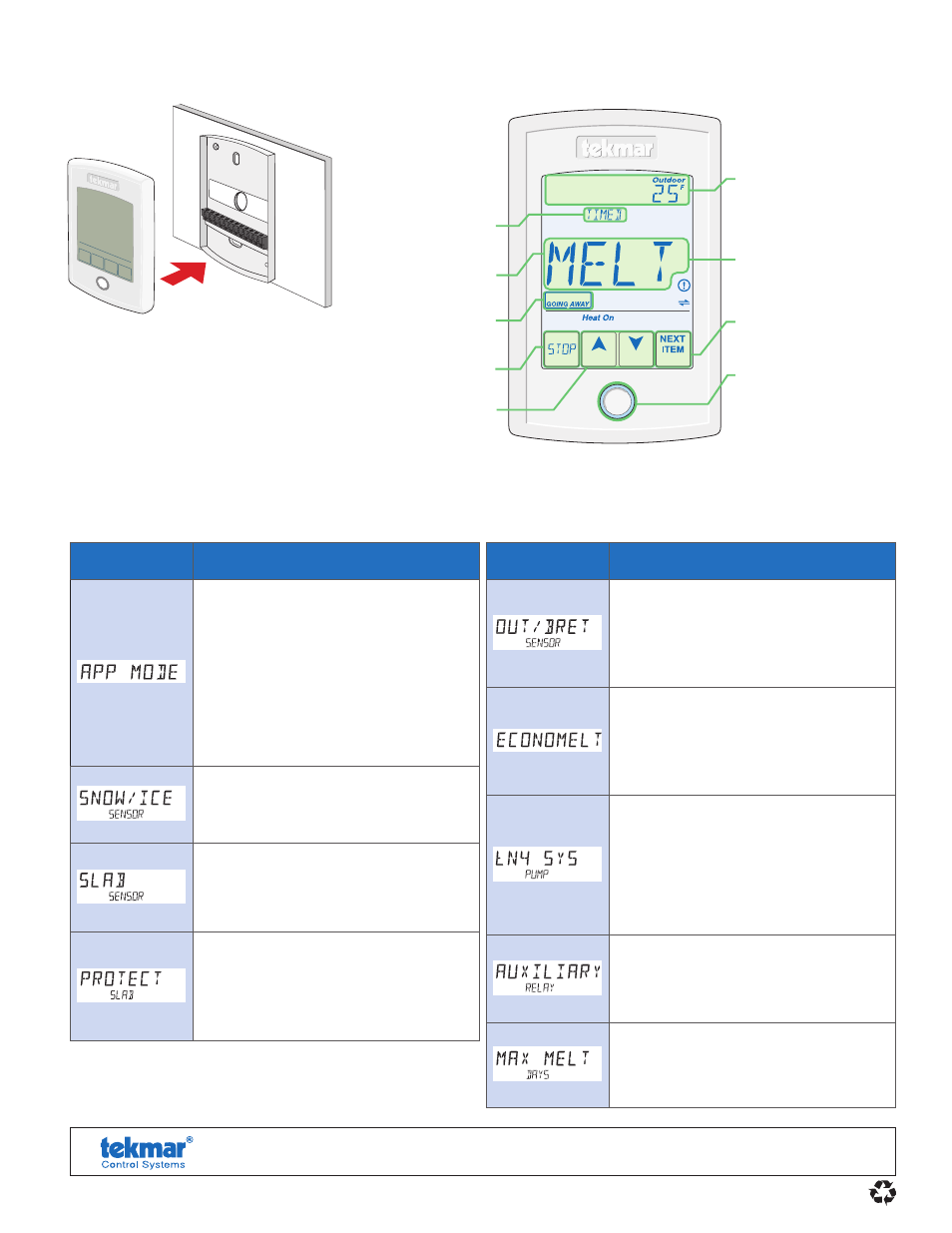

6. Installez le contrôle 7. Interface d’utilisateur
Home
Button
ENTER Home Button
Return to the
Home Screen
Press and hold for 3
seconds to access the
programming menus.
Touch to go to the
next setting
Touch to quickly enter
the View menu
Touch to
adjust settings
Operation
Field
Status Field
Touch to display
Run Time,
Outdoor & Slab
Temperature
Touch to
Melt or Stop
Touch to turn system
off while away
8. Paramètres critiques
Champ
d'élément
Description
MODE D'APPLICATION
Sélectionnez le mode d'application du contrôle.
PWM = Modulation de largeur d'impulsion
hydronique.
BOIL = Système de déneigement à chaudière
hydronique.
MIX = Système de déneigement à vanne
hydronique ou à pompe d’injection de chaleur.
ELEC = La fusion électrique des neiges.
090 = Détection der Neige / Glace Tandem
Par défaut = PWM
CAPTEUR NEIGE / GLACE
Sélectionnez si un capteur neige/glace 090 ou
094 ou un capteur de neige 095 est installé.
Par défaut = 090
CAPTEUR DE DALLE
Sélectionnez si un capteur de dalle 072 ou 073 est
installé pour mesurer la température de la dalle.
Par défaut = ON
DALLE DE PROTECTION
Sélectionnez si la dalle doit être protégée des
grands différentiels de température pour éviter
la fissuration du béton en raison de la contrainte
de traction élevée.
Par défaut = ON
Le Menu système fournit des paramètres sur la façon de configurer et de faire fonctionner l'équipement mécanique.
Champ
d'élément
Description
CAPTEUR DE RETOUR EXTERIEUR/
CHAUDIÈRE
Sélectionner si la borne de câblage Out/Bret (Ext/
RC) est connectée à un capteur extérieur ou de
retour chaudière.
Par défaut = OUT
ECONOMELT
EconoMelt permet à l'utilisateur d’enlever la neige
mécaniquement, puis démarrez manuellement
le système pour faire fondre la couche mince de
neige ou glace.
Par défaut = OFF
tekmarNet ® SYSTÈME DE POMPE
Sélectionnez si la pompe du système situé sur le
tekmarNet
® Système de contrôle doit fonctionner
quand la zone de fusion de la neige se chauffe.
Conditions : Le Mode d'application est défini sur la
valeur PWM, Boil (ébullition) ou Mix (mélange) et
type de chaudière défini sur CTRL (contrôle tN4).
Par défaut = ON
RELAIS AUXILIAIRE
Sélectionnez si le relais auxiliaire devrait
fonctionner en pompe système ou une alerte.
Par défaut = SYS
TEMPS MAXIMUM DE FUSION
Sélectionnez cette option pour limiter la durée
de la fusion.
Par défaut = 3,0 jours
Champ Status
Champ
d’opération
Toucher pour désactiver le
système de déplacement
Toucher pour régler
les paramètres
Toucher pour
fondre ou arrêter
Bouton daccueil. Revenir
à l’écran «Home» (Accueil)
depuis n’importe quel menu.
Appuyez et maintenez
enfoncé pendant 3
secondes pour accéder aux
menus de programmation
Appuyer dessus pour
afficher le moment de
l’exécution, température
extérieure et de dalle
Toucher pour rapidement
entrer dans le menu
Affichage (VIEW)
Toucher pour passer au
réglage suivant
Front
Base
Avant
