E-flite Park 250 Brushless Outrunner Motor 2200Kv User Manual
E-flite Hardware
DE
EN
3. If the carbon tube is not already attached to your plane, please
attach now and ensure you have proper clearance for the
propeller.
B
C
Contact Information
Country of Purchase
Horizon Hobby
Address
Phone Number/Email Address
United States of
America
Horizon Service Center
(Electronics and engines)
4105 Fieldstone Rd
Champaign, Illinois
61822 USA
877-504-0233
Online Repair Request:
visit www.horizonhobby.com/service
Horizon Product Support(All
other products)
4105 Fieldstone Rd
Champaign, Illinois
61822 USA
877-504-0233
United Kingdom
Horizon Hobby Limited
Units 1-4 Ployters Rd
Staple Tye
Harlow, Essex
CM18 7NS
United Kingdom
+44 (0) 1279 641 097
Germany
Horizon Technischer Service
Christian-Junge-Straße 1
25337 Elmshorn
Germany
+49 (0) 4121 2655 100
France
Horizon Hobby SAS
11 Rue Georges Charpak
77127 Lieusaint, France
+33 (0) 1 60 18 34 90
China
Horizon Hobby - China
Room 506, No. 97 Changshou Rd.
Shanghai, China 200060
+86 (021) 5180 9868
Compliance Information for the European Union
Declaration of Conformity
(in accordance with ISO/IEC 17050-1)
No. HH20120924U12
Product(s):
Park 250 BL Outrunner Motor,2200Kv
Item Number(s): EFLM1130
The object of declaration described above is in conformity with
the requirements of the specifications listed below, following the
provisions of the European EMC Directive 2004/108/EC:
EN55022:2010 + AC:2011
EN55024:2010
Signed for and on behalf of:
Horizon Hobby, Inc.
Champaign, IL USA
Sep 24, 2012
Instructions for disposal of WEEE by users in the
European Union
This product must not be disposed of with other waste.
Instead, it is the user’s responsibility to dispose of their
waste equipment by handing it over to a designated
collections point for the recycling of waste electrical and electronic
equipment. The separate collection and recycling of your waste
equipment at the time of disposal will help to conserve natural
resources and ensure that it is recycled in a manner that protects
human health and the environment. For more information about
where you can drop off your waste equipment for recycling, please
contact your local city office, your household waste disposal service
or where you purchased the product.
Steven A. Hall
Executive Vice President and Chief Operating Officer
International Operations and Risk Management
Horizon Hobby, Inc.
Park 250 Brushless Outrunner Instructions - EFLM1130
Park 250 Brushless Außenläufermotor - Anleitung - EFLM1130
HINWEIS
Alle Anweisungen, Garantien und anderen zugehörigen Dokumente
können im eigenen Ermessen von Horizon Hobby, Inc. jederzeit
geändert werden. Die aktuelle Produktliteratur finden Sie auf
horizonhobby.com unter der Registerkarte „Support“ für das
betreffende Produkt.
Spezielle Bedeutungen
Die folgenden Begriffe werden in der gesamten Produktliteratur
verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim
Betrieb dieses Produkts hinzuweisen:
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden,
können sich möglicherweise Sachschäden UND geringe oder keine
Gefahr von Verletzungen ergeben.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden,
ergeben sich wahrscheinlich Sachschäden UND die Gefahr von
schweren Verletzungen.
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden,
ergeben sich wahrscheinlich Sachschäden, Kollateralschäden
und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit
oberflächliche Verletzungen.
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung,
um sich vor dem Betrieb mit den Produktfunktionen vertraut zu
machen. Wird das Produkt nicht korrekt betrieben, kann dies zu
Schäden am Produkt
oder persönlichem Eigentum führen oder schwere Verletzungen
verursachen. Dies ist ein hochentwickeltes Hobby-Produkt. Es
muss mit Vorsicht und gesundem Menschenverstand betrieben
werden und benötigt gewisse mechanische Grundfähigkeiten. Wird
dieses Produkt nicht auf eine sichere und verantwortungsvolle
Weise betrieben, kann dies zu Verletzungen oder Schäden
am Produkt oder anderen Sachwerten führen. Dieses Produkt
eignet sich nicht für die Verwendung durch Kinder ohne direkte
Überwachung eines Erwachsenen. Versuchen Sie nicht ohne
Genehmigung durch Horizon Hobby, Inc., das Produkt zu zerlegen,
es mit inkompatiblen Komponenten zu verwenden oder auf
jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält
Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt
notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle
Anweisungen und Warnhinweise im Handbuch zu lesen und zu
befolgen, damit es bestimmungsgemäß betrieben werden kann
und Schäden oder schwere Verletzungen vermieden werden.
ACHTUNG: Dieses Produkt kann während des Betriebes
extrem heiß werden und zu Verbrennungen führen.
Nicht geeignet für Kinder unter 14
Jahren. Dies ist kein Spielzeug.
NOTICE
All instructions, warranties and other collateral documents are
subject to change at the sole discretion of Horizon Hobby, Inc. For
up-to-date product literature, visit horizonhobby.com and click on
the support tab for this product.
Meaning Of Special Language
The following terms are used throughout the product literature
to indicate various levels of potential harm when operating this
product:
NOTICE: Procedures, which if not properly followed, create a
possibility of physical property damage AND a little or no possibility
of injury.
CAUTION: Procedures, which if not properly followed, create the
probability of physical property damage AND a possibility of serious
injury.
WARNING: Procedures, which if not properly followed, create the
probability of property damage, collateral damage, and serious
injury OR create a high probability of superficial injury.
WARNING: Read the ENTIRE instruction manual to become
familiar with the features of the product before operating. Failure to
operate the product correctly can result in damage to the product,
personal property and cause serious injury.
This is a sophisticated hobby product and NOT a toy. It must be
operated with caution and common sense and requires some basic
mechanical ability. Failure to operate this Product in a safe and
responsible manner could result in injury or damage to the product
or other property. This product is not intended for use by children
without direct adult supervision. Do not attempt disassembly, use
with incompatible components or augment product in any way
without the approval of Horizon Hobby, Inc. This manual contains
instructions for safety, operation and maintenance. It is essential
to read and follow all the instructions and warnings in the manual,
prior to assembly, setup or use, in order to operate correctly and
avoid damage or serious injury.
CAUTION: This product can become extremely hot when in
use, which could lead to burns.
Age Recommendation:
Not for children under 14 years.
This is not a toy.
Thank you for purchasing the E-flite
®
Park 250 Brushless Outrunner
motor. This motor is ideal for 3D models 4-6 oz (115-170g), and
sport and scale models 6-12 oz (170-340g) or models requiring up
to 55 watts of power.
Features
• Ideal for 3D models 4-6 oz (115-170g) and sport and scale
models 6-12 oz (170-340g)
• Ideal for up to 55 watts
• Integrated prop saver design
• Designed for firewall mount or carbon tube mount
• Extremely quiet and lightweight - just .5 ounces (14 grams)
• Includes mount, mounting hardware, prop saver adapters,
prop adapter, and 2mm gold BL connectors
• Great lightweight outrunner for small indoor foamies
• Upgraded performance motor for indoor IPS and 180 motors
• High quality construction with ball bearings and hardened
steel shaft
• Slotted 12-pole outrunner design
Park 250 Specifications
Diameter: 22mm (.85 in)
Case Length: 23mm (.90 in)
Weight: 14 g (0.5 oz)
Shaft Diameter: 2mm (.08 in)
Kv: 2200 (rpms per volt)
Io: .45A @ 8V (no load current)
Ri: .25 ohms (resistance)
Continuous Current: 7A*
Max Burst Current: 8A*
Input Watts: 55
Cells: 2S Li-Po or 6 Ni-MH/Ni-Cd
Recommended Props: 5.5x4.5 to 8x6 ‘Slow Flyer’
NOTICE: The Maximum Operating Temperature is 220°F (104°C).
Adequate cooling is required for all motor operation at maximum
current levels. Maximum Burst Current duration is 15 seconds.
Adequate time between maximum burst intervals is required for
proper cooling and to avoid overheating the motor. Maximum
Burst Current rating is for 3D and limited motor run flights. Lack
of proper throttle management may result in damage to the motor
since excessive use of burst current may overheat the motor.
Battery Choices
We recommend E-flite
®
batteries for the Park 250 Brushless
Outrunner motor, depending on the airplane application. Battery
technology is constantly changing and manufacturers are improving
by updating older packs with new ones. Please refer to your model’s
manual or our website for recommended batteries.
Accessories and Spare Parts
See our website at www.E-fliteRC.com or www.horizonhobby.com
for more information about our products, including our brushless
motors. A specification comparison sheet is on our website so you
can compare the motors we offer.
EFLA110
Power Meter (measures power output in amps,
volts, watts, and capacity)
EFLA1010
10A Pro Brushless ESC
EFLA248
Gold Bullet Connector Set, 2mm (3)
EFLM1131
Shaft: Park 250 BL Outrunner
EFLM1132
Replacement Hardware: Park 250
EFLM1935
Prop Adapter (Bullet) with Set Screw, 2mm
EFLM1960
Carbon Fiber Tube, 6”, 8mm OD, 6mm ID:
Park 250
Operating Instructions
1. This brushless motor requires a sensorless brushless speed
control (electronic speed control or ESC). Failure to use the
correct ESC may result in damage to the motor and/or speed
control. Please refer to your ESC instructions for correct settings.
2. Where needed, install included 3 bullet connectors (EFLA248)
on the output wires of your ESC using solder and heat shrink
insulation (to prevent short circuiting). The 3 motor wires can be
connected in any order to the 3 ESC output wires or output port
on an ESC.
3. Make sure the motor turns in the correct direction for your model.
Change the direction the motor turns by changing the connection
of any 2 motor wires on the ESC.
4. Make sure the motor is mounted on the model to ensure good
air circulation during operation. The motor generates heat when
operated at maximum power. The user is responsible to ensure
the motor does not overheat. Overheating the motor is not
covered under any warranty.
5. Never cut or otherwise change the length or size of motor wires.
Remove connectors by heating and removing solder.
NOTICE: Any modification of the motor that is not approved by
Horizon, including changing the motor wires, may damage the
motor. It will also void the warranty and result in refusal of service
by Horizon.
CAUTION: Always keep hands and loose items away from
the propeller when the motor is connected to power. Failure to do
so could result in injury and/or property damage.
Changing Shaft Orientation
1. Loosen 2 screws on the front of the motor. Apply heat directly to
the head of a screw to free the screw from threadlock applied in
manufacturing.
NOTICE: Applying too much heat or applying heat to the whole
motor can damage the motor.
2. Remove from the shaft the small black E-clip that rests against
the bearing. Wrap the motor with a towel to capture the E-clip
when it is removed from the shaft.
3. Push the shaft through the motor. A small hammer is required to
lightly tap the shaft.
CAUTION: DO NOT bend or damage the motor shaft as
injury or property damage may result.
Replacement motor shafts (EFLM1141) are available for purchase.
4. Keep the shaft in the motor by installing an E-clip in the groove
on the end of the shaft and tightening 2 screws on the front of
the motor.
NOTICE: A small amount of threadlock may be used on the
screws. DO NOT use a large amount of threadlock that can get in
the motor.
Installation
Photo A shows installation of x-mount onto the motor.
1. Attach the aluminum x-mount to the fixed outer main shaft
housing and tighten the set screw to secure the mount to the
motor.
2. Attached the aluminum x-mount and motor to the outside of the
firewall using the two wood screws.
A
Photo B shows installation using a carbon fiber tube, with 8mm
OD, 6mm ID (EFLM1960 available separately). This is an option for
mounting the motor. You can cut down the carbon fiber tube to
meet your specific needs and attach to your foam or wood airplane
with glue.
1. Add a very small thin amount of RTV silicone onto the surface of
the fixed outer main shaft housing. The area is marked on photo
C. It is important that you add your silicone glue to the surface of
the outer main shaft housing and not to the inside of the carbon
fiber tube so that you do not get glue on the motor bearings.
2. Slide the motor into the carbon tube as shown. Let cure.
Vielen Dank für den Kauf des brushless Außenläufermotors E-flite
®
Park 250! Dieser Motor ist ideal für 3D-Modelle mit einem Gewicht
von 115 – 170 g, Sport- und maßstabgetreue Modelle mit einem
Gewicht von 170 – 340 g und für Modelle geeignet, die bis zu 55 W
Leistung benötigen.
Leistungsmerkmale
• Ideal geeignet für 3D-Modelle (115-170 g) sowie Sportmodelle und
maßstabgetreue Modelle (170-340 g)
• Ideal für bis zu 55 Watt Leistung geeignet
• Integriertes Propsaver-Design
• Wurde für die Firewall- oder Carbonröhre-Befestigung entwickelt
• Äußerst laufruhig und leicht - nur 14 g
• Halterung, Halterungs-Hardware, Propsaver-Adapter, Propadapter
und 2 mm-Gold-BL-Verbinder werden mitgeliefert
• Erstklassiger leichter Außenläufermotor für kleine Schaumflugzeuge
für drinnen
• Aktualisierter Performance-Motor für Indoor IPS- und 180-Motoren
• Qualitativ hochwertige Konstruktion mit Kugellager und Welle aus
gehärtetem Stahl
• 12-poliges Außenläufer-Design mit Nuten
Park 250 – Technische Daten
Durchmesser: 22 mm
Gehäuselänge: 23 mm
Gewicht: 14 g (
Wellendurchmesser: 2 mm
Kv: 2200 (U/min pro Volt)
Io: 0,45A bei 8V (Leerlaufstrom)
Ri: 0,25 Ohm (Widerstand)
Dauerstrom: 7A*
Max. Burst-Strom: 8A*
Eingangswattleistung: 55
Zellen: 2S Li-Po oder 6 Ni-MH/Ni-Cd
Empfohlene Props: 5,5x4,5 bis 8x6 „Slow Flyer“
HINWEIS: Die maximale Betriebstemperatur beträgt 104 °C.
Ausreichende Kühlung ist für den Motorbetrieb bei Maximalstrom
erforderlich. Dauer des maximalen Burst-Stroms beträgt 15
Sekunden. Ausreichend Zeit zwischen den maximalen Burst-
Intervallen ist erforderlich für eine angemessene Kühlung und
um eine Überhitzung des Motors zu vermeiden. Die maximale
Burst-Stromstärke ist für 3D und begrenzte Motorlaufzeit-Flüge
ausgelegt. Fehlendes Drossel-Management kann zu Motorschäden
führen, da eine übermäßige Verwendung von Burst-Strom den
Motor überhitzen kann.
Akkus
Je nach Flugzeuganwendung empfehlen wir E-flite
®
-Akkus für den
brushless Außenläufermotor Park 250. Die Akkutechnologie ändert
sich ständig und Hersteller nehmen Verbesserungen vor, indem
sie ältere Akkupacks durch neue ersetzen. Bitte lesen Sie in der
Bedienungsanleitung Ihres Modells oder auf unserer Website nach,
um Informationen zu empfohlenen Akkus zu erhalten.
Zubehör und Ersatzteile
Auf unserer Website www.E-fliteRC.com oder bei www.
horizonhobby.com finden Sie weitere Informationen über
unsere Produkte, einschließlich unserer brushless Motoren. Ein
Spezifikationsvergleichsblatt ist auf unserer Website aufgeführt,
damit Sie die von uns angebotenen Motoren vergleichen können.
EFLA110
Leistungsmessgerät (misst die Leistungsabgabe in
Ampere, Volt, Watt und Kapazität)
EFLA1010
10 A Pro – Brushless ESC
EFLA248
Gold-Rundsteckverbinder-Satz, 2 mm (3)
EFLM1131
Welle: Park 250 BL Außenläufer
EFLM1132
Ersatzkleinteile: Park 250
EFLM1935
Propadapter (Rundstecker) mit Stellschraube, 2 mm
EFLM1960
Carbonröhre, 15 cm, 8 mm Außendurchmesser, 6
mm Innendurchmesser: Park 250
Bedienungsanleitung
1. Dieser brushless Motor erfordert eine sensorlose, brushless
Drehzahlregelung (elektronische Drehzahlregelung; ESC =
Electronic Speed Control). Bei Verwendung einer inkorrekten
ESC kann der Motor und/oder die Drehzahlregelung beschädigt
werden. Die korrekten Einstellungen sind in der ESC-Anleitung
enthalten.
2. Falls erforderlich, installieren Sie die 3 mitgelieferten
Rundsteckverbinder (EFLA248) mit Lötzinn und
Wärmeschrumpfisolierung auf den ESC-Ausgangskabeln (um
Kurzschlüsse zu vermeiden). Die 3 Motorkabel können in
beliebiger Reihenfolge an den 3 ESC-Ausgangskabeln oder dem
Ausgangsanschluss einer ESC angeschlossen werden.
3. Vergewissern Sie sich, dass sich der Motor in die richtige
Richtung für Ihr Modell dreht. Ändern Sie die Richtung der
Motordrehung, indem Sie den Anschluss von 2 beliebigen
Motorkabeln an der ESC ändern.
4. Stellen Sie sicher, dass der Motor so auf dem Modell montiert ist,
dass eine gute Luftzirkulation während des Betriebs gewährleistet
ist. Der Motor erzeugt Wärme, wenn er mit maximaler Leistung
betrieben wird. Der Benutzer ist dafür verantwortlich, dass der
Motor nicht überhitzt. Eine Überhitzung des Motors wird unter
keiner Garantie abgedeckt.
5. Die Länge oder Größe der Motorkabel darf niemals beschnitten
oder anderweitig verändert werden. Entfernen Sie die
Rundsteckverbinder durch Erwärmen und Entfernen des Lötzinns.
HINWEIS: Jede von Horizon nicht genehmigte Änderung des
Motors, inklusive wechsel der Anschlußkabel kann diesen
beschädigen. Damit wird die Garantie unwirksam und Horizon
Hobby lehnt den Service für diese Produkte ab.
ACHTUNG: Halten Sie stets die Hände und lose
Gegenstände vom Propeller entfernt, wenn der Motor an die
Stromversorgung angeschlossen ist. Eine Nichtbeachtung kann
Verletzungen und/oder Sachschäden zur Folge haben.
Ändern der Wellenausrichtung
1. 1. Die beiden Schrauben an der Motor-Vorderseite lockern.
Wärme direkt auf den Schraubenkopf anwenden, um die
Schraube vom werkseitig angebrachten Gewindesicherungsmittel
zu befreien.
HINWEIS: Wenn zu viel Wärme oder Wärme auf den ganzen Motor
angewendet wird, kann dieser beschädigt werden.
2. 2. Den schwarzen E-Clip, der am Lager anliegt, von der Welle
entfernen. Den Motor mit einem Handtuch umwickeln, um den
E-Clip aufzufangen, wenn er von der Welle entfernt wird.
3. 3. Die Welle durch den Motor drücken. Mit einem kleinen
Hammer leicht auf die Welle klopfen.
ACHTUNG: Die Motorwelle NICHT verbiegen oder
beschädigen, um mögliche Verletzungen oder Sachschäden zu
vermeiden. Ersatz-Motorwellen (EFLM1141) sind erhältlich.
4. Die Welle durch Anbringen des E-Clips in der Nut am Ende der
Welle im Motor festhalten und die 2 Schrauben an der Motor-
Vorderseite anziehen.
HINWEIS: Eine kleine Menge Gewindesicherungsmittel kann
für die Schrauben verwendet werden. EINE große Menge
Gewindesicherungsmittel verwenden, da dies zu Schäden am
Motor führen kann.
Einbau
Foto a. zeigt die Befestigung der x-Halterung am Motor.
1. Befestigen Sie die Aluminium-x-Halterung am Gehäuse der
äußeren Hauptwelle und ziehen Sie die Stellschraube an, um die
Halterung am Motor zu sichern.
2. Befestigen Sie die Aluminium-x-Halterung und den Motor an der
äußeren Firewall und verwenden Sie dazu zwei Holzschrauben.
A
1-Year Limited Warranty
What this Warranty Covers
Horizon Hobby, Inc., (Horizon) warrants to the original purchaser that
the product purchased (the “Product”) will be free from defects in
materials and workmanship for a period of 1 year from the date of
purchase.
What is Not Covered
This warranty is not transferable and does not cover (i) cosmetic
damage, (ii) damage due to acts of God, accident, misuse, abuse,
negligence, commercial use, or due to improper use, installation,
operation or maintenance, (iii) modification of or to any part of the
Product, (iv) attempted service by anyone other than a Horizon
Hobby authorized service center, (v) Product not purchased from
an authorized Horizon dealer, or (vi) Product not compliant with
applicable technical regulations.
OTHER THAN THE EXPRESS WARRANTY ABOVE, HORIZON
MAKES NO OTHER WARRANTY OR REPRESENTATION, AND
HEREBY DISCLAIMS ANY AND ALL IMPLIED WARRANTIES,
INCLUDING, WITHOUT LIMITATION, THE IMPLIED WARRANTIES
OF NON-INFRINGEMENT, MERCHANTABILITY AND FITNESS FOR
A PARTICULAR PURPOSE. THE PURCHASER ACKNOWLEDGES
THAT THEY ALONE HAVE DETERMINED THAT THE PRODUCT WILL
SUITABLY MEET THE REQUIREMENTS OF THE PURCHASER’S
INTENDED USE.
Purchaser’s Remedy
Horizon’s sole obligation and purchaser’s sole and exclusive remedy
shall be that Horizon will, at its option, either (i) service, or (ii)
replace, any Product determined by Horizon to be defective. Horizon
reserves the right to inspect any and all Product(s) involved in a
warranty claim. Service or replacement decisions are at the sole
discretion of Horizon. Proof of purchase is required for all warranty
claims. SERVICE OR REPLACEMENT AS PROVIDED UNDER THIS
WARRANTY IS THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY.
Limitation of Liability
HORIZON SHALL NOT BE LIABLE FOR SPECIAL, INDIRECT,
INCIDENTAL OR CONSEQUENTIAL DAMAGES, LOSS OF PROFITS OR
PRODUCTION OR COMMERCIAL LOSS IN ANY WAY, REGARDLESS
OF WHETHER SUCH CLAIM IS BASED IN CONTRACT, WARRANTY,
TORT, NEGLIGENCE, STRICT LIABILITY OR ANY OTHER THEORY
OF LIABILITY, EVEN IF HORIZON HAS BEEN ADVISED OF THE
POSSIBILITY OF SUCH DAMAGES. Further, in no event shall the
liability of Horizon exceed the individual price of the Product on
which liability is asserted. As Horizon has no control over use, setup,
final assembly, modification or misuse, no liability shall be assumed
nor accepted for any resulting damage or injury. By the act of use,
setup or assembly, the user accepts all resulting liability. If you
as the purchaser or user are not prepared to accept the liability
associated with the use of the Product, purchaser is advised to
return the Product immediately in new and unused condition to the
place of purchase.
Law
These terms are governed by Illinois law (without regard to conflict
of law principals). This warranty gives you specific legal rights,
and you may also have other rights which vary from state to state.
Horizon reserves the right to change or modify this warranty at any
time without notice.
WARRANTY SERVICES
Questions, Assistance, and Services
Your local hobby store and/or place of purchase cannot provide
warranty support or service. Once assembly, setup or use of the
Product has been started, you must contact your local distributor
or Horizon directly. This will enable Horizon to better answer your
questions and service you in the event that you may need any
assistance. For questions or assistance, please visit our website at
www.horizonhobby.com, submit a Product Support Inquiry, or call
877.504.0233 toll free to speak to a Product Support representative.
Inspection or Services
If this Product needs to be inspected or serviced and is compliant in
the country you live and use the Product in, please use the Horizon
Online Service Request submission process found on our website
or call Horizon to obtain a Return Merchandise Authorization (RMA)
number. Pack the Product securely using a shipping carton. Please
note that original boxes may be included, but are not designed
to withstand the rigors of shipping without additional protection.
Ship via a carrier that provides tracking and insurance for lost or
damaged parcels, as Horizon is not responsible for merchandise
until it arrives and is accepted at our facility. An Online Service
Request is available at Horizon Hobby Service Center. If you do not
have internet access, please contact Horizon Product Support to
obtain a RMA number along with instructions for submitting your
product for service. When calling Horizon, you will be asked to
provide your complete name, street address, email address and
phone number where you can be reached during business hours.
When sending product into Horizon, please include your RMA
number, a list of the included items, and a brief summary of the
problem. A copy of your original sales receipt must be included
for warranty consideration. Be sure your name, address, and RMA
number are clearly written on the outside of the shipping carton.
NOTICE: Do not ship LiPo batteries to Horizon. If you
have any issue with a LiPo battery, please contact the
appropriate Horizon Product Support office.
Warranty Requirements
For Warranty consideration, you must include your original
sales receipt verifying the proof-of-purchase date. Provided
warranty conditions have been met, your Product will be serviced or
replaced free of charge. Service or replacement decisions are at the
sole discretion of Horizon.
Non-Warranty Service
Should your service not be covered by warranty, service
will be completed and payment will be required without
notification or estimate of the expense unless the expense
exceeds 50% of the retail purchase cost. By submitting the
item for service you are agreeing to payment of the service without
notification. Service estimates are available upon request. You must
include this request with your item submitted for service. Non-
warranty service estimates will be billed a minimum of ½ hour of
labor. In addition you will be billed for return freight. Horizon accepts
money orders and cashier’s checks, as well as Visa, MasterCard,
American Express, and Discover cards. By submitting any item
to Horizon for service, you are agreeing to Horizon’s Terms and
Conditions found on our website Horizon Hobby Service Center.
ATTENTION: Horizon service is limited to Product compliant
in the country of use and ownership. If received, a non-
compliant Product will not be serviced. Further, the sender
will be responsible for arranging return shipment of the
un-serviced Product, through a carrier of the sender’s
choice and at the sender’s expense. Horizon will hold non-
compliant Product for a period of 60 days from notification,
after which it will be discarded.

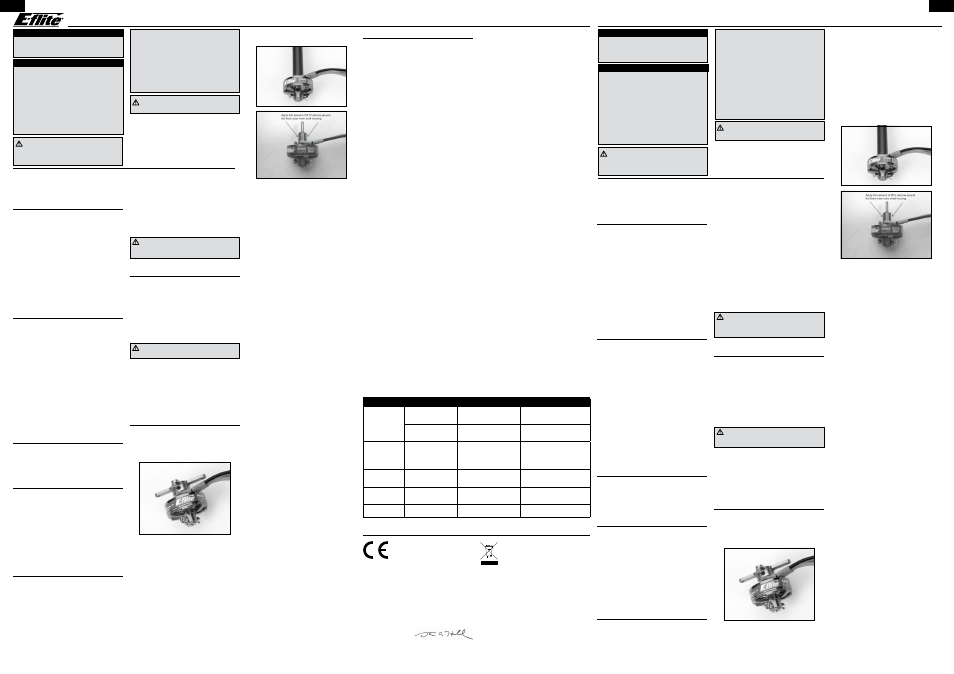

Foto B zeigt die Installation mit einer Carbonröhre, mit 8 mm
Außendurchmesser, 6mm Innendurchmesser (EFLM1960 separat
erhältlich). Dies ist eine Option für die Befestigung des Motors.
Sie können die Carbonröhre auf Ihre speziellen Anforderungen
zurechtschneiden und an Ihrem Schaum- oder Holzflugzeug mit
Kleber befestigen.
1. Tragen Sie eine sehr dünne Schicht RTV-Silikon auf die
Oberfläche des feststehenden Hauptwellen-Außengehäuses
auf. Dieser Bereich ist auf dem Foto C markiert. Es ist
wichtig, dass Sie den Silikonkleber auf die Fläche des äußern
Hauptwellengehäuses und nicht auf Innenseite der Carbonröhre
auftragen, damit kein Kleber an das Motorlager gelangt.
2. Schieben Sie den Motor in die Carbonröhre wie auf der Abbildung
gezeigt. Lassen Sie den Kleber aushärten.
3. Wenn die Carbonröhre noch nicht am Flugzeug befestigt ist,
dann befestigen Sie diese jetzt und achten dabei auf ausreichend
Abstand zum Propeller.
B
C
