H I N K L E Y L I G H T I N G 33000 Pin Oak Parkway Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com





Assembly Instructions

Item No. 2232

start here

1. Find a clear area in which you can work.
2. Unpack fixture from the carton.
3. Carefully review instructions prior to assembly.

***

The construction of this fixture will be accomplished by

first assembling the main body of the fixture, installing the
glass, attaching the mounting strap to the junction box,
making all necessary electrical connections, and mounting
fixture to the ceiling.

1. To lamp fixture start by removing the top (B) by unscrewing

the four screws (A), then lamp accordingly. - see Drawing 1

2. To assemble fixture to the cage first align the screw hole on

the top of the fixture (B) with the screw holes on the top of
the cage (C) and set into place.

1. Prior to installation you must install the Glass (G) into the

fixture cage before mounting the fixture to the wall. - see
Drawing 2.

2. Proceed by inserting the glass down into the top opening of

the cage (1).

3. Place the glass clip (3) over the glass (G) and line up the screw

hole in the glass clip (3) with the screw hole in the top of the
cage (1) and thread in the screw (2) into the top of the cage
(1).

1. Then thread the screws (A) into the underside of the top of

the cage (C) until tight to secure the cage to the top of the
fixture. --- see Drawing 1.

SAFETY WARNING: READ WIRING AND GROUNDING
INSTRUCTIONS (IS 18) AND ANY ADDITIONAL DIRECTIONS. TURN
POWER SUPPLY OFF DURING INSTALLATION. IF NEW WIRING IS
REQUIRED, CONSULT A QUALIFIED ELECTRICIAN OR LOCAL
AUTHORITIES FOR CODE REQUIREMENTS

Please refer to the hanging instruction sheet (I.S. 19) provided
to continue installation of this fixture. Then refer back to this
sheet to install glass.





Les Instructions D’assemblage


Item No. 2232

commencez ici

1. Trouvez un espave libre dans lequel vous pouvez travailler.
2. Déballez appareil de la boîte.
3. Examinez attentivement les instructions avant le montage.

***

La construction de cet appareil sera accompli par la premiére

assemblage du corps principal de l’appareil, toutes les connexions
électriques nécessaires, puis de monter le dispositif de poste pré-
installé.

1. Pour lampe luminaire Commencez par enlever le haut (B) en

dévissant les quatre vis (A), puis la lampe en conséquence --- Voir
Schéma 1.

2. Pour assembler fixation á la cage d’abord aligner le trou de vis sur

le dessus de l’appareil (B) avec les trous de vis sur le dessus de la
cage (C) et mis en place.

1. Avant l’installation, vous devez installer le verre (G) dans la cage

de l’appareil avant de monter l’appareil au mur --- Voir Schéma 2.

2. Proceéder par l’insertion de l vitre res le bas dans l’ouverture

supérieure de la cage (1).

3. Placer le clip de verre (3) sur la vitre (G) et aligner le trou de vis

dans l’élément de verre (3) avec le trou de vis dans la partie
supérieure de la cage (1).

1. Ensuite, enfiler la vis (A) dans la partie inférieure de la partie

supérieure de la cage (C) jusquá ce serré pour assurer la cage vers
le haut de l’appareil --- Voir Schéma 1.

AVERTISSEMENT DE SECURITE: LIRE CABLAGE ET INSTRUCTIONS DE
MISE (IS 18), ET TOUTE AUTRE INSTRUCTION. COUPER
L’ALIMENTATION ELECTRIQUE PENDANT L’ONSTALLATION. SI DE
NOUVELLES CABLAGE N’EST NECESSAIRE, CONSULTEZ UN
ELECTRICIEN QUALIFIE OU AUTORITES LOCALES POUR EXIGENCES DU
CODE..

S’il vous plait de referrer á la notice d’utilisation suspendus (IS19)
prévu pour continuer l’installation de cet accessoire. Puis se référer
á cette fiche pour rinstaller du verre.

1.





Instrucciones de montaje


Item No. 2232

empezar aquí

1. Busque un lugar claro en el que se puede trabajar.
2. Desembale accesorio de la caja.
3. Revise cuidadosamente las Instrucciones antes del montaje.

***

La constucción de este aparato se llevará a cabo, en primer lugar

el montaje del cuerpo principal dek aoarato, por lo que todas las
conexiones eléctricas necesarias, entonces el montaje de la luminairia
de poste pre-instalado.

1. Para accesorio de la lámpara de inicio quitando la tapa (B)

aflojando los cuatro tornillos (A), luego de la lámpara en
consecuencia --- Véase la Figura 1.

2. Para ek monaje de dijación a la jaula primero alinee el orificio del

tornillo en la parte superior del aparato (B) con los orificios de los
tornillos en la parte supperior de la jaula (C) y coloque en su lugar.

1. Antes de la instalación, debe instalar el vidrio (G) en la jaula

aparato antes de montar el aparato a la pared --- Véase la Figura 2.

2. Proceder mediante la inserción de la copa en la abertura superior

de la jaula (1).

3. Coloque el clip de vidrio (3) sobre el cristal (G) y alinee el orificio

del tornillo en el clip de vidrio (3) con el orificio del tornillo en la
parte superior de la jaula (1) y el hilo de rosca en el tornillo (2) en
la parte superior de la jaula (1).

Por favor, consulte la hoja de Instrucciones que cuelga (IS19),
siempre para continuar la instalación de este accesorio. A
continuación, hacer referencia a esta hoja para instalar vidrio.

ADVERTENCIA DE SEGURIDAD: LEA LAS INSTRUCCIONES DE CABLEADO
Y LA TIERRA (IS 18), E INSTRUCCIONES ADICIONALES. APAUGE LA
ALIMENTACIÓN DE CORRIENTE DURANTE LA INSTALACIÓN. SI SE
REQUIERE NUEVO CABLEADO, CONSULTE CON UN ELECTRICISTA O
AUTHORIDADES LOCALES PARA REQUISITOS DEL CÓDIGO.

Haga las conexiones eléctricas de los cables de alimentación a los
cables conductores accesorio. Consulte la hoja de instrucciones (IS
18) y siga las instrucciones para hacer todas las conexiones necesarias
a continuación de este accesorio.

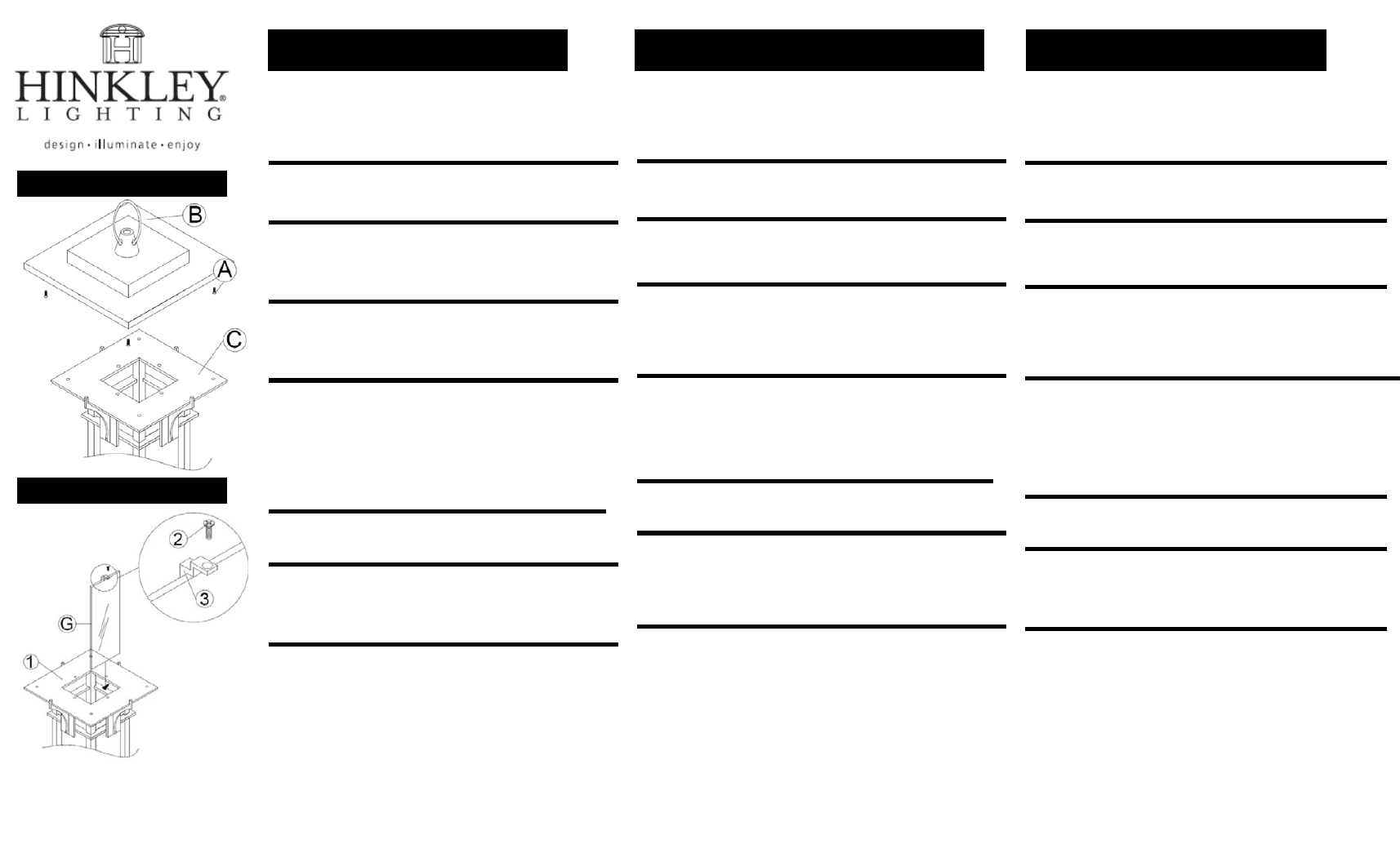

Drawing 2 – Glass Installation

Drawing 1 – Fixture Mounting
