Conexões de rede – Rockwell Automation 6182 Industrial Computer Installation Instructions User Manual
Page 90

90
Computador Industrial RAC6182
Publicação 6182-IN001D-MU-P
Conexões de Rede
O Computador Industrial RAC6182 suporta cabos Ethernet CAT5 de par de fio
trançado com conectores RJ45 e com capacidade para transferir 100 Mbps de
dados na rede. A cablagem blindada é requisitada para atender aos padrões da CE.
Um anel de ferrite acompanha o Computador Industrial RAC6182 e foi projetado
para ser usado com um cabo Ethernet conectado a um RAC6182. Instale o anel
para suprimir as emissões e interferências eletromagnéticas. O anel é necessário
para atender a diretriz EMC da União Européia.
Para ser realmente eficiente, o anel de ferrite deve ser colocado no cabo em que o
RAC6182 estiver conectado.
Para instalar o anel de ferrite:
1. Prenda o anel de forma que ele envolva todo o cabo.
2. Pressione o invólucro plástico até que se encaixe com ao anel.
3. Verifique se o anel está totalmente lacrado.

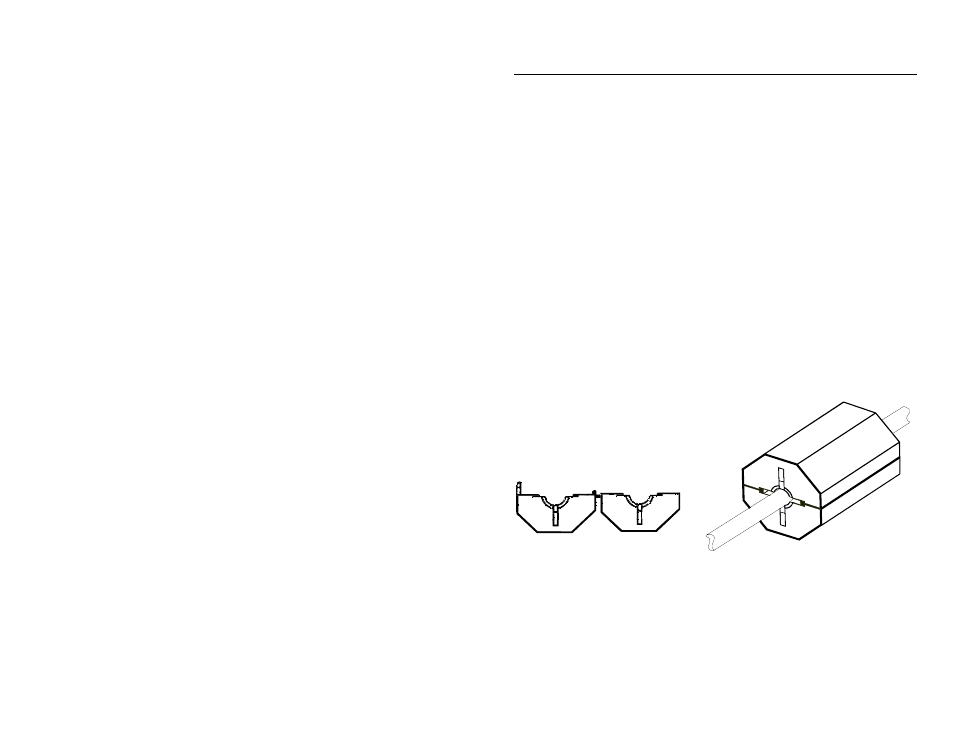

Ferrite Collar
Folded Around Cable
Open Ferrite Collar
(Side View)
Anel de Ferrite
Preso ao Redor do Cabo
Anel de Ferrite Aberto
(Vista Lateral)
Anel de Ferrite Aberto
(Vista Lateral)
