Connexion réseau – Rockwell Automation 6182 Industrial Computer Installation Instructions User Manual
Page 30

30
Station industrielle RAC6182
Publication 6182-IN001D-MU-P
Connexion réseau
La station RAC6182 comporte des connecteurs RJ45 pour réseau Ethernet de
100 Mb/s (câblage CAT5). Un câblage blindé est requis pour la conformité CE.
Une perle de ferrite est livrée avec la station RAC6182. Elle doit être installée sur
le câble Ethernet connecté à la station RAC6182 pour éliminer les émissions et les
interférences électromagnétiques. Cette perle est requise pour la conformité à la
directive CEM de l'Union européenne.
Pour être efficace, la perle doit être placée sur le câble, à la sortie de la RAC6182.

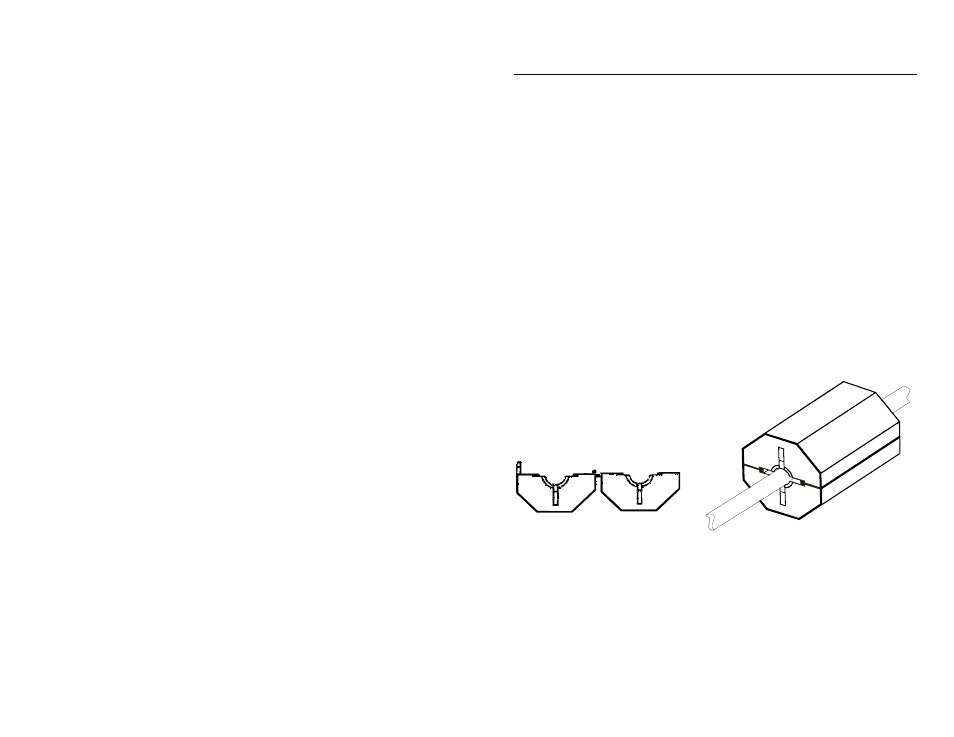

Installation de la perle de ferrite :
1. Enserrez le câble avec la perle.
2. Appuyez sur le boîtier en plastique jusqu'à ce que la perle s'enclenche.
3. Vérifiez que la perle est bien verrouillée.
Ferrite Collar
Folded Around Cable
Open Ferrite Collar
(Side View)
Perle de ferrite fixée
autour du câble
Perle de ferrite ouverte
(Vue latérale)
Perle de ferrite ouverte
(Vue latérale)
