12 Clip di montaggio
Publication 2711P-IN006B-MU-P - March 2007

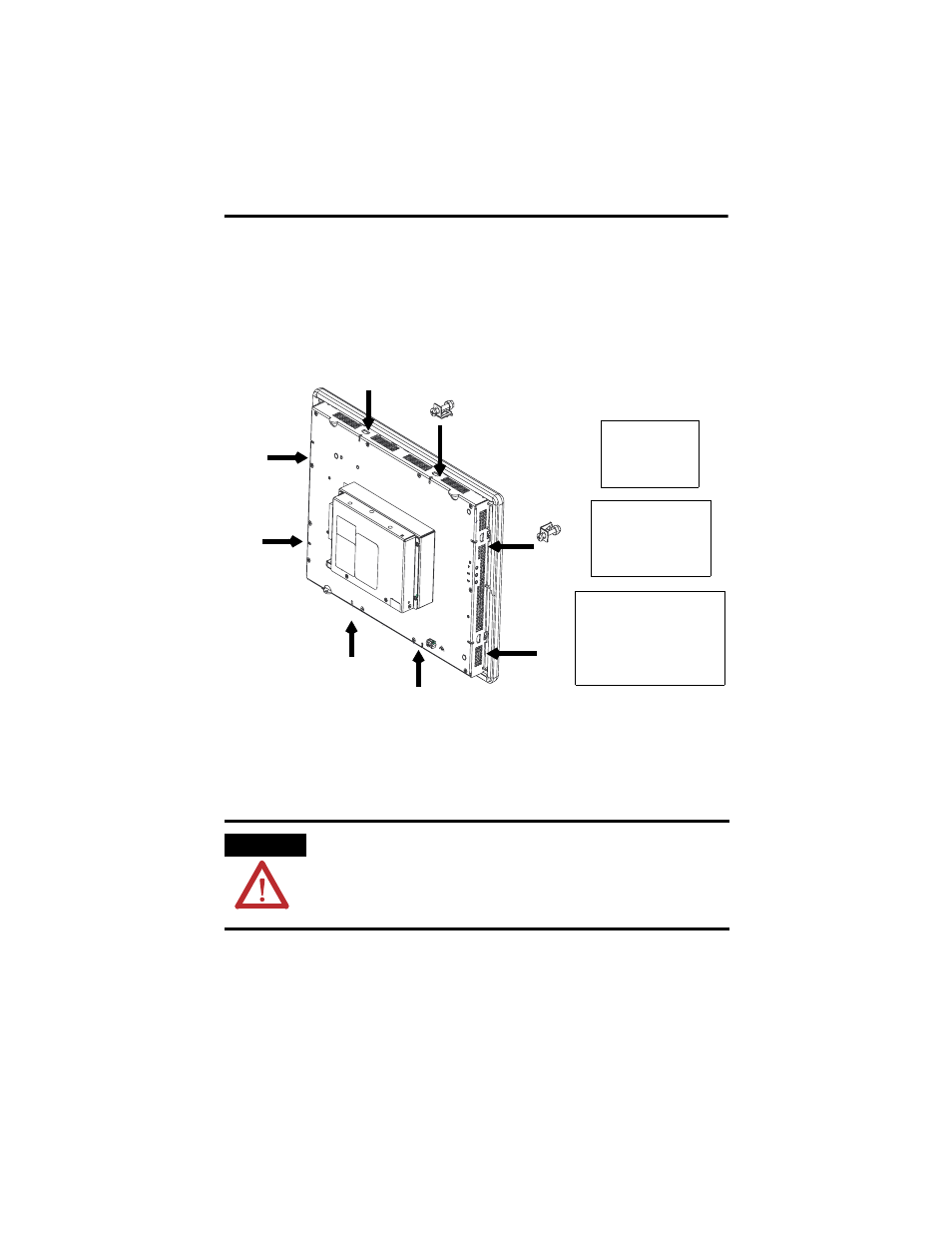

Per installare le clip di montaggio:
1. Installare le clip di montaggio sul terminale. Il numero di clip varia per
ciascun dispositivo.
Le estremità delle clip vanno inserite nei fori presenti sul terminale. Avvitare
a mano le viti delle clip di montaggio fino a quando la guarnizione risulta
completamente aderente alla superficie di montaggio.
2. Stringere alterntivamente le viti delle clip di montaggio con una coppia di:
• 1,13 Nm (10 pollici-libbra) per il RAC6182
• 0,90…1,1 Nm (8…10 pollici-libbra) per PanelView Plus 2711P e
PanelView Plus CE 2711P
Non stringere troppo.
ATTENZIONE
Avvitare le clip di montaggio secondo la coppia consigliata per fornire una
tenuta corretta ed evitare danni al dispositivo. Allen-Bradley non è
responsabile per eventuali danni causati da acqua o agenti chimici al
dispositivo o ad altre apparecchiature all'interno della custodia dovuti ad
un'installazione errata.
4 clip
1
4
3
2
6 clip
2
4
6
5
1
3
8 clip
1
2
3
4
5
6
7
8
Sequenze di avvitamento
consigliate.
