Barramento de alimentação Kinetix 2000 47
Publicação 2093-IN004A-MU-P – Dezembro 2006
Siga estas etapas para montar um barramento de alimentação Kinetix 2000.
1.
Reserve a posição de seu barramento de alimentação no gabinete.
Para recomendações de layout do painel, consulte o Kinetix 2000 Multi-axis Servo
Drive User Manual, publicação 2093-UM001. As dimensões do furo de montagem
são fornecidas na figura e na tabela.
2.
Conecte o barramento de alimentação ao painel.
AS ferramentas de montagem recomendadas são parafusos M4.
Para as técnicas de ligação para reduzir efetivamente o ruído de alta freqüência,
consulte o System Design for Control of Electrical Noise Reference Manual,
publicação GMC-RM001.
3.
Aperte todos os torquímetros de fixação.
4.
Conecte a cinta de aterramento trançada entre o parafuso de aterramento e o
aterramento garantido no painel, conforme mostrado na figura abaixo.

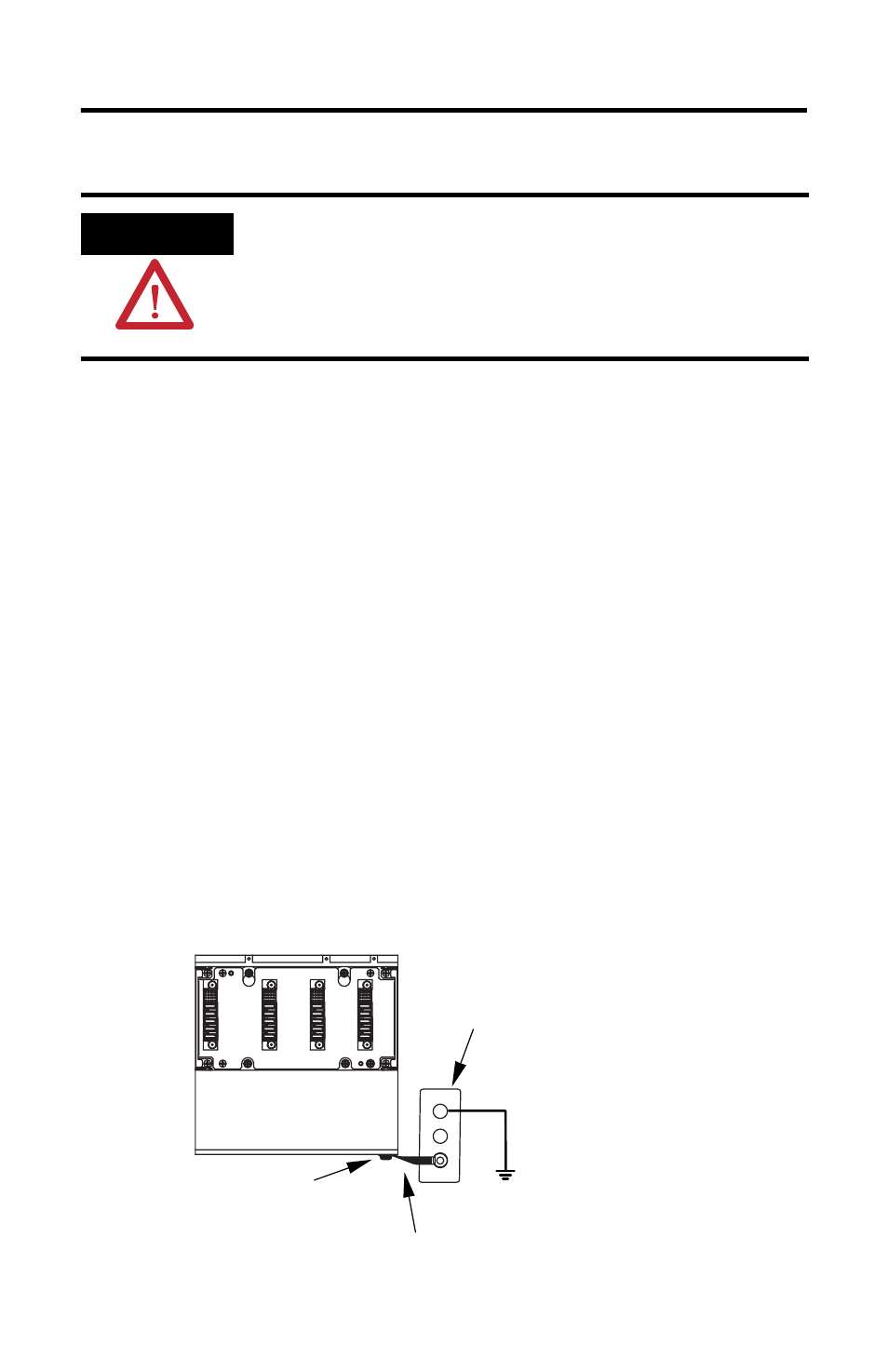

Conexão da cinta de aterramento trançada
ATENÇÃO
Estes procedimentos presumem que você preparou seu painel e
compreende como ligar seu sistema.
Consulte o Kinetix 2000 Multi-axis Servo Drive User Manual, publicação
2093-UM001, para instruções detalhadas sobre como aterrar e ligar seu
barramento de alimentação.
Cinta de aterramento trançada
100 mm (3,9 pol.)
Grade de aterramento ou alimentação
Aterramento de distribuição
Painel aterrado
Barra de terra
Barramento de alimentação Kinetix 2000
(2093-PRS3 mostrado)
Barramento de Alimentação
Pino de aterramento
