Acessório de Saída Digital 39
Publicação 6180W-IN003B-MU-P

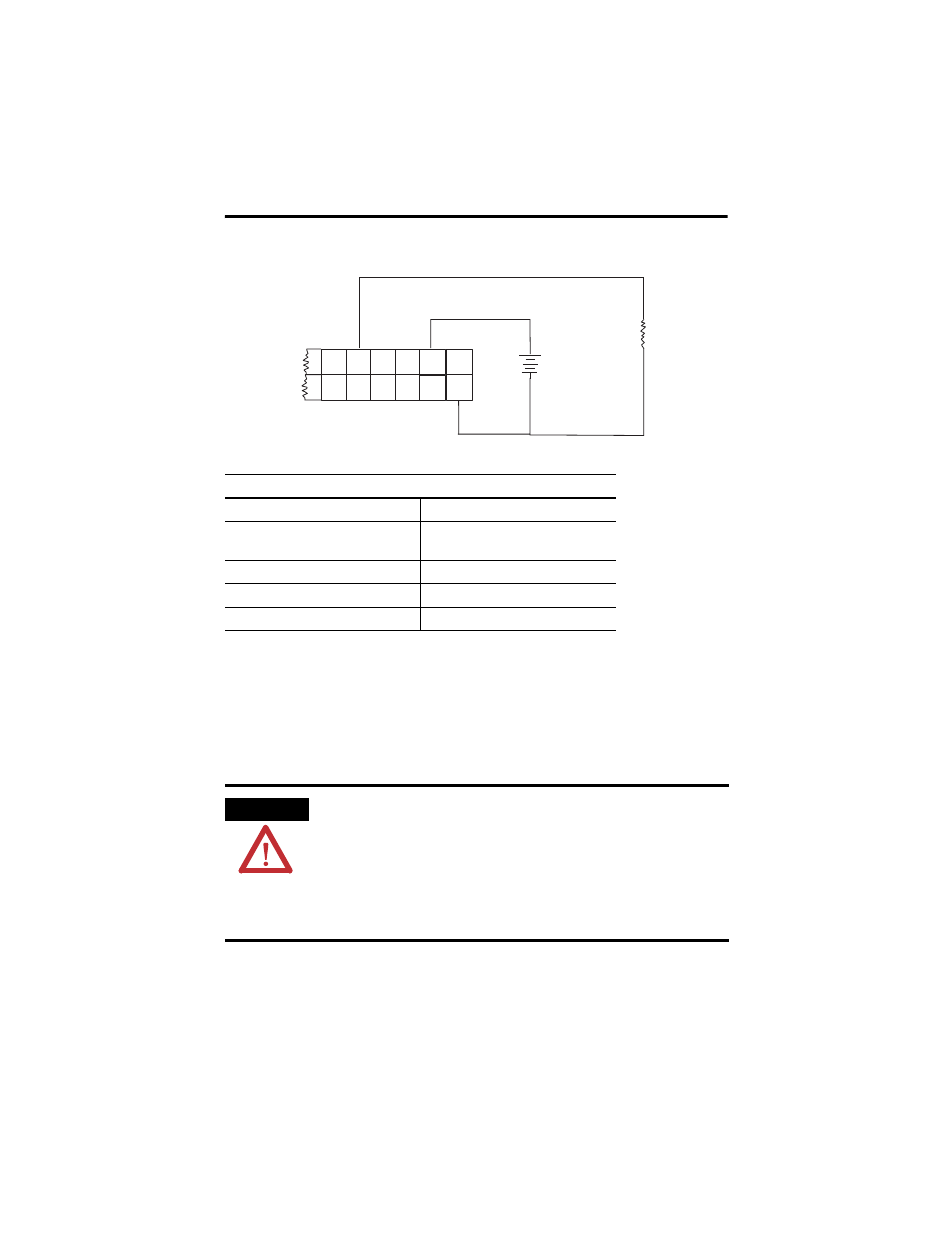

O diagrama a seguir exibe uma conexão de carga típica da saída digital F8.
Operação de Saída
Uma saída que esteja conectada ao borne será energizada quando sua tecla
correspondente for pressionada no teclado na frente da estação de trabalho do
1200W.
As teclas na moldura do 1200W são botões de comando momentâneo. Qualquer
tecla pressionada energiza a saída correspondente somente enquanto ela for
pressionada. Embora as teclas da moldura possuam uma ação de realimentação tátil
fixada sob pressão, esta realimentação nгo й um indicador totalmente seguro de
contato elétrico. É possível fechar e interromper o contato elétrico sem uma
Especificações de Saída
Faixa de Tensão em Operação
10…50 Vcc
Corrente de Fuga em Estado
Desenergizado (por ponto)
1 mA (máximo)
Corrente Mínima de Carga (por ponto)
1 mA
Corrente Máxima de Carga (por ponto)
0,25 A
Queda de Tensão em Estado Energizado
1,2 Vcc a 0,25 A
ADVERTÊNCIA
As saídas digitais não estão sujeitas à nenhuma forma de controle
de software. Se uma carga e uma fonte de alimentação estão
conectados ao acessório de saída digital, a carga será energizada
sempre que sua tecla correspondente na moldura do 1200 W for
pressionada. A função de saída é desabilitada somente ao
desconectar a fiação do acessório. Certifique-se de que a instalação
garanta proteção adequada para evitar operação acidental ou não
intencional das cargas conectadas ao acessório.
F7
F17
F8
F18
F9
F19
F10
F20
+VDC
+VDC
DC
COM
DC
COM
DC
Supply
+
+
-
-
Load
