Rockwell Automation 6189V-OB36 Digital Output Accessory Installation Instructions User Manual
Page 23

Accessorio di uscite digitali 23
Pubblicazione 6180W-IN003B-MU-P
3. Connettere il cavo piatto al connettore a 40 pin che si trova sulla scheda
dell’accessorio di uscite digitali. Il connettore è codificato in modo da
garantire il corretto allineamento. Accertarsi che il connettore sia ben
alloggiato.
4. Piegare accuratamente il cavo piatto inserendolo nuovamente nello chassis
del 1200W. Fissare il cavo con le clip di ritenzione da cui è stato rimosso.
Fare attenzione a non pizzicare il cavo, visto che l’accessorio di uscite
digitali è posizionato all’interno dell’apertura sul retro dello chassis. Fissare
l’accessorio di uscite digitali allo chassis con le viti rimosse al Punto 1.

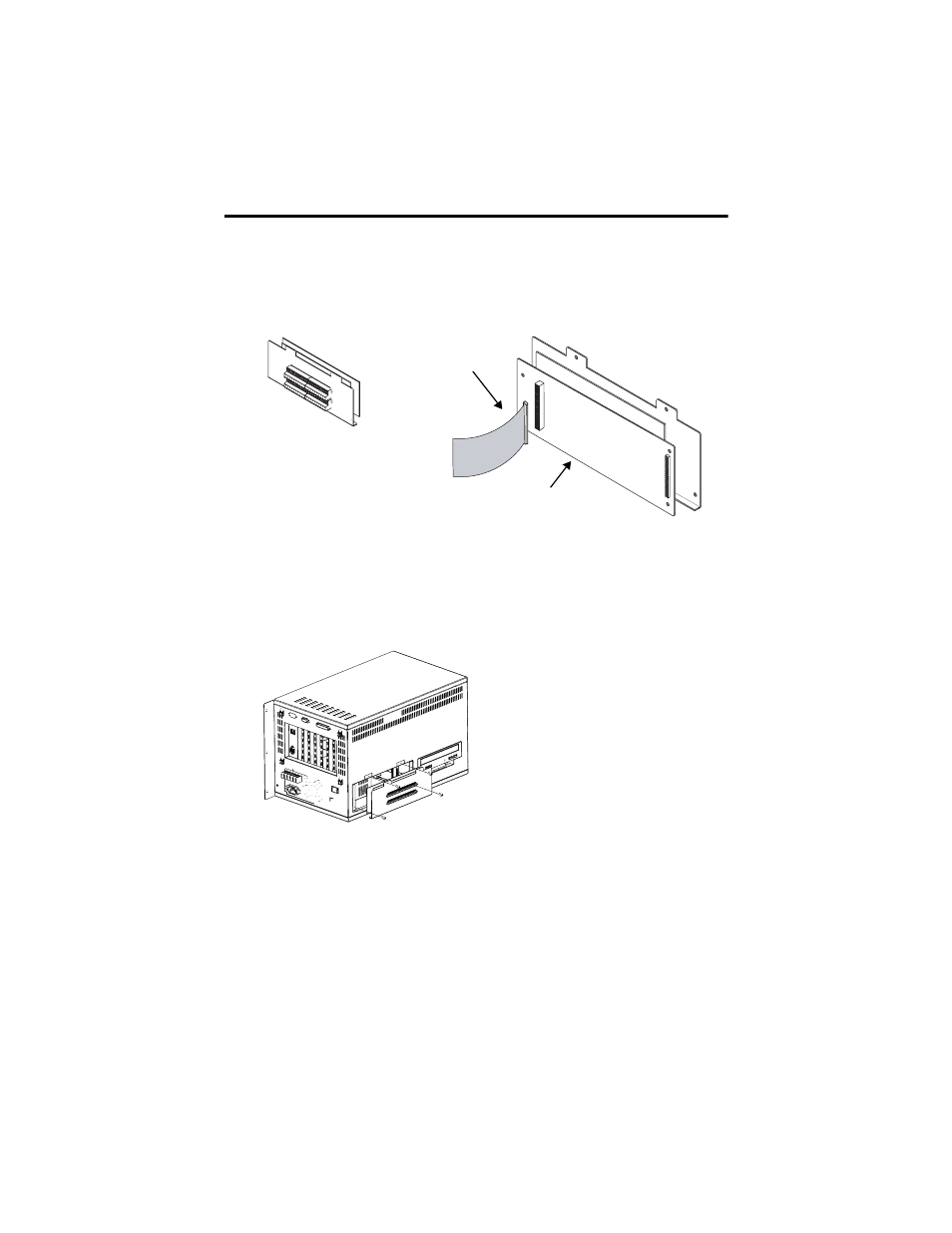

Accessorio di uscite digitali
Cavo piatto rimosso
dall’interno dell’unità
Scheda uscite digitali e coperchio
