Digitalausgangserweiterung 19
Publikation 6180W-IN003B-MU-P

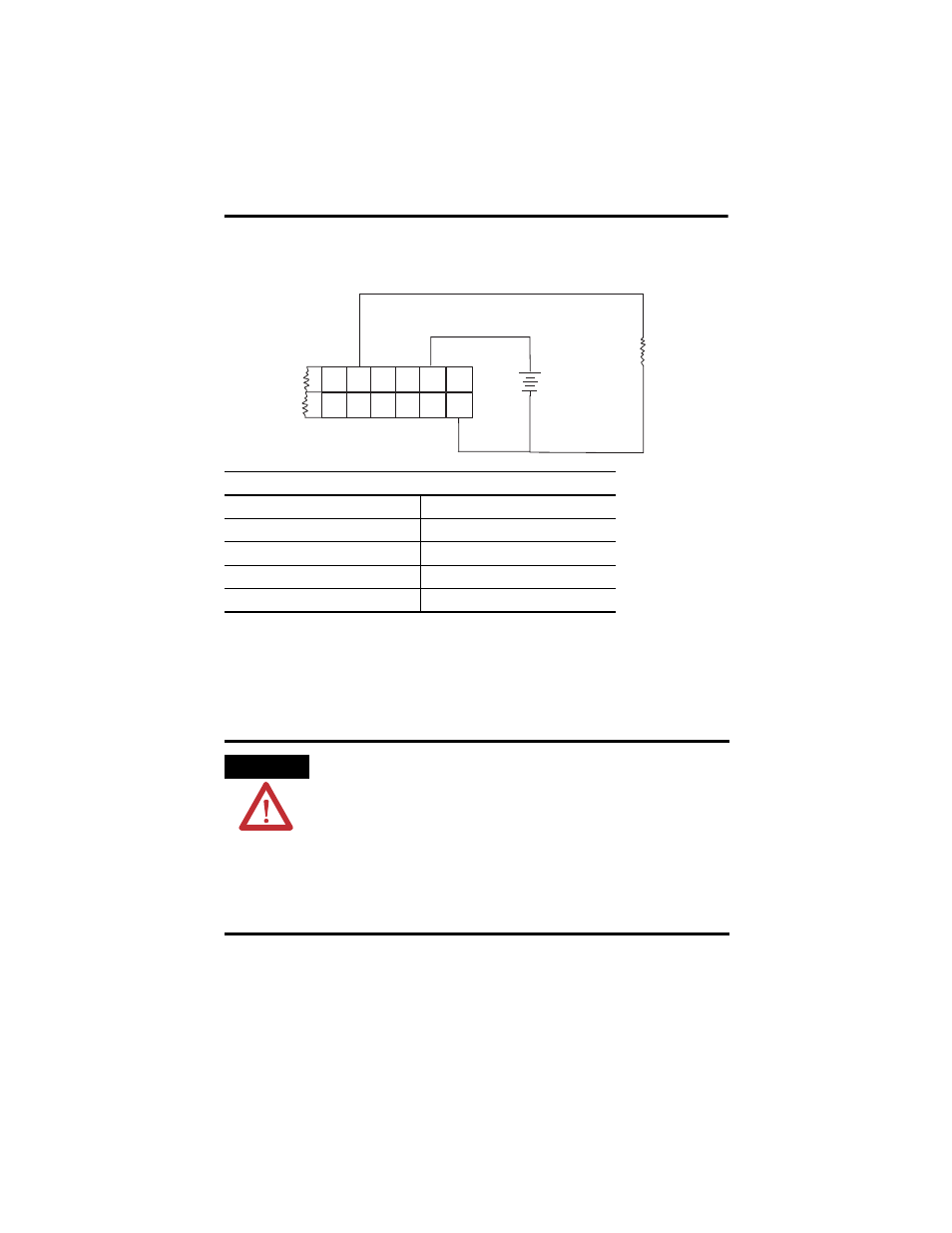

Das folgende Diagramm zeigt einen typischen Lastanschluss am digitalen
Ausgang F8.
Ausgangsfunktion
Ein Ausgang, der an der Klemmenleiste angeschlossen ist, wird unter Strom gesetzt,
wenn Sie die entsprechende Taste auf der Tastatur an der Vorderseite der
1200W-Workstation drücken.
Die Tasten auf der Frontblende des 1200W sind Tastschalter. Durch jeden
Tastendruck wird der entsprechende Ausgang unter Strom gesetzt – und zwar nur,
solange die Taste gedrückt wird. Auch wenn die Tasten auf der Frontblende über
geschaltete Druckpunkte verfügen, ist sind dies kein sicheres Anzeichen eines
elektrischen Kontakts. Sie können den elektrischen Kontakt herstellen und
Ausgangsspezifikationen
Betriebsspannungsbereich
10–50 V DC
Leckstrom im AUS-Zustand (je Punkt)
1 mA (maximal)
Minimaler Laststrom (je Punkt)
1 mA
Maximaler Laststrom (je Punkt)
0,25 A
Spannungsabfall im EIN-Zustand
1,2 V DC bei 0,25 A
WARNUNG
Die digitalen Ausgänge werden nicht durch eine Software gest-
euert. Wenn eine Last und ein Netzteil an der Digitalausgangser-
weiterung angeschlossen sind, wird die Last unter Strom gesetzt,
sobald auf der Frontblende des 1200W die entsprechende Taste
gedrückt wird. Die Ausgangsfunktion kann nur durch Trennen der
Verdrahtung zur Ausgangserweiterung deaktiviert werden.
Vergewissern Sie sich, dass die Installation über geeignete Sicher-
heitsvorkehrungen verfügt, die eine versehentliche oder unbeab-
sichtigte Aktivierung der Lasten verhindert, die an der
Ausgangserweiterung angeschlossen sind.
F7
F17
F8
F18
F9
F19
F10
F20
+VDC
+VDC
DC
COM
DC
COM
DC
Supply
+
+
-
-
Load
