Rétro-éclairage des PanelView 1000 (série B) et 1000e (série D ou ultérieure) 9

Publication 2711-IN019B-MU-P – March 2002

5. Débranchez le connecteur et retirez le rétro-éclairage.

Mise en place du rétro-éclairage

1. Installez le nouveau rétro-éclairage. Branchez le connecteur en prenant soin

d’acheminer le câble pour qu’il ne soit pas coincé par la suite.

2. Mettez la plaque de protection du rétro-éclairage en place, puis serrez les

vis.

3. Refermez la plaque à charnières et serrez les vis (des vis de rechange sont

fournies pour le PanelView 1000e).

4. Mettez le terminal sous tension et vérifiez que le rétro-éclairage fonctionne

normalement.

5. Si l’écran ne s’allume pas, consultez le tableau de dépannage dans le manuel

utilisateur du PanelView. Vérifiez toutes les connexions et que que
l’acheminement des câbles n’est pas gêné.

CONSEIL

Des vis de rechange pour la plaque de protection sont
fournies dans le kit de remplacement du rétro-éclairage.

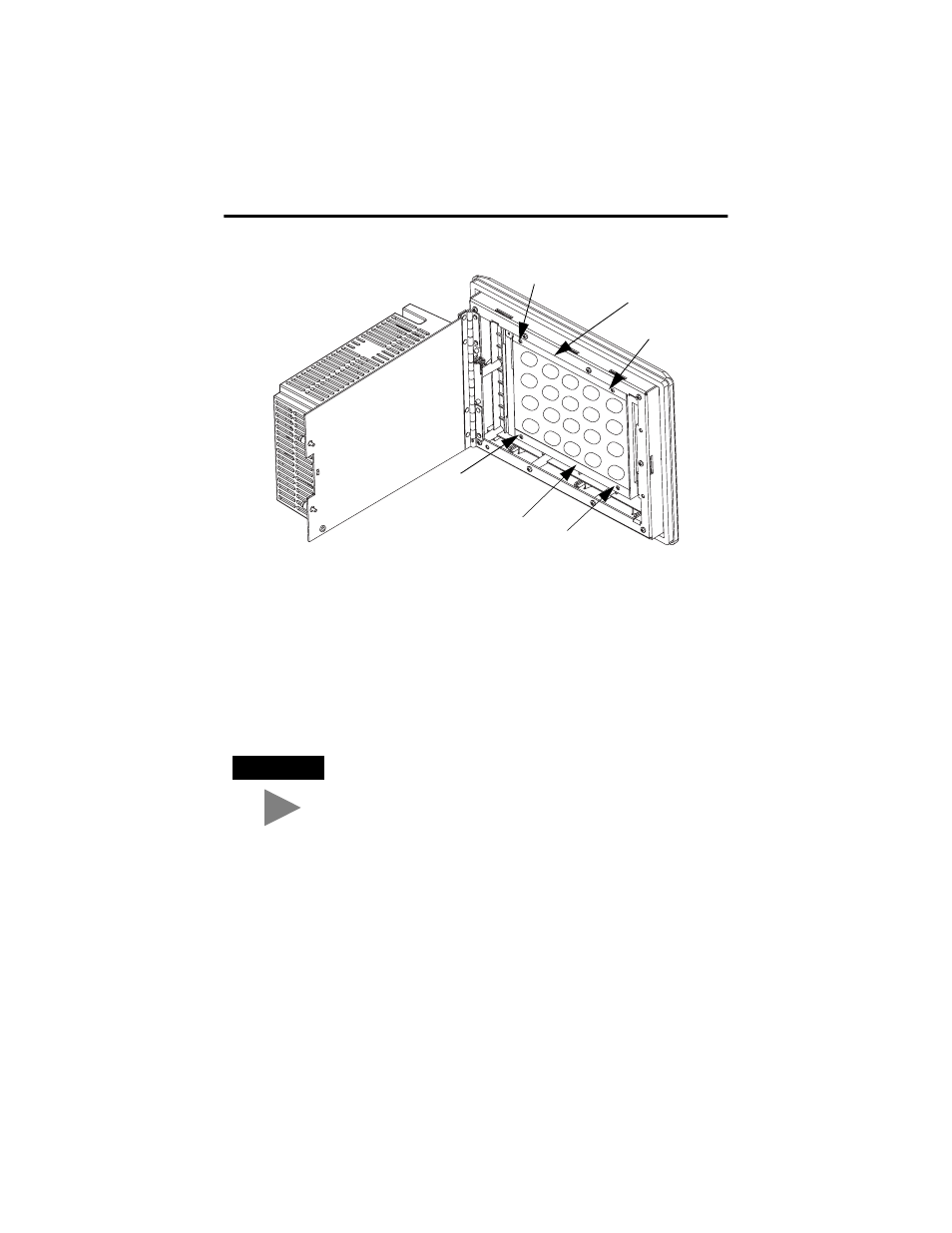

Plaque de protection du rétro-éclairage

Vis
