Luz de retroiluminación de pantalla para PanelView 1000 (Serie B) y 1000e (Serie D o posterior) 21
Publicación 2711-IN019B-MU-P – March 2002
5. Desconecte el conector y extraiga la luz de retroalimentación.
Para instalar la luz de retroalimentación
1. Instale las nuevas luces de retroalimentación. Conecte el conector
asegurándose de encaminar el cable de manera que no quede presionado ni
pellizcado.
2. Instale la placa de la cubierta de la luz de retroalimentación y apriete los
tornillos.
.
3. Cierre la placa abisagrada y apriete los tornillos (se proporcionan tornillos
de repuesto para el PanelView 1000e).
4. Conecte la alimentación eléctrica y verifique el funcionamiento de la luz de
retroalimentación.
5. Si la pantalla no se ilumina, consulte la tabla de resolución de problemas en
el Manual del usuario del PanelView. Vuelva a revisar todas las conexiones y
la trayectoria del cableado.
SUGERENCIA
Se incluyen los nuevos tornillos de la cubierta de la luz de
retroalimentación en el paquete de reemplazo de la luz de
retroalimentación.

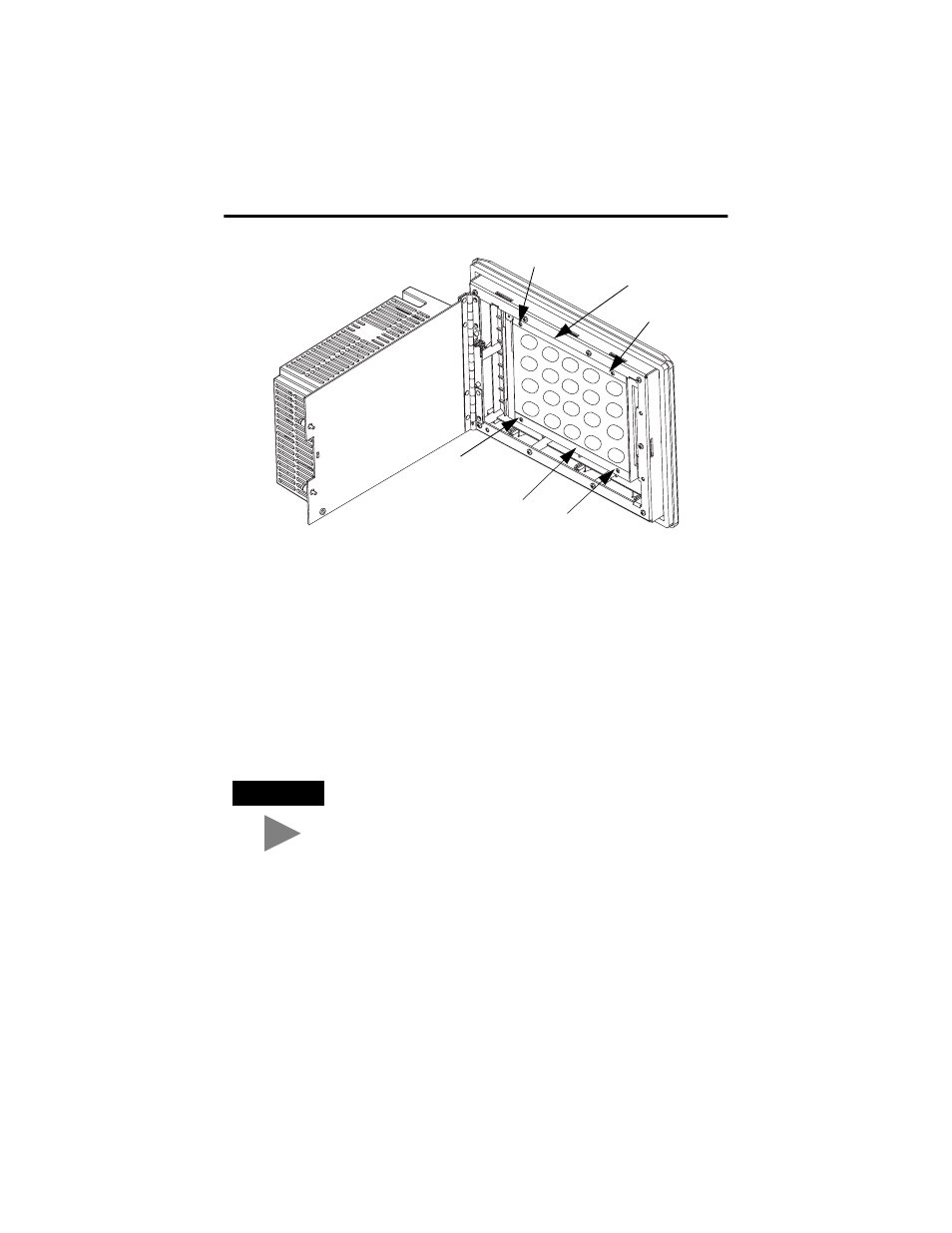

Placa de la cubierta de la luz
de retroalimentación
Placa de la cubierta de la luz
de retroalimentación
Tornillo
Tornillo
Tornillo
Tornillo
