Rockwell Automation 2711-NL6 Display Backlight for PanelView 1000 (Series B) and 1000e (Series D) User Manual
Page 13
Anzeigenhintergrundbeleuchtung für PanelView 1000 (Serie B) und 1000e (Serie D oder höher) 13
Publikation 2711-IN019B-MU-P – March 2002
5. Ziehen Sie den Stecker ab, und entfernen Sie die Hintergrundbeleuchtung.
Gehen Sie zum Installieren der Hintergrundbeleuchtung wie
folgt vor:
1. Installieren Sie die neue Hintergrundbeleuchtung. Schließen Sie den Stecker
an. Achten Sie dabei darauf, den Draht so zu verlegen, so dass dieser nicht
abgeklemmt wird.
2. Bringen Sie die Abdeckplatte der Hintergrundbeleuchtung wieder an, und
ziehen Sie die Schrauben fest.
TIPP
Die Schrauben für die Abdeckplatte der
Hintergrundbeleuchtung sind sehr klein. Achten Sie darauf,
dass diese nicht in das Terminal fallen.
TIPP
Das Ersatz-Kit enthält neue Schrauben für die Abdeckplatte der
Hintergrundbeleuchtung.

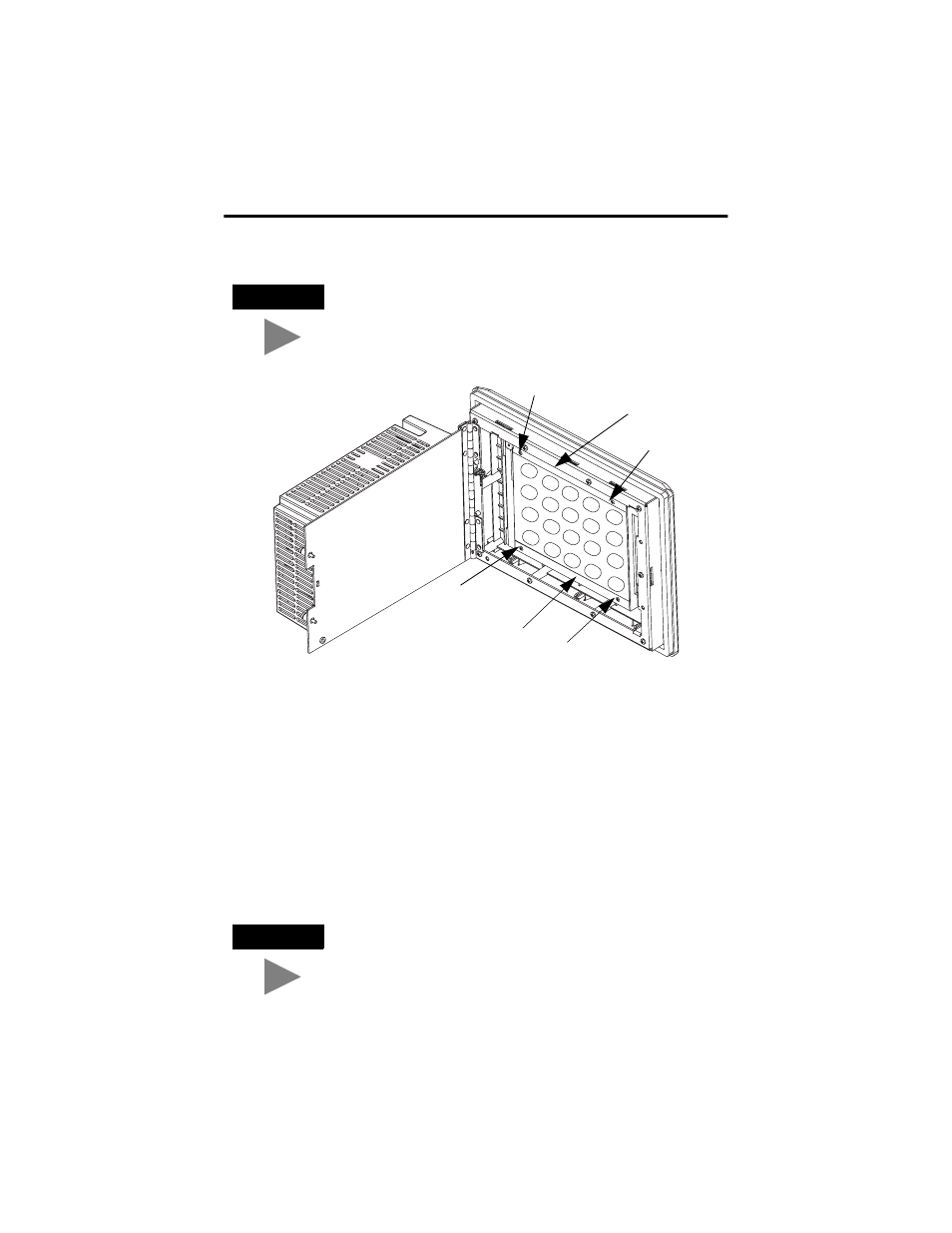

Abdeckplatte der
Hintergrundbeleuchtung
Abdeckplatte der Hintergrundbeleuchtung
Schraube
Schraube
Schraube
Schraube
