Enclosure without pre-drilled handle cutout, Locate handle, Drill handle holes – Rockwell Automation 1494F-N30_N60_N100_N200 (Series B) Fixed Depth Disconnect Switch (30A / 60A / 100A / 200A) User Manual
Page 3: Option 1 option 2, Option 1, Option 2

1
2
42052-195-01
DIR 10000075001 (Version 00)

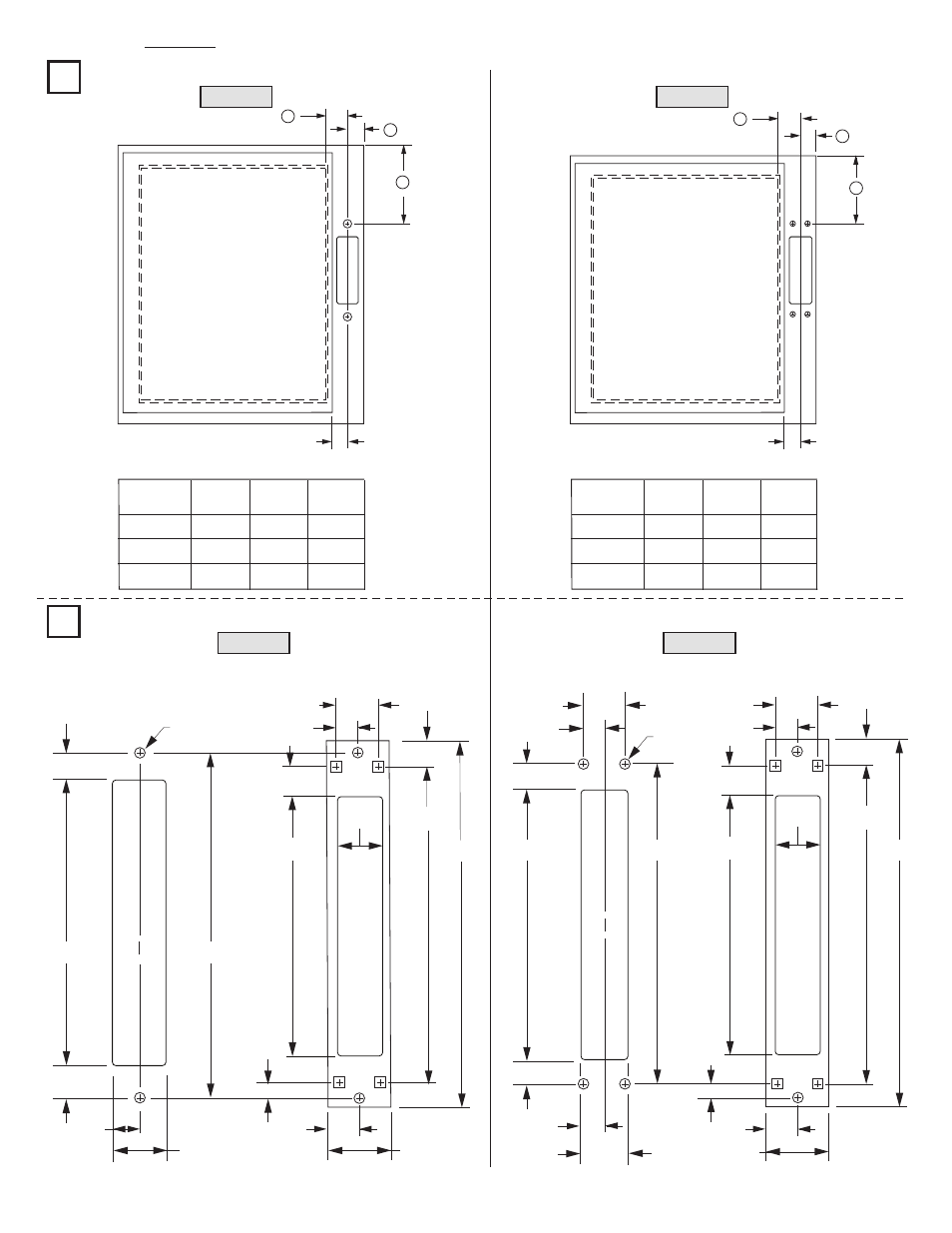

Enclosure without Pre-Drilled Handle Cutout
Locate Handle
Option 1
Option 2
(2) .265” Dia.
Holes
Drill Handle Holes
Option 1
ENCLOSURE FLANGE
HANDLE CUT-OUT
FLANGE MOUNTED
COVER PLATE
ENCLOSURE FLANGE
HANDLE CUT-OUT
FLANGE MOUNTED
COVER PLATE
Option 2
B
C
A
8 - 1/2”
8”
15/32”
27/32”
(4) .203” Dia.
Holes
7 - 3/16”
13/32”
1-5/16”
13/32”
7-3/16”
6-3/8”
1/4”
13/16”
1 - 5/16”
Enclosure Flange Cut-Out Dimensions (Option 2)
Enclosure Flange Cut-Out Dimensions (Option 1)
1 - 1/16"
C
(min)
1 - 1/16"
1 - 1/16"
B
(min)
1 - 3/16"
1 - 3/16"
1 - 3/16"
A
(min)
2-3/4"
4-1/4"
8-1/4"
NEMA
SIZE
30A, 60A
200A
100A
1 - 1/16"
F
(min.)
1 - 1/16"
1 - 1/16"
E
(min.)
1 - 3/16"
1 - 3/16"
1 - 3/16"
D
(min.)
3
4-1/2"
8-1/2"
NEMA
SIZE
30A, 60A
200A
100A
(3)
E
F
D
9-1/8”
8”
9/16”
9/16”
1 - 9/16”
1 - 3/16”
1 - 1/8”
5/8” Min.
1-1/8”
9/16”
21/32”
9/16”
1 - 1/8”
5/8” Min.
6-3/8”
1/4”
13/16”
9-1/8”
8”
9/16”
1 - 9/16”
1 - 3/16”
25/32”
21/32”
25/32”
