13
4. Montage
Les séparateurs sont encliquetés sur des rails de norme TS 35.
5. Le raccordement électrique
Température de service 0 °C ... +55 °C
En cas d'utilisation avec des tensions d’isolement élevées, veiller à avoir
une distance ou une isolation suffisante par rapport aux appareils voisins et
respecter la protection contre les contacts!

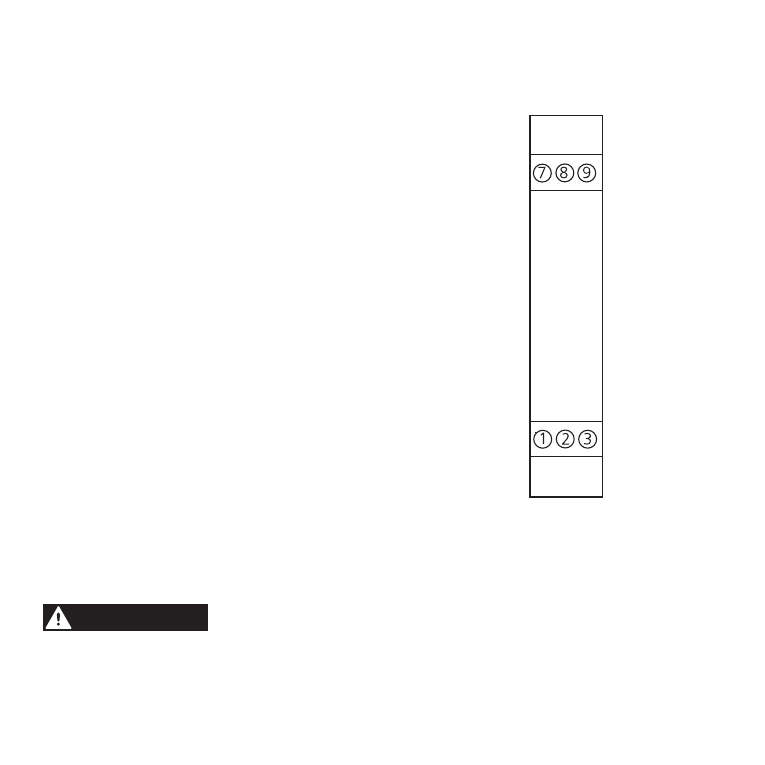

Brochage
1 Entrée courant 0/4... 20mA
2 Entrée tension 0...10V
3 Entrée 0V- masse
4 Non connectée
5 Non connectée
6 Non connectée
7 Boucle de courant 4…20 mA +
8 Non connectée
9 Boucle de courant 4…20 mA -
10 Non connectée
11 Non connectée
12 Non connectée
Section raccordement maxi. 2,5 mm 2
Raccordement multibrins maxi. 1 mm 2
(deux fils de même section)
ATTENTION ATTENTION
