Rockwell Automation 1609-5000CCT Isolation Step-Down Transformer User Manual
Page 18

4
Instalación
Conversión de
montaje en torre a
montaje en
bastidor
• Debe instalar el transformador directamente sobre el SAI, en el bastidor.
• Si su configuración incluye el panel de derivación opcional, asegúrese de que el panel de
derivación esté instalado sobre el transformador, en el bastidor. En el manual del panel de
derivación hallará las instrucciones de instalación.
• Consulte la Guía de conversión de montaje en torre a montaje en bastidor para RT y la Guía
de Instalación de los Rieles (1609-PRK1) para obtener los detalles sobre la conversión y la
instalación.

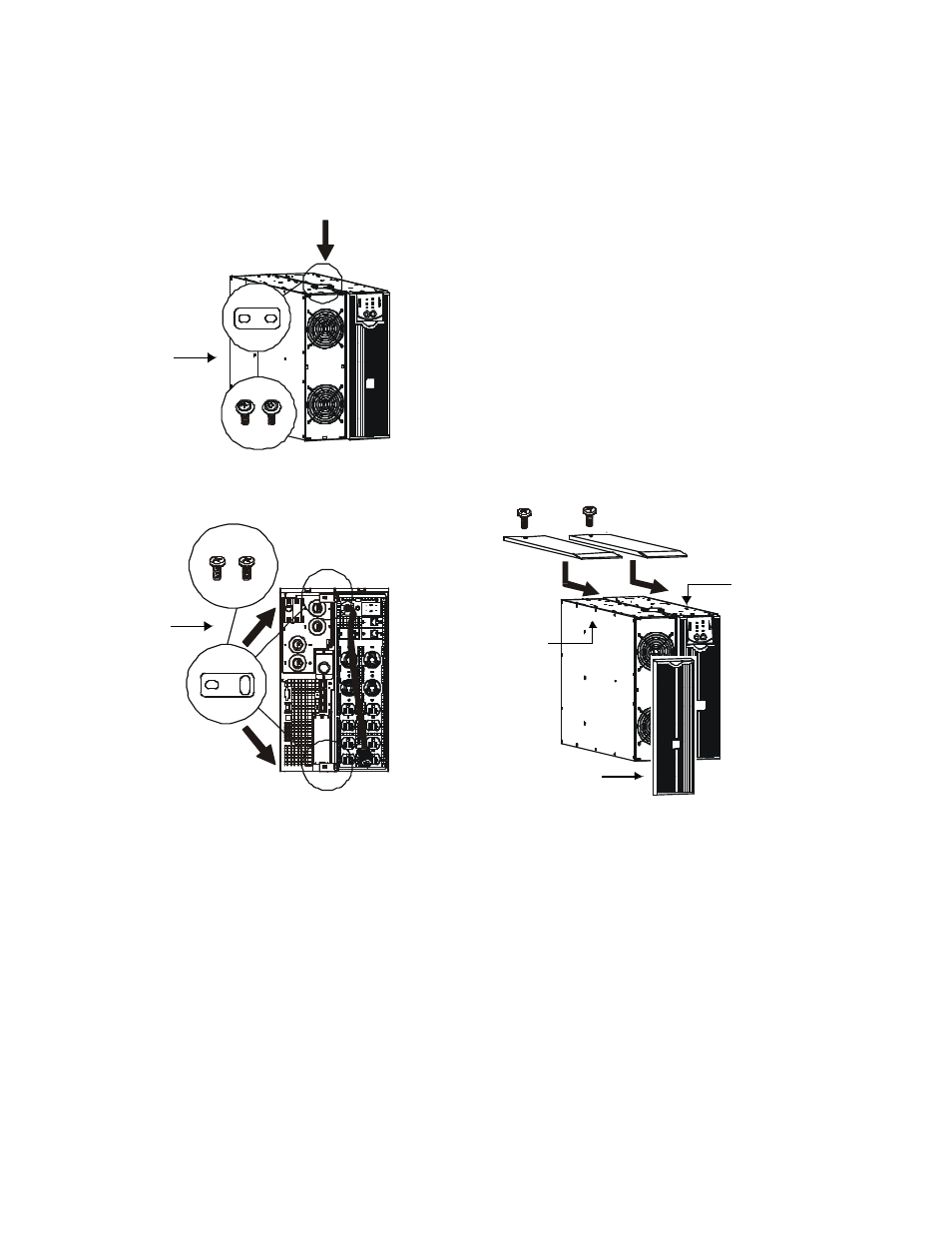

4. Asegure el transformador al SAI.
a. Ubique los dos tornillos y los tres soportes de
enlace del paquete de bibliografía.
b. Asegure el soporte de enlace correspondiente
con los tornillos a la parte superior de las
unidades
•
.
c. Vuelva a utilizar los tornillos que quitó en el step
3 para asegurar los soportes de enlace
•
en la
parte superior e inferior de las unidades.
5. Vuelva a utilizar los tornillos que quitó en el step 2
para asegurar las tapas en el SAI
‘
y el
transformador
’
.
6. Coloque el marco del transformador
“
en el frente
de la unidad.
•
•
‘
’
“
